2
3
kobalttools.com
27
BB
II
JJ
C
BB
JJ
II
C

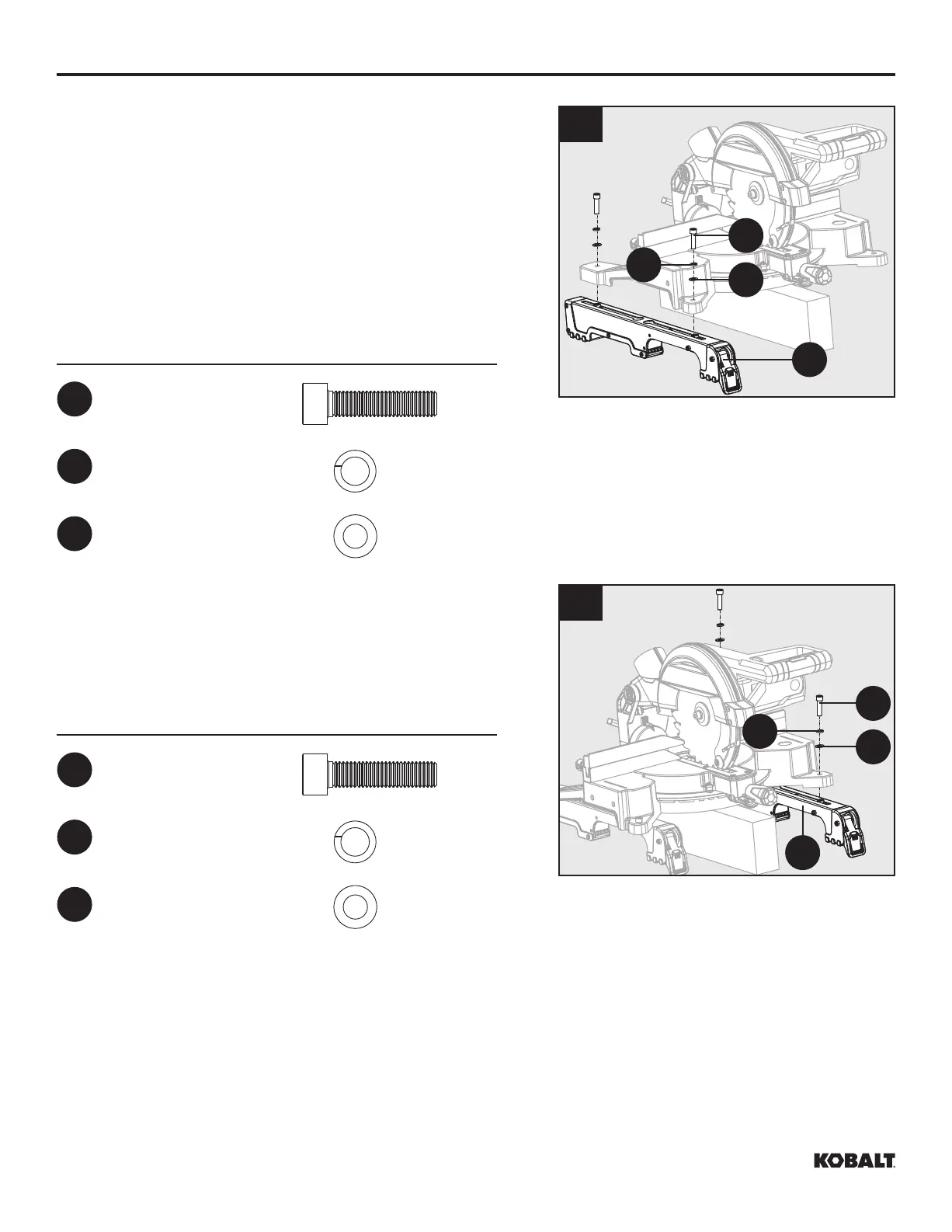

2. Placez un support de fixation de la scie sous le côté
surélevé de la scie, en alignant les trous de montage
du socle de la scie à onglet sur l’écrou à l’intérieur de
la partie supérieure du support. Insérez un boulon
hexagonal M6 de 55 mm (BB), à travers une rondelle
à ressort 6 (II) et une rondelle plate 6 (JJ), dans l’écrou
à l’intérieur de la partie supérieure du support et dans
un trou de montage dans la scie. Fixez le tout.
Répétez ces étapes à l’autre extrémité du même
support.
Quincaillerie utilisée
3. Placez le deuxième support de fixation de la scie sous
l’autre côté de la scie, en alignant les trous de montage
du socle de la scie à onglet sur l’écrou à l’intérieur de
la partie supérieure du support. Installez les boulons
hexagonaux M6 de 55 mm comme décrit précédemment.
Quincaillerie utilisée
4. Après vous être assuré que les deux supports étaient
en position parallèle, serrez les quatre boulons
hexagonaux M6 de 55 mm à l’aide de la clé hexagonale
de 5 mm pour fixer le tout en place.
Boulon hexagonal
Boulon M6 de
55 mm
x 2
BB
Rondelle à ressort 6
x 2
II
Rondelle plate 6
x 2
JJ
Boulon hexagonal
Boulon M6 de
55 mm
x 2
BB
Rondelle à ressort 6
x 2
II
Rondelle plate 6
x 2
JJ
INSTRUCTIONS POUR L’ASSEMBLAGE
