38
ENSAMBLAJE

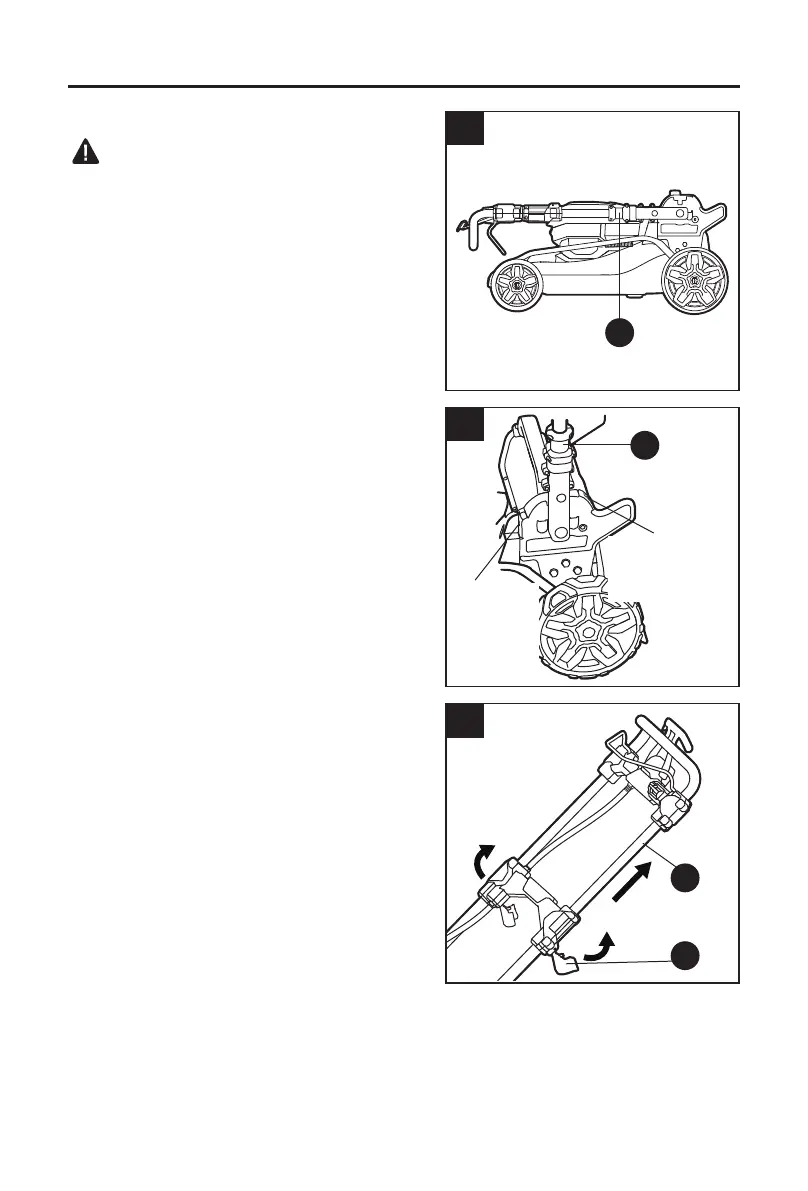

2. Ajuste de la manija plegable
ADVERTENCIA
• No intente encender la podadora hasta que la
manija se haya bloqueado en una de las tres
posiciones de funcionamiento preestablecidas.
Posición de almacenaje bloqueada
La podadora se envía con la manija bloqueada y
en posición compacta (Fig. 2a).
Posición de funcionamiento
La podadora está equipada con tres
posiciones de funcionamiento: POSICIÓN DE
FUNCIONAMIENTO SUPERIOR, MEDIA E
INFERIOR (Fig. 2b)
• Sujete la manija de ajuste rápido (M) con la
mano derecha para liberar la manija de la
posición de almacenaje. Levante la manija con
la mano izquierda. Gire suavemente la manija
hacia atrás hasta que escuche y sienta que
el pasador de seguridad se enganche en la
posición superior de funcionamiento.
• Sujete la manija de ajuste rápido con la mano
izquierda para liberar la manija de la posición
superior de funcionamiento. Comience a bajar
la manija con la mano derecha y luego suelta la
palanca. Gire suavemente la manija hacia abajo
hasta que escuche y sienta que el pasador de
seguridad se enganche en la posición media de
funcionamiento.
• Sujete la manija de ajuste rápido con la mano
izquierda para liberar la manija de la posición
media de funcionamiento. Comience a bajar la
manija con la mano derecha y luego suelta la
palanca. Gire suavemente la manija hacia abajo
hasta que escuche y sienta que el pasador de
seguridad se enganche en la posición inferior
de funcionamiento.
• Extienda completamente los rieles laterales
(N) y cierre rmemente las dos abrazaderas de
bloqueo de la manija (E) después de lograr la
posición que desea. (Fig. 2c).
AVISO: el motor no puede encenderse a menos
que:
• Los rieles laterales estén completamente extendidos.
• Ambas abrazaderas verdes de bloqueo de la manija estén cerradas rmemente.
• Se bloquea la manija en una de las tres posiciones de funcionamiento.
2a
M
2c
N
E
2b
Tres oricios de
la posición de
funcionamiento
Oricio
de la
posición de
almacenaje
M
