46
ENSAMBLAJE

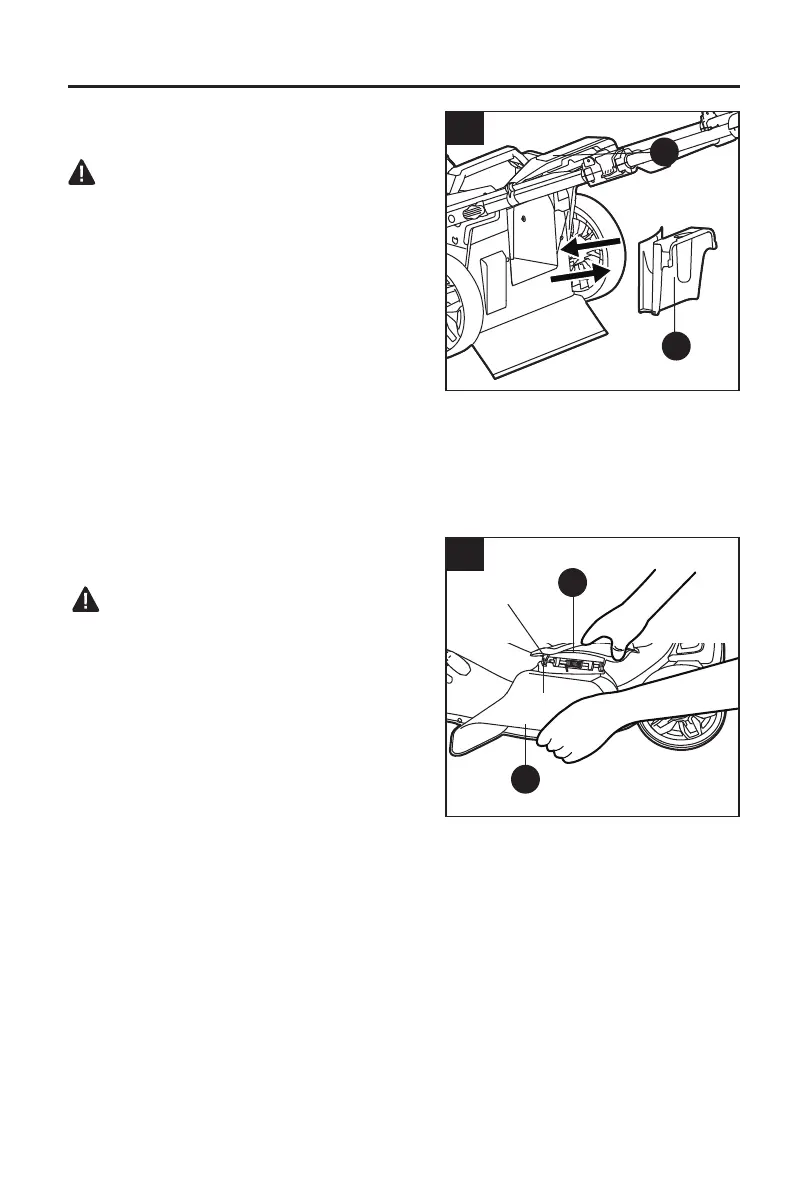

4. Colocación y extracción del accesorio para
compuestos orgánicos
ADVERTENCIA
• No realice ningún ajuste en la podadora de
césped en ningún momento sin antes detener el
motor, retirar el paquete de baterías y esperar a
que la cuchilla deje de girar.
a. Retire la batería.
b. Levante la puerta de descarga posterior (N).
c. Sujete la manija del accesorio de compuestos
orgánicos (S) e insértelo completamente en la
podadora para que quede bien asentado.
d. Suelte la puerta de descarga posterior y
asegúrese de que se apoye rmemente contra
el accesorio de compuestos orgánicos.
e. Para retirar el accesorio de compuestos orgánicos, levante la puerta de descarga
posterior, sujete la manija y extráigalo.
AVISO: este accesorio se debe retirar para colocar y usar la bolsa para césped y, luego, se
debe volver a colocar cuando se retira la bolsa.
5. Colocación y extracción del conducto de
descarga lateral
ADVERTENCIA
• No realice ningún ajuste en la podadora de
césped en ningún momento sin antes detener el
motor, retirar el paquete de baterías y esperar a
que la cuchilla deje de girar.
a. Retire la batería.
b. Levante la puerta de descarga lateral (Q).
c. Alinee los oricios del conducto de descarga
lateral (R) con las protuberancias del umbral.
Suelte la puerta de descarga lateral y
asegúrese de que se trabe rmemente contra
el conducto de descarga lateral.
d. Para retirar el conducto de descarga lateral, levante la puerta de descarga lateral, sujete el
conducto de descarga lateral y extráigalo.
5
Q
R
Protuberancia
Oricio
4
N
S
