INSTRUCCIONES DE ENSAMBLAJE

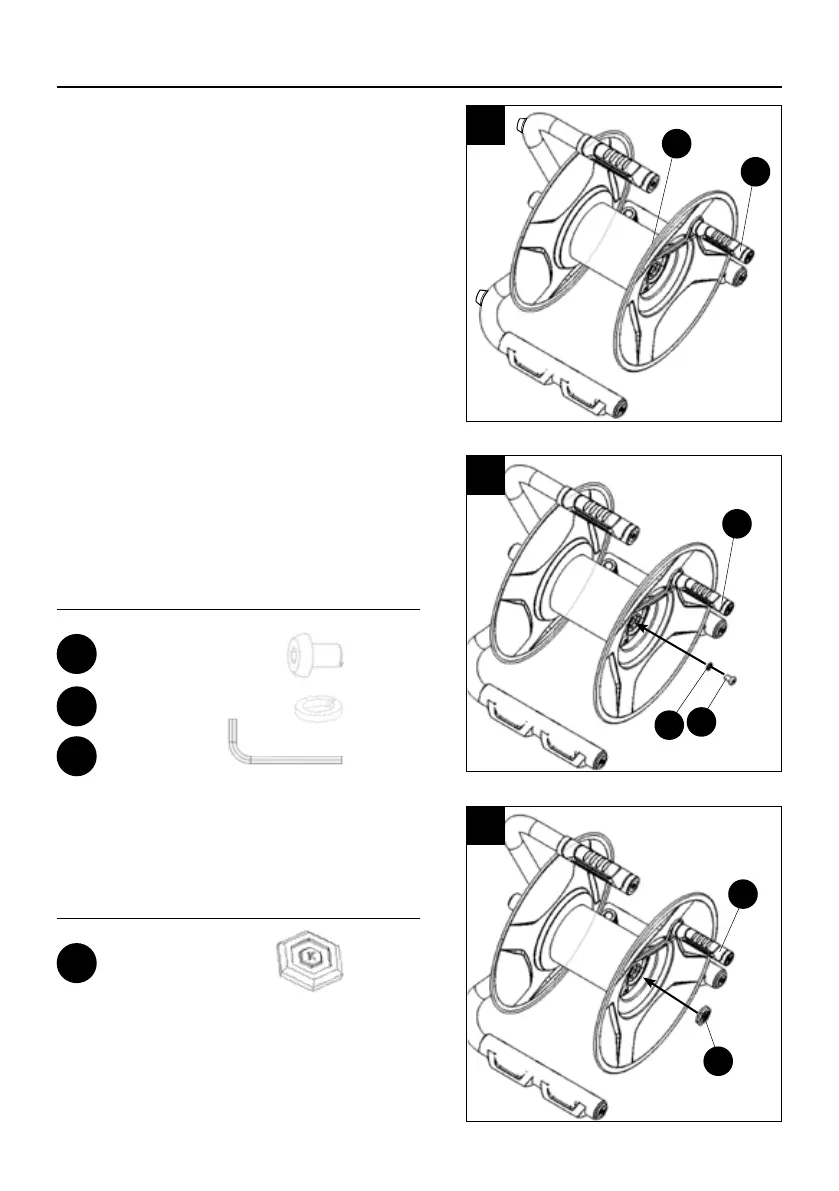

4. Inserte la manivela (C) en el eje de tambor (A).
5. Inserte la arandela M8 (DD) y el perno M8x12
mm (CC) en el eje central.
Apriete el perno M8x12 mm (CC) con una
llave en L M8 (FF) al girarlo en dirección de las
manecillas del reloj.
6. Verique que la manivela esté rmemente
instalada, luego presione e instale la tapa de la
manivela (EE) antes de usarla.
Aditamentos utilzados
Aditamentos utilzados
Perno M8x12 mm
Arandela M8
Llave en L M8
x 1
x 1
x 1
CC
DD
FF
Tapa de la manivela x 1
EE
4
5
6
C
C
C
DD
CC
A
EE
