47
CUIDADO Y MANTENIMIENTO
16. Instalación de la cuchilla
ADVERTENCIA
• Siempre use guantes para trabajo pesado y
envuelva los bordes cortantes con harapos u
otros materiales para protegerse las manos
cuando realice cualquier tarea mantenimiento a
las cuchillas para podadora.
• Siempre retire el paquete de baterías al
transportar la podadora o efectuarle tareas de
mantenimiento.
AVISO: para volver a instalar o reemplazar las
cuchillas, asegúrese de reemplazar las piezas en
el mismo orden en el que se retiraron.
a. Monte el reborde interior en el ventilador.
b. Monte el ventilador y el reborde interior en el
eje del motor con el aspa del ventilador hacia
la plataforma.
c. Mientras usa guantes protectores, coloque la
cuchilla en el reborde interior con la supercie
que indica “ESTE LADO ORIENTADO AL
CÉSPED” hacia el exterior.
d. Alinee el reborde exterior con el eje y
ensámblelo en su lugar.
e. Monte el perno en el eje y gírelo con la mano
en dirección de las manecillas del reloj para
volver a apretarlo.
f. Mientras todavía usa guantes protectores,
sostenga la cuchilla con una mano y gire el
ventilador con la otra para alinear los oricios
en la cuchilla con los oricios pasantes en el
reborde interior.
g. Coloque una varilla de metal (p. ej., una
broca de tornillo de 3,5" de largo) con un
diámetro inferior a 6,35 mm (1/4") en los
oricios alineados para que actúe como un
estabilizador. Coloque otra varilla de metal
(p. ej., una broca de tornillo de 3,5" de largo)
con un diámetro inferior a 8 mm (5/16") en los
oricios de jación para que actúe como otro
estabilizador.
h. Use una llave de torque de 14 mm (9/16")
(no incluida) para apretar el perno en
dirección de las manecillas del reloj. El torque
recomendado para el perno de la cuchilla es
de 36 ft-lb a 43 ft-lb (de 49 Nm a 59 Nm).

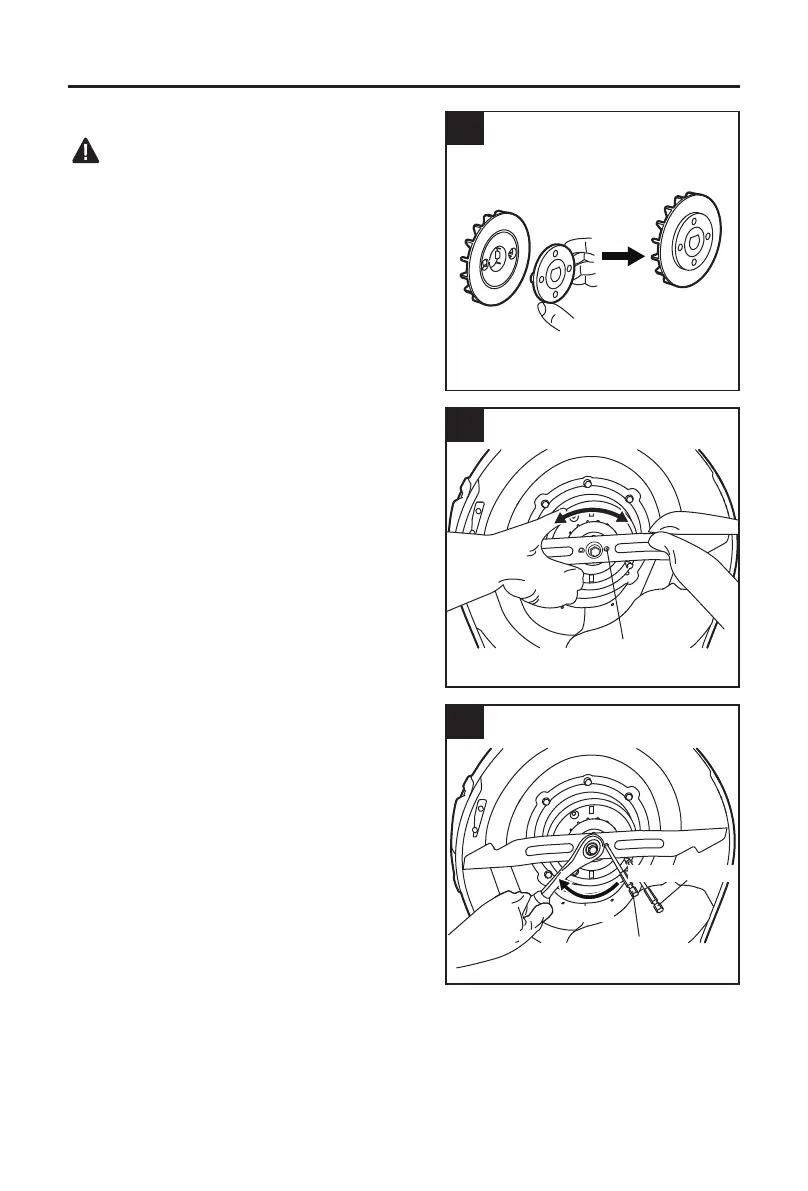

16a
THIS SIDE FACING GRASS
16b
Alinee los oricios
16c
Estabilizador 2
Estabilizador 1
Apriete
