CUIDADO Y MANTENIMIENTO
Montar la barra y cadena nuevas
a. Retire la batería y deje que la sierra se enfríe.
Asegúrese de que la tapa del tanque de aceite
(E) esté ajustada para evitar fugas de aceite.

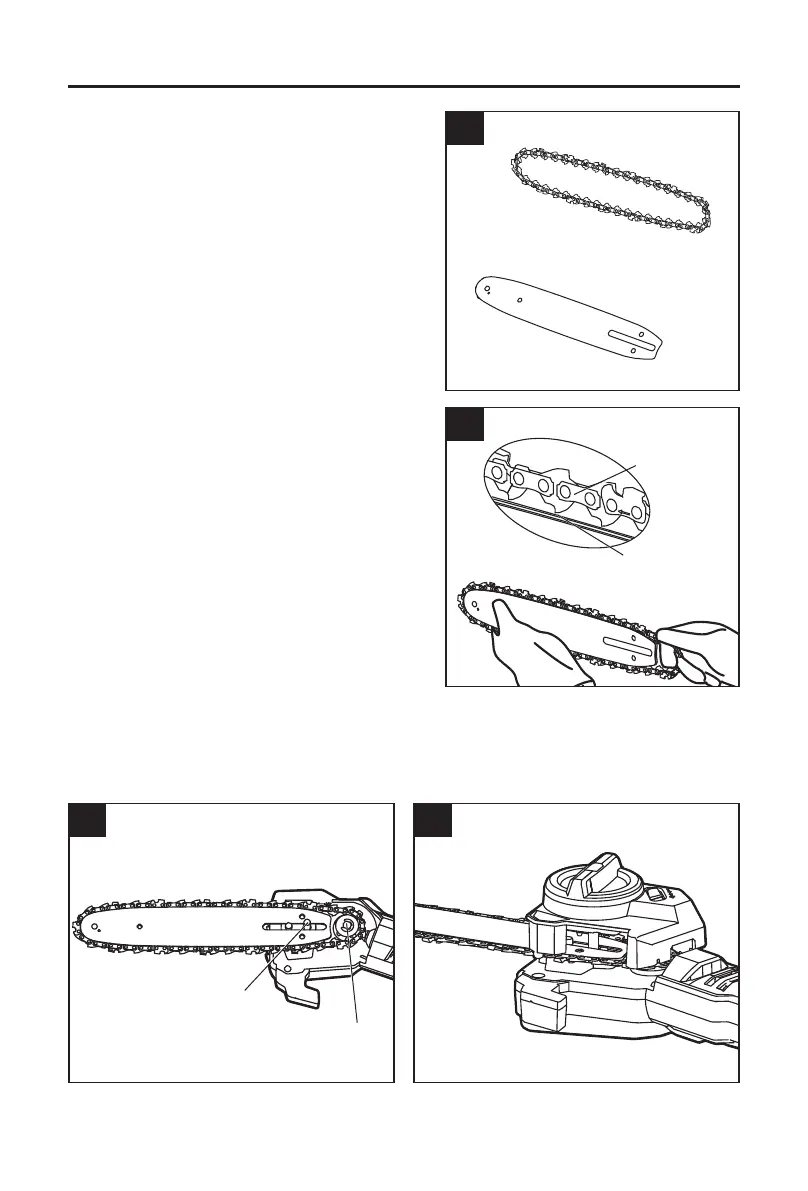

b. Forme un bucle con la nueva cadena de la
sierra en una supercie plana y enderece
cualquier torcedura. Los cortadores deben
estar orientados en la dirección de rotación
de la cadena. Si están orientados hacia atrás,
voltee el bucle. (Fig. 8b y 8c).
c. Coloque los eslabones motrices de la cadena
en la ranura de la barra guía. Coloque la
cadena para que haya un bucle en la parte
posterior de la barra guía (Fig. 8d).
d. Coloque el bucle alrededor de la rueda dentada
del cabezal de potencia.
AVISO: la cadena de la sierra tiene grabadas
pequeñas echas direccionales. Hay otra echa
direccional en la carcasa de la sierra. Al pasar
la cadena de la sierra por la rueda dentada,
asegúrese de que la dirección de las echas en
la cadena de la sierra corresponda a la dirección
de la echa en la carcasa. Si miran en direcciones
opuestas, voltee la cadena de la sierra y el
ensamble de la barra guía.
e. Coloque la barra guía en la supercie de
montaje deslizando la ranura de la barra guía
sobre el tornillo, asegurándose de que el perno
de la carcasa esté alineado con el oricio de la
cubierta lateral y que el pasador de ajuste de tensión esté insertado en el oricio inferior
de la cola del barra (Fig. 8e).
f. Vuelva a colocar la cubierta lateral y apriete ligeramente la perilla de la cubierta lateral (A)
girándola en dirección de las manecillas del reloj, pero no la apriete completamente (Fig. 8f).
8e 8f
Rueda
dentada
Perno de la
carcasa
8c
8d
Ranura de la
barra
Eslabones
motrices de la
cadena
