52
CUIDADO Y MANTENIMIENTO
16. Instalación de la cuchilla
ADVERTENCIA
• Siempre retire el paquete de baterías al
transportar la podadora o efectuarle tareas de
mantenimiento.
• Siempre use guantes para trabajo pesado y
envuelva los bordes cortantes con harapos
u otros materiales para protegerse las
manos cuando realice cualquier tarea de
mantenimiento a las cuchillas para podadora.
AVISO: para volver a instalar o reemplazar las
cuchillas, asegúrese de reemplazar las piezas en
el mismo orden en el que se retiraron.
a. Monte el ventilador y el reborde interior en
el eje del motor con las aspas del ventilador
hacia la plataforma.
b. Mientras usa guantes protectores, coloque la
cuchilla en el reborde interior con la supercie
que indica “ESTE LADO ORIENTADO AL
CÉSPED” hacia el exterior.
c. Alinee el reborde exterior con el eje y
ensámblelo en su lugar.
d. Monte el perno en el eje y gírelo con la mano
en dirección de las manecillas del reloj para
volver a apretarlo.

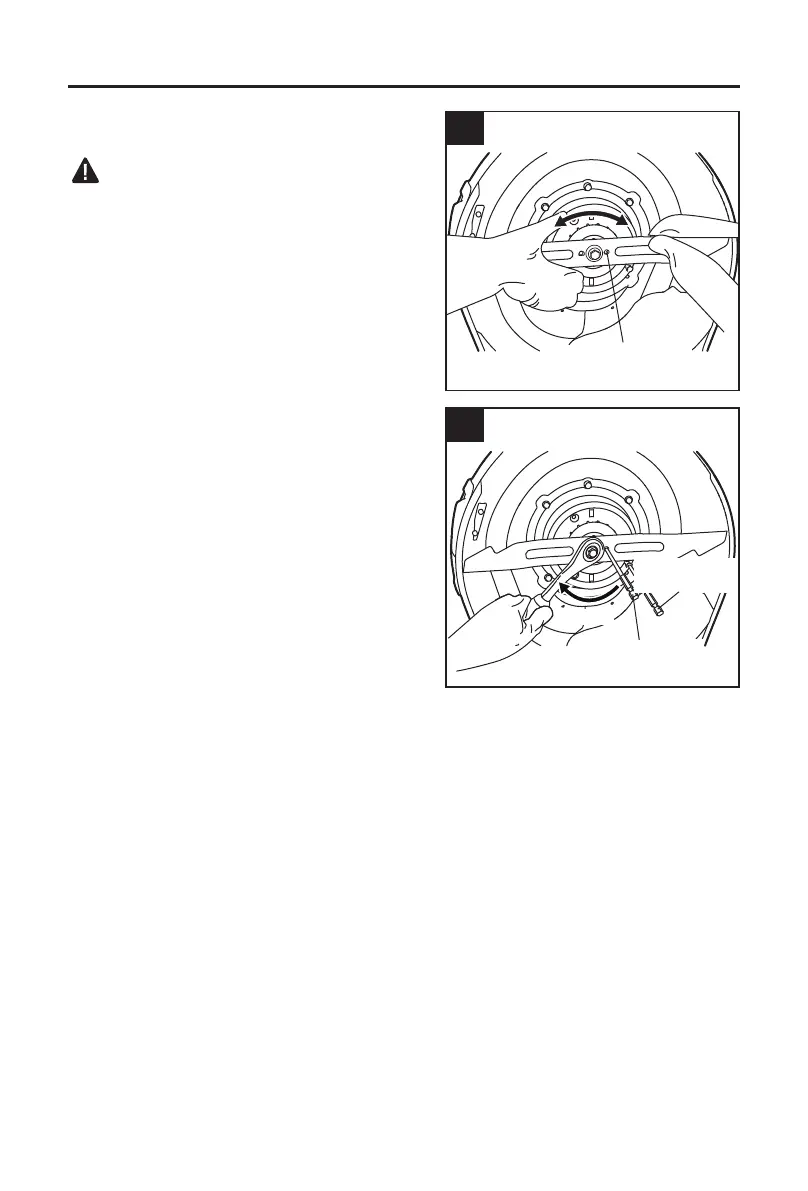

e. Mientras todavía usa guantes protectores,
sostenga la cuchilla con una mano y gire el
ventilador con la otra para alinear los oricios
en la cuchilla con los oricios pasantes en el reborde interior (Figura 16b).
f. Coloque una varilla metálica (p. ej., un destornillador de 3,5” de largo) con un diámetro
algo inferior a 6,35 mm (1/4 de pulgada) en los oricios alineados para que actúe como
estabilizador 1. Coloque otra varilla metálica (p. ej., un destornillador de 3,5” de largo) con
un diámetro algo inferior a 7,93 mm (5/16”) en el oricio de jación para que actúe como
otro estabilizador 2 (Figura 16c).
g. Use una llave de torque de 14,28 mm (9/16”) (no incluida) para apretar el perno en
dirección de las manecillas del reloj. El torque recomendado para el perno de la cuchilla
es de 36 pies-lb a 43 pies-lb (de 49 Nm a 59 Nm).
THIS SIDE FACING GRASS
16a
Alinee los oricios
16b
Estabilizadora
2
Estabilizadora
1
Apriete
