1. Monter l’ossature
IMPORTANT! Noter la dimension 1-3/4″ (44 mm) ou 3-1/4″ (83
mm) entre le bord avant de l’ossature et le centre de la conduite
d’évacuation, en fonction de l’installation en question. Cette
dimension est d’une importance essentielle pour l’installation.
REMARQUE: Voir les détails et les dimensions de raccordement
dans la fiche technique.
REMARQUE: Il peut être nécessaire de déplacer la canalisation
d’évacuation pour cette installation.
REMARQUE: Un coude en PVC est fourni avec ce produit. Dans
certains endroits, la réglementation peut exiger un coude en fonte. Il
peut être nécessaire d’ajuster la hauteur du tuyau d’écoulement du
W.C. si le coude en fonte est utilisé.
REMARQUE: Des montants doubles doivent être utilisés sur
n’importe quel côté du cadre porteur.

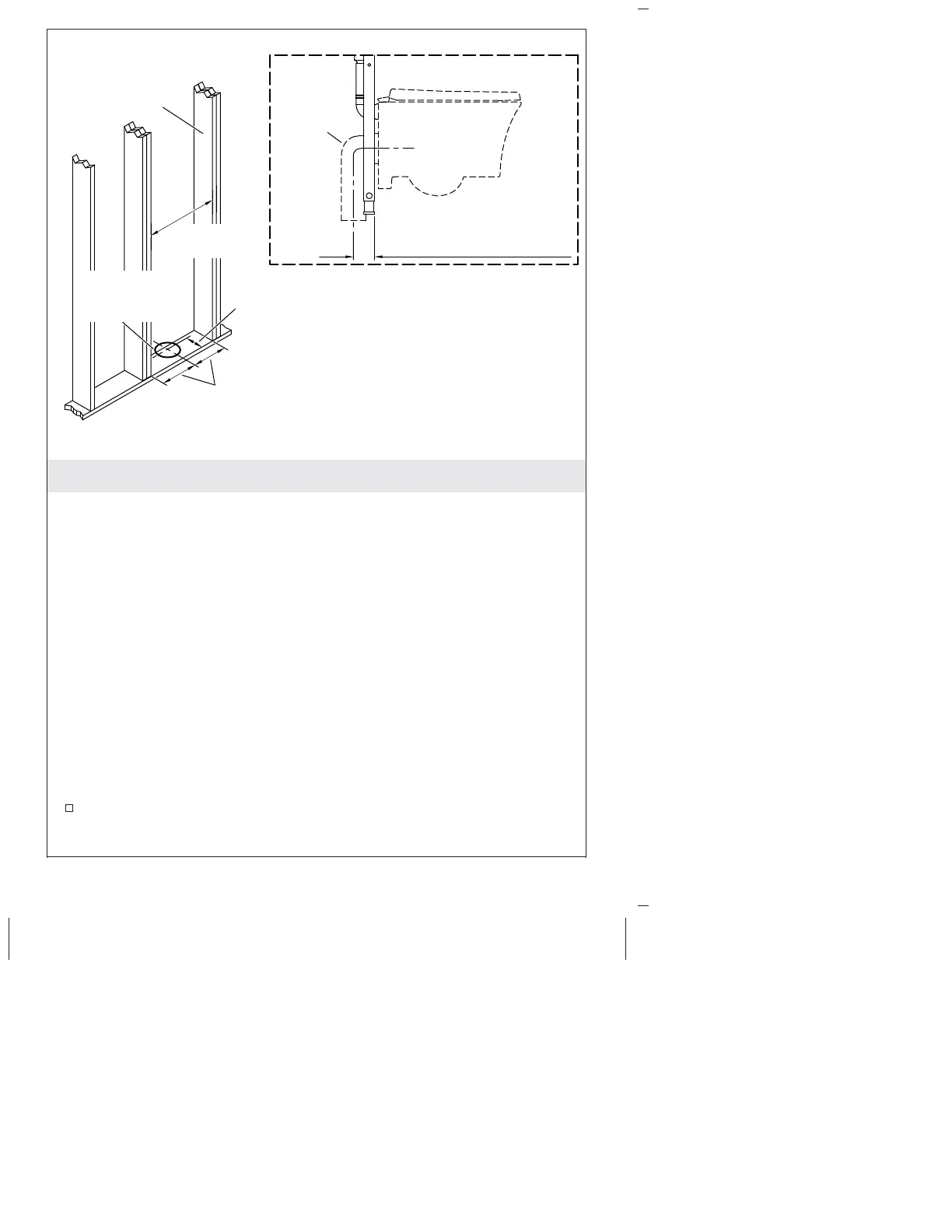

Construire le cadre porteur en utilisant les dimensions indiquées.
1-3/4" (44 mm)
[Montants 2x4]
3-1/4" (83 mm)
[Montants 2x6]
Montants 2x4 ou
montants 2x6
8" (203 mm) [Sous-plancher en contreplaqué]
9-1/8" (232 mm) [Sous-plancher en béton]
Conduite
d'évacuation
23-1/4"
(591 mm)
Coude
en PVC
1-3/4" (44 mm) [Montants 2x4]
3-1/4" (83 mm) [Montants 2x6]
1246750-2-B Français-3 Kohler Co.
