1. Instale la estructura de postes
¡IMPORTANTE! Tome en cuenta la dimensión de 1-3/4″ (44 mm) o
de 3-1/4″ (83 mm) desde el borde delantero de la estructura de
postes hasta el centro del tubo de salida, de acuerdo a su
instalación. Esta dimensión es crítica para la instalación.
NOTA: Consulte la hoja de especificaciones para obtener más
detalles y las dimensiones de instalación.
NOTA: Es posible cambiar la ubicación del tubo de salida de
desechos en esta instalación.
NOTA: Se incluye un codo de PVC con este producto. En ciertas
zonas es posible que el código requiera un codo de hierro fundido.
Tal vez sea necesario ajustar la altura del tubo de desagüe del
inodoro si se utiliza un codo de hierro fundido.
NOTA: Se deben usar dobles postes de madera a cada lado del
encajonado de postes.

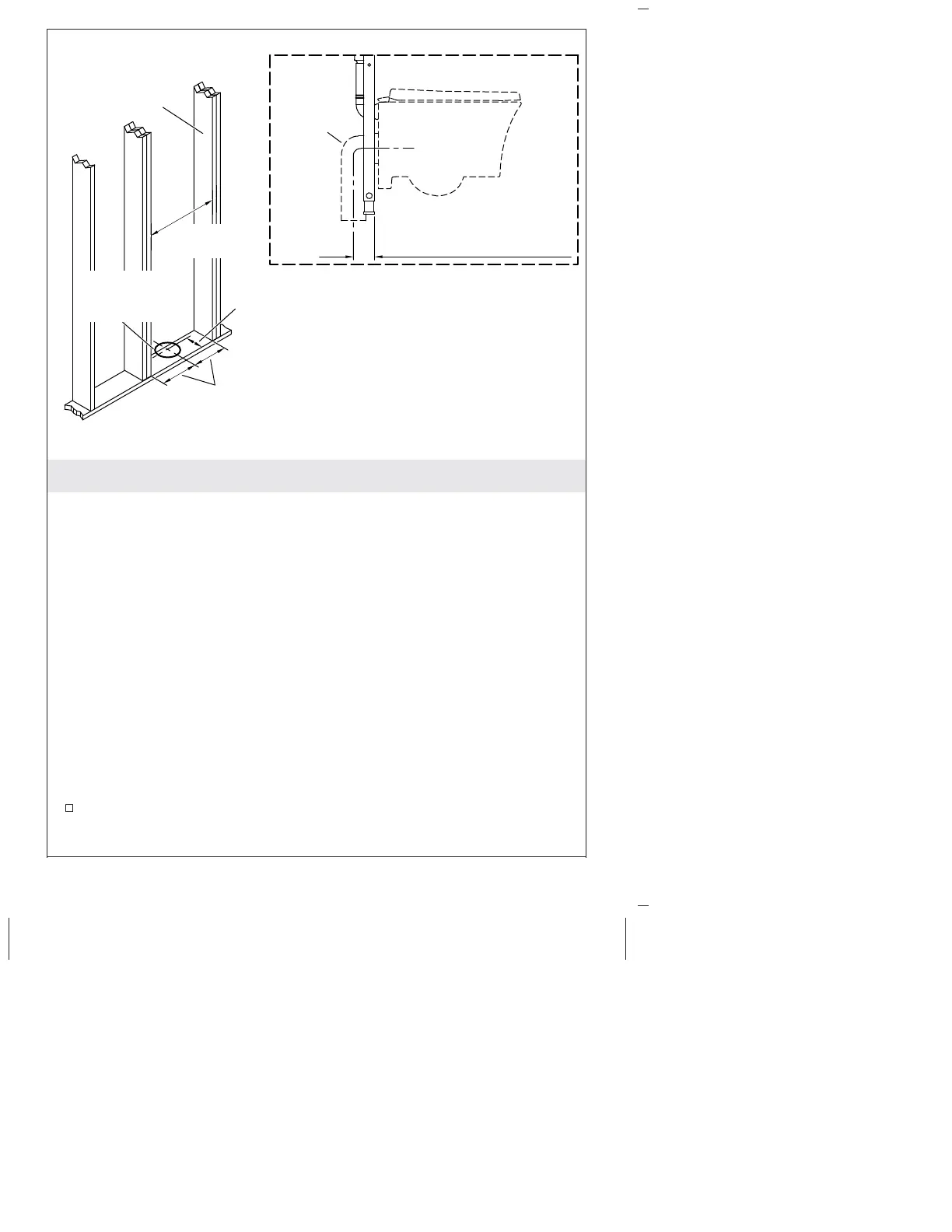

Construya el encajonado de postes de acuerdo a las dimensiones
que se muestran.
1-3/4" (44 mm)
[postes de 2x4]
3-1/4" (83 mm)
[postes de 2x6]
Postes de 2x4 o
postes de 2x6
8" (203 mm) [subpiso de madera contrachapada]
9-1/8" (232 mm) [subpiso de concreto]
Tubo de
salida de
desechos
23-1/4"
(591 mm)
Codo de
PVC
1-3/4" (44 mm) [postes de 2x4]
3-1/4" (83 mm) [postes de 2x6]
