Kohler K-5525 - Diagrama de Instalación

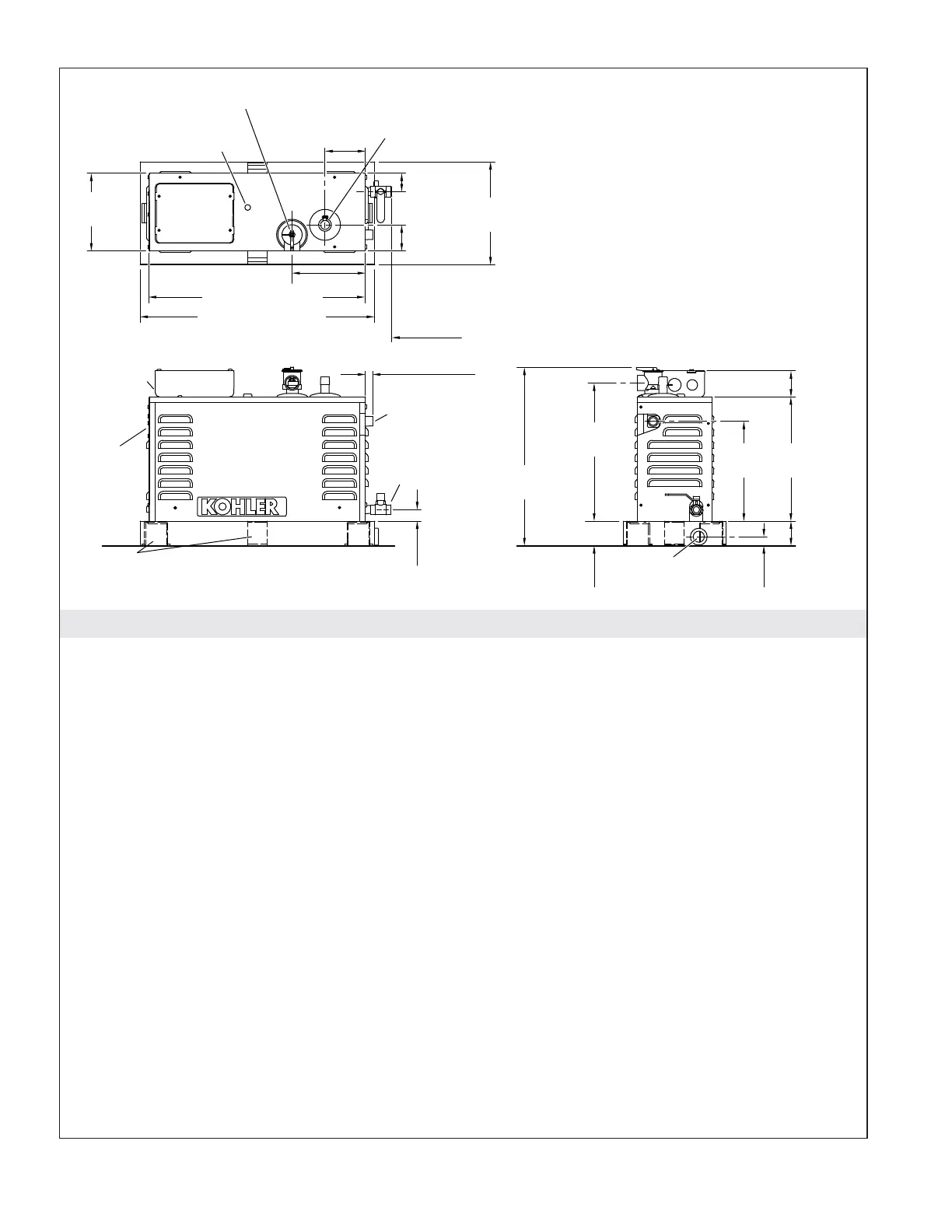

Diagrama de instalación
NOTA: Use las dimensiones en el diagrama anterior como referencia al determinar la colocación y el
espacio libre para el generador de vapor.
NOTA: Se suministran uniones para las conexiones de vapor, de desagüe y de entrada de agua.
19-1/8" (486 mm)
Salida de vapor
de 1/2" NPT
Entrada de agua
de 3/8" NPT
8-3/8"
(213 mm)
Liberación de presión de 3/4" NPT
Caja de servicio
de campo
10-1/8"
(257 mm)
14-1/4"
(362 mm)
Luz verde LED
de diagnóstico
El panel de acceso mínimo requerido es
de 24" (610 mm) de largo x 15" (381 mm)
de altura.
Deje un espacio mínimo de 12" (305 mm)
a todos los lados del generador de vapor.
Deje lugar para la bandeja de desagüe/
derrames.
La bandeja de desagüe KOHLER®
(mostrada con bloques de soporte) se
vende por separado.
Desagüe de
3/8" NPT
Entrada
del cable
de control
Bloques
de soporte
2"
(51 mm)
mín.
2-1/16"
(52 mm)
Salida de la bandeja de
desagüe de 3/4" NPT
5/8" (16 mm)
1"
(25 mm)
8-1/8"
(206 mm)
11-1/4"
(286 mm)
3/4"
(19 mm)
2-1/8"
(54 mm)
1-7/8"
(48 mm)
3-5/16"
(84 mm)
1-5/16"
(33 mm)
6" (152 mm)
2-1/8"
(54 mm)
6-1/8"
(156 mm)
17-5/8" (448 mm)
Kohler Co. Español-4 1230487-2-C
