4. Connecter les interfaces
ATTENTION : Risque de choc électrique ou d’endommagement du produit. S’assurer que le
cordon d’alimentation du module média est débranché avant de retirer les couvercles d’accès.
Retirer le couvercle d’accès au faible voltage du module média.
Retirer les oeillets aux emplacements d’installation du (des) câble(s) d’interface. Se référer à ″Clé de
connexion″.
Presser gentiment chaque connexion jusqu’à ce qu’elles s’engagent ensemble.
Glisser l’oeillet du câble dans la rainure avec l’extrémité mâle vers le haut. Vérifier que l’oeillet est
proprement reposé.
5. Compléter l’installation
Installer tout composant additionel si celà n’a pas déjà été fait à ce moment selon les instructions
d’installation emballées avec les produits. Pour la connecter au module média, se référer à la section
″Connecter les composants″ dans le guide d’installation du module média.
Réinstaller les couvercles d’accès du module média. Ne pas trop serrer.
6. Vérification de l’installation
Brancher l’alimentation électrique du module média dans la prise. Vérifier que la lumière indicatrice
du module média s’active et clignote.
Ouvrir l’alimentation d’eau à la valve.
Vérifier s’il y a des fuites dans les connexions et faire tous les réglages au besoin.

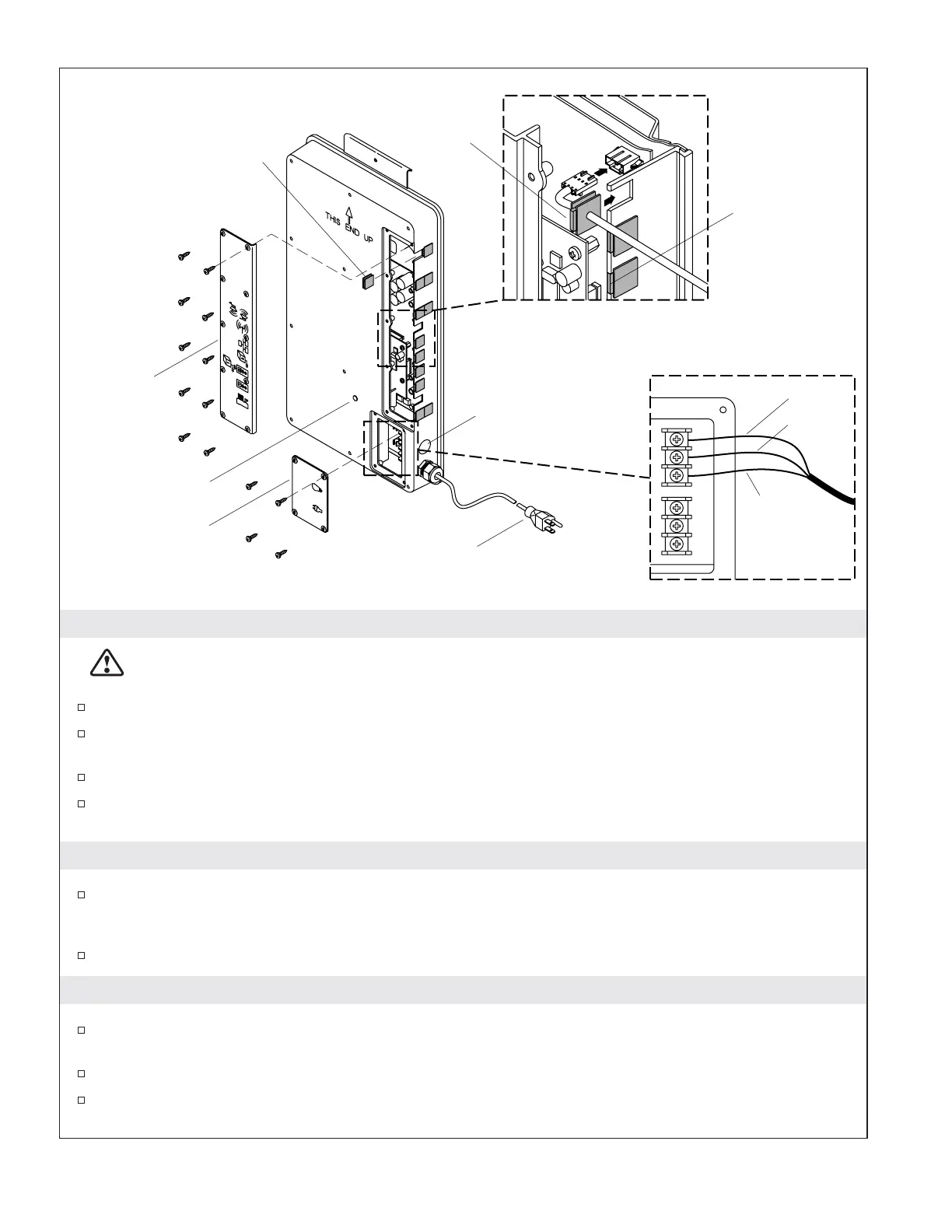

S'assurer que le cordon d'alimentation est
débranché avant d'ouvrir les couvercles d'accès.
Débouchure
Ø 1/2" (1,3 cm)
Oeillet
Extrémité
mâle
Glisser un oeillet dans la rainure
avec l'extrémité mâle vers le haut.
Couvercle d'accès
à haut voltage
Couvercle
d'accès à
faible voltage
Installer des
oeillets à égalité
avec le boîtier
média.
Indicateur lumineux
Repère
Neutre
Terre
Utiliser
uniquement du
câble en cuivre.
Connexion de lumière
Kohler Co. Français-9 1069764-2-A
