Kohler K-9619 User Manual

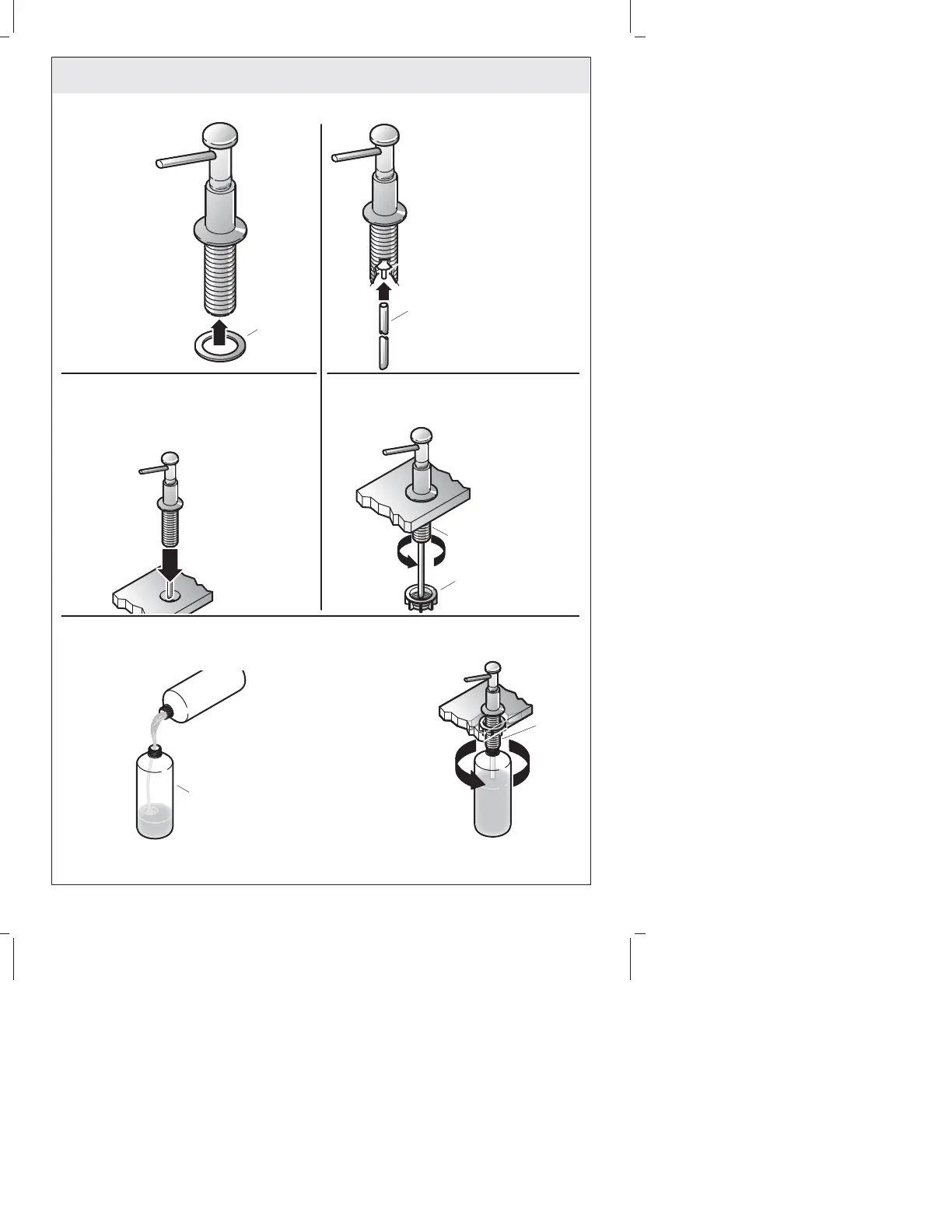

Installation/Installation/Instalación
Nut/Écrou/Tuerca
1
2
34
5
Insert pump assembly through hole.
Insérer l'ensemble de la pompe dans
l'orifice.
Inserte el montaje de la bomba a través
del orificio.
Thread bottle into
shank until hand-
tight.
Visser la
bouteille dans le
manche jusqu'au
serrage à la
main.
Enrosque la
botella en el
vástago hasta
apretar con la
mano.
a
b
Tube/Tuyau/Tubo
Gasket
Joint
Empaque
Shank
Manche
Vástago
Shank/Manche/Vástago
Insert blunt end of tube into
pump assembly.
Insérer l'extrémiltée brute
du tube dans le ensemble
de pompe.
Inserte el extremo sin punta
del tubo en el montaje de la
bomba.
Tighten nut onto shank.
Serrer l'écrou sur le manche.
Apriete la tuerca en el vástago.
Bottle
Bouteille
Botella
Fill bottle with soap/lotion.
Remplir la bouteille avec du savon/lotion.
Llene la botella de jabón/loción.
Slide gasket onto
underside of
escutcheon.
Glisser un joint sur le
bas de l'applique.
Deslice el empaque
debajo del chapetón.
1089077-2-A 4 Kohler Co.
