PLUTO35CA:

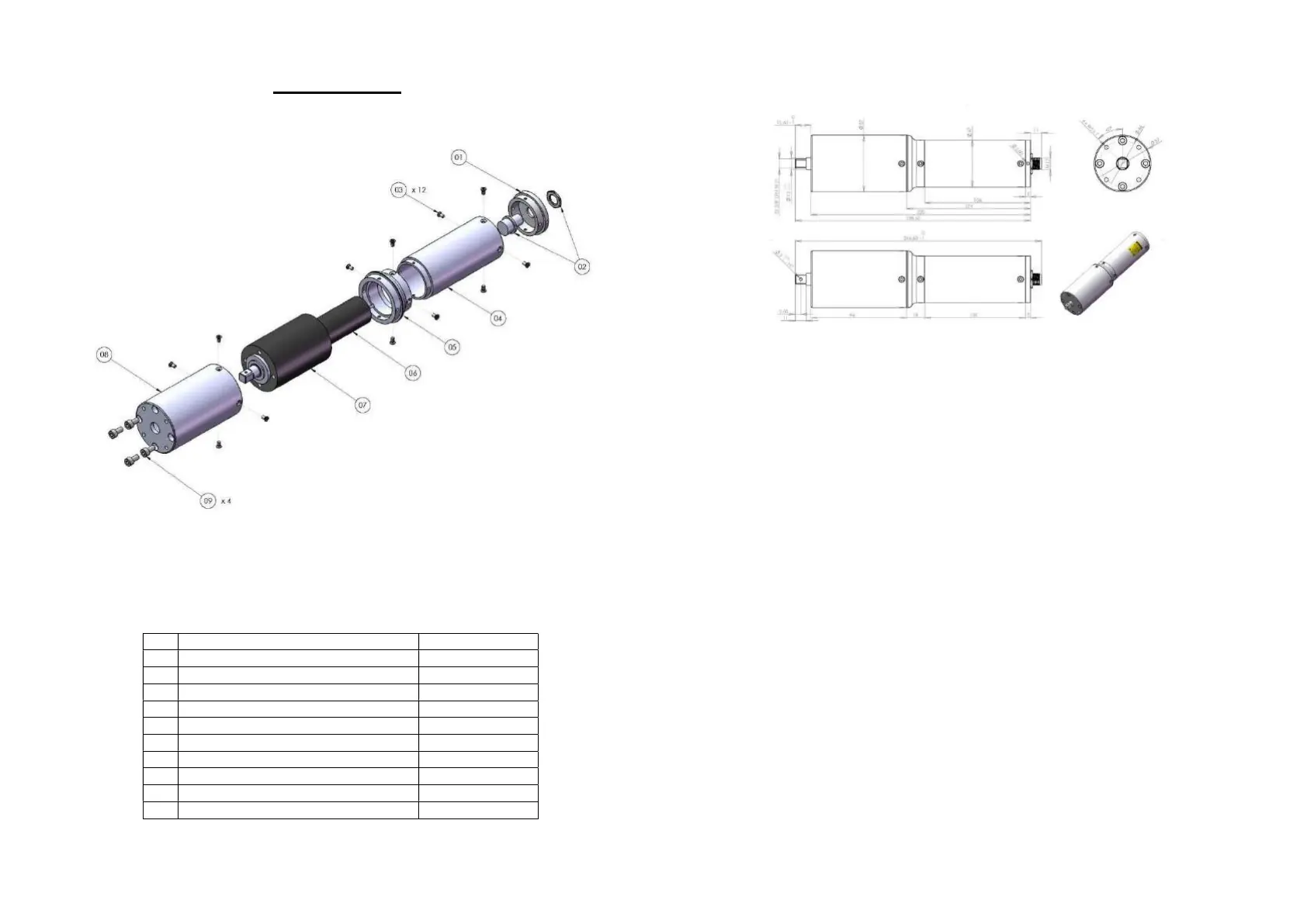

ESPLOSO/ EXPLODED VIEW
PARTI DI RICAMBIO/ SPARE PARTS
RIF DESCRIZIONE/ DESCRIPTION COD.
1
Coperchio/
Cap
234605
2
Connettore/
Connector
M 5 pin
201666
3
Vite/
Screw
M3x6
Torx
(12)
801002
4
Cannotto alluminio/ Aluminium body
234603
5
Raccordo/
Junction
234702
6
Motore/
Motor
231609/30
7
Riduttore/
Reduction gears
231610/30
8
Cannotto alluminio/ Aluminium body
234701
9
Vite/
Screw
M5
x1
0 (4)
231503
Cavo/
Cable
5 pin 2,5 mt.
200063
Vers. 190521
INGOMBRO/ DRAWING
