Kolver 130206/A - Page 24

Vers. 190521
PLUTO35CA/SR:

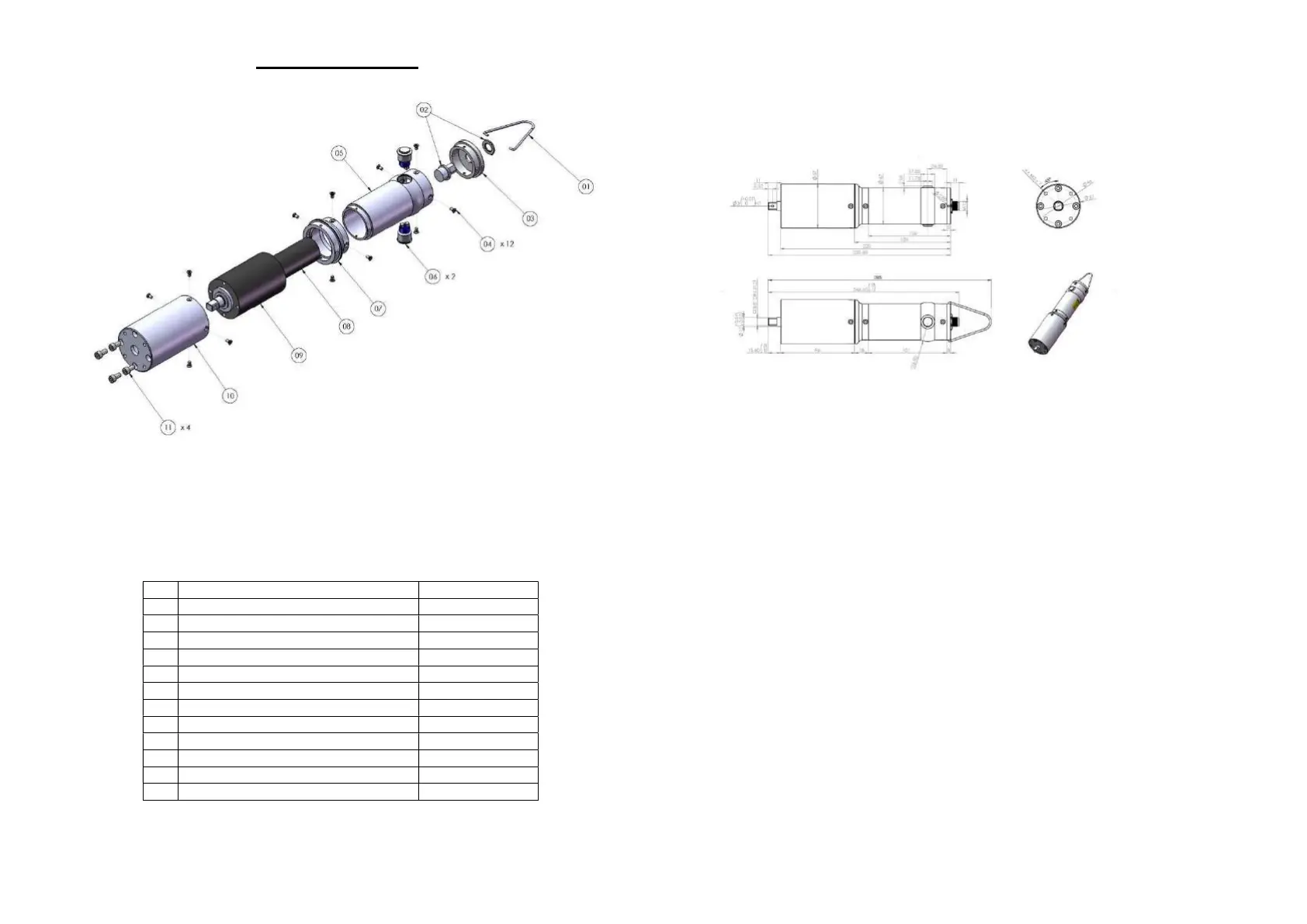

ESPLOSO/ EXPLODED VIEW
PARTI DI RICAMBIO/ SPARE PARTS
RIF DESCRIZIONE/ DESCRIPTION COD.
1
Gancio/
Hook
200060
2
Connettore/
Connector
M 5 pin
201666
/L
3
Coperchio/
Cap
234605
4
Vite/
Screw
M3x6
Torx (12)
801002
5
Cannotto alluminio/ Aluminium body
234602
6
Tasto/
Button
(2)
800313/2
7
Raccordo/
Junction
234702
8
Motore/
Motor
231609/30
9
Riduttore/
Reduction
gears
231610/30
10
Cannotto alluminio/ Aluminium body
234701
11
Vite/
Screw
M5x10 (4)
231503
Cavo/
Cable
5 pin 2,5 mt.
200063
Vers. 190521
INGOMBRO/ DRAWING
