Kolver 130206/A - Page 25

Vers. 190521
PLUTO50CA:

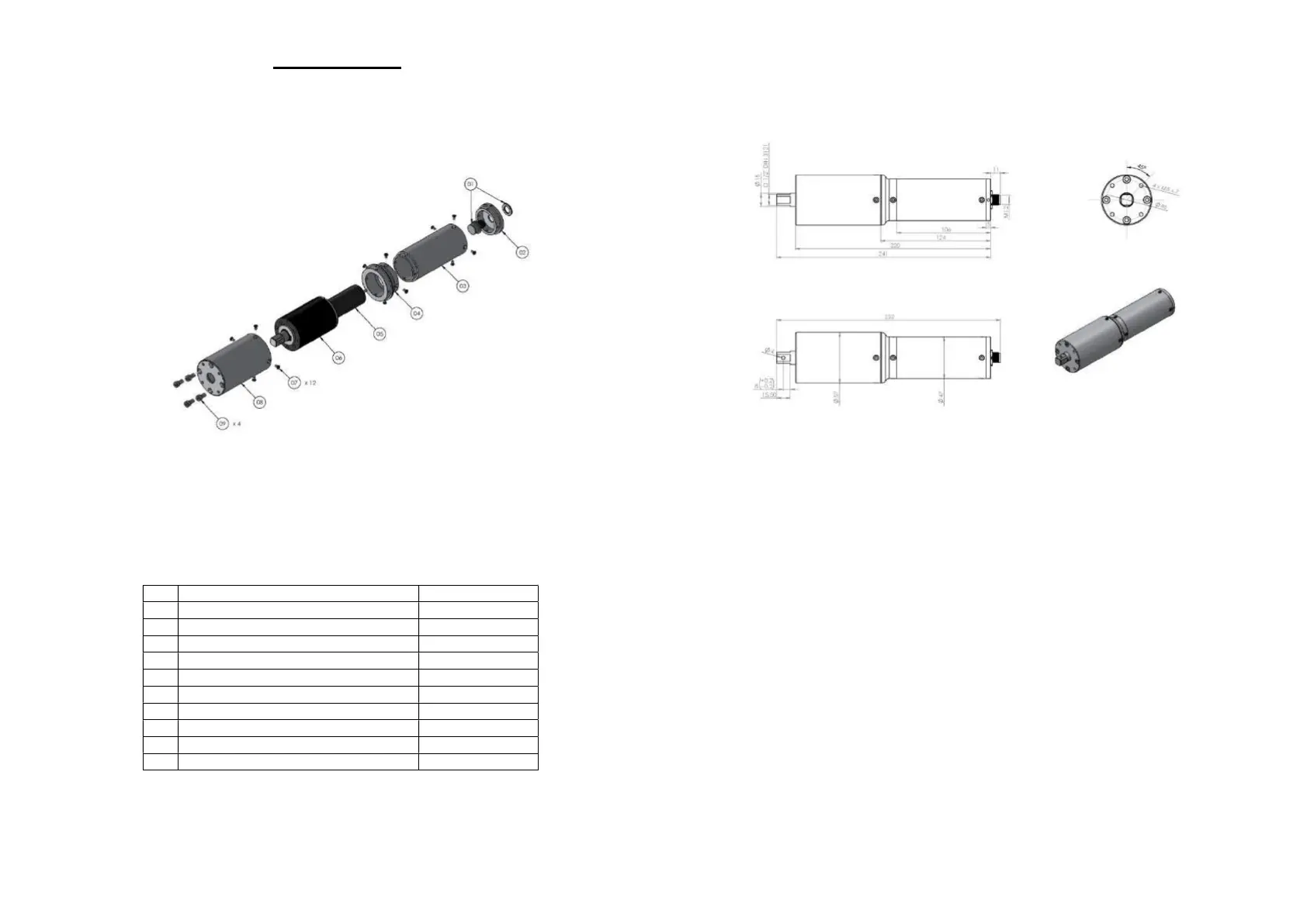

ESPLOSO/ EXPLODED VIEW
PARTI DI RICAMBIO/ SPARE PARTS
RIF DESCRIZIONE/ DESCRIPTION COD.
1
Coperchio/
Cap
234605
2
Connettore/
Connector
M 5 pin
201666
3
Cannotto alluminio/ Aluminium body
234603
4
Raccordo/
Junction
234702
5
Motore/
Motor
231609/50
6
Riduttore/
Reduction gears
231610/50
7
Vite/
Screw
M3x6
Torx (12)
801002
8
Cannotto alluminio/ Aluminium body
234801
9
Vite/
Screw
M5x10 (4)
231503
Cavo/
Cable
5 pin 2,5 mt.
200063
Vers. 190521
INGOMBRO/ DRAWING
