Vers.
190521
PARTI DI RICAMBIO/ SPARE PARTS
RIF
DESCRIZIONE/ DESCRIPTION
COD.
1
Vite/
Screw
M3 x 6 (2)
231504
2
Impugnatura sx /
Left housing
220354
/ESD
3 Leva azionamento micro/
Start lever
221455/ESD
4
Molla/
Spring
219855
5
Gancio/
Hook
200060
6
Connector
M 5 pin
201666
7
Vite/
Screw
M3 x 6 (4)
220059
8
Impugnatura dx/
Right housing
220354
/
ESD
9
Interruttore reversibilità/ Reverse
switch
200057
10
Microswitch
201056
11
Motore/
Motor
PL..FR
231509/FR
M
12
Frizione/ Clutch PL3FR/HS
221090/HS
Riduttore+frizione/ Reduction
PL5..FR
231510/5FR
Riduttore+frizione/ Reduction
PL7..FR
231510/7FR
13
COV.PLF Cover PL..FR
020034
14
Microinterruttore/
Micro switch
200034
15
Molla/
Spring
200033
16
Grano fissaggio corona/ Screw
M3x4
(8)
210039
Cavo/
Cable
5 pin 2,5 mt.
200063
Vers.
190521

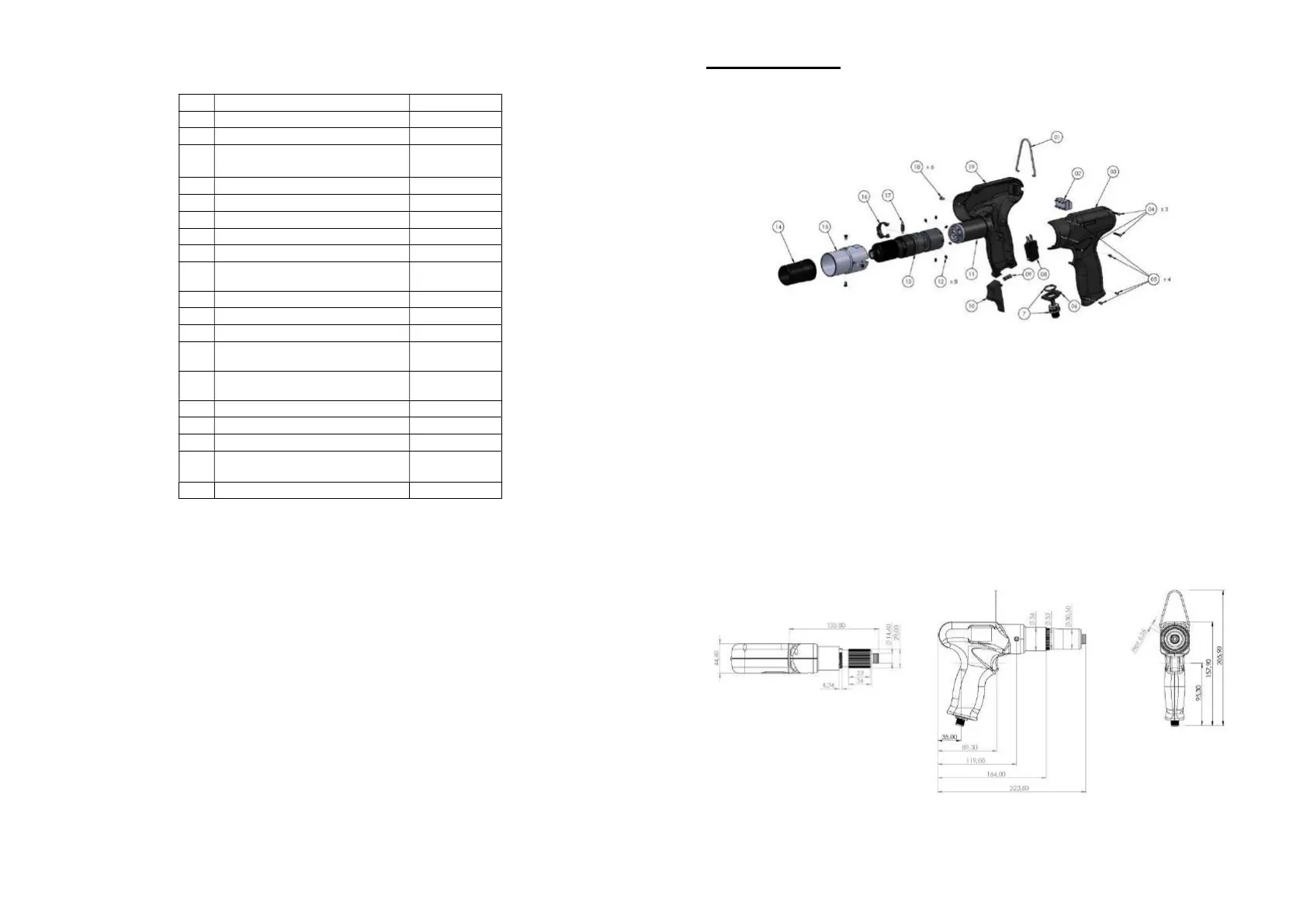

PLUTO..FR/P: ESPLOSO/ EXPLODED VIEW+ INGOMBRO/ DRAWING
