Kolver 130206/A - Page 42

Vers.
190521
PARTI DI RICAMBIO/ SPARE PARTS
RIF
DESCRIZIONE/ DESCRIPTION
COD.
1
Gancio/
Hook
200060
2
Interruttore reversibilità/ Reverse
switch
200057
3
Impugnatura dx/
Right housing
234501/ESD
4
Vite/
Screw
M3 x 6 (3)
220059
5
Vite/ Screw 2,2x9,5 Inox
(4)
234504
6
Porta connettore/
Connector seat
234506/ESD
7
Connettore/
Connector
M 5 pin
231666
8
Microswitch
201056
9
Molla tasto/
Trigger
spring
221061
10
Tasto
/
Trigger
234503/ESD
11
Motore/
Motor
PL..FR
231509/FR
M
12
Grano fissaggio corona/ Screw
M3x4
(8)
210039
13
Frizione/ Clutch PL3FR/HS
221090/HS
Riduttore+frizione/ Reduction
gears+clutch
PL5
..FR
231510/5FR
Riduttore+frizione/ Reduction
gears+clutch
PL
7
..FR
231510/7FR
14
COV.PLF Cover PL..FR
020034
15
Porta motore/
Motor cover
234505/FRR
16
Microinterruttore/
Micro switch
200034
17
Molla/
Spring
200033
18
Vite/
Screw
M3x6 Torx
(6)
801002
19
Impugnatura sx /
Left housing
234502/ESD
Cavo/
Cable
5 pin 2,5 mt.
200063
Vers.
190521
PLUTO..FR/CA:

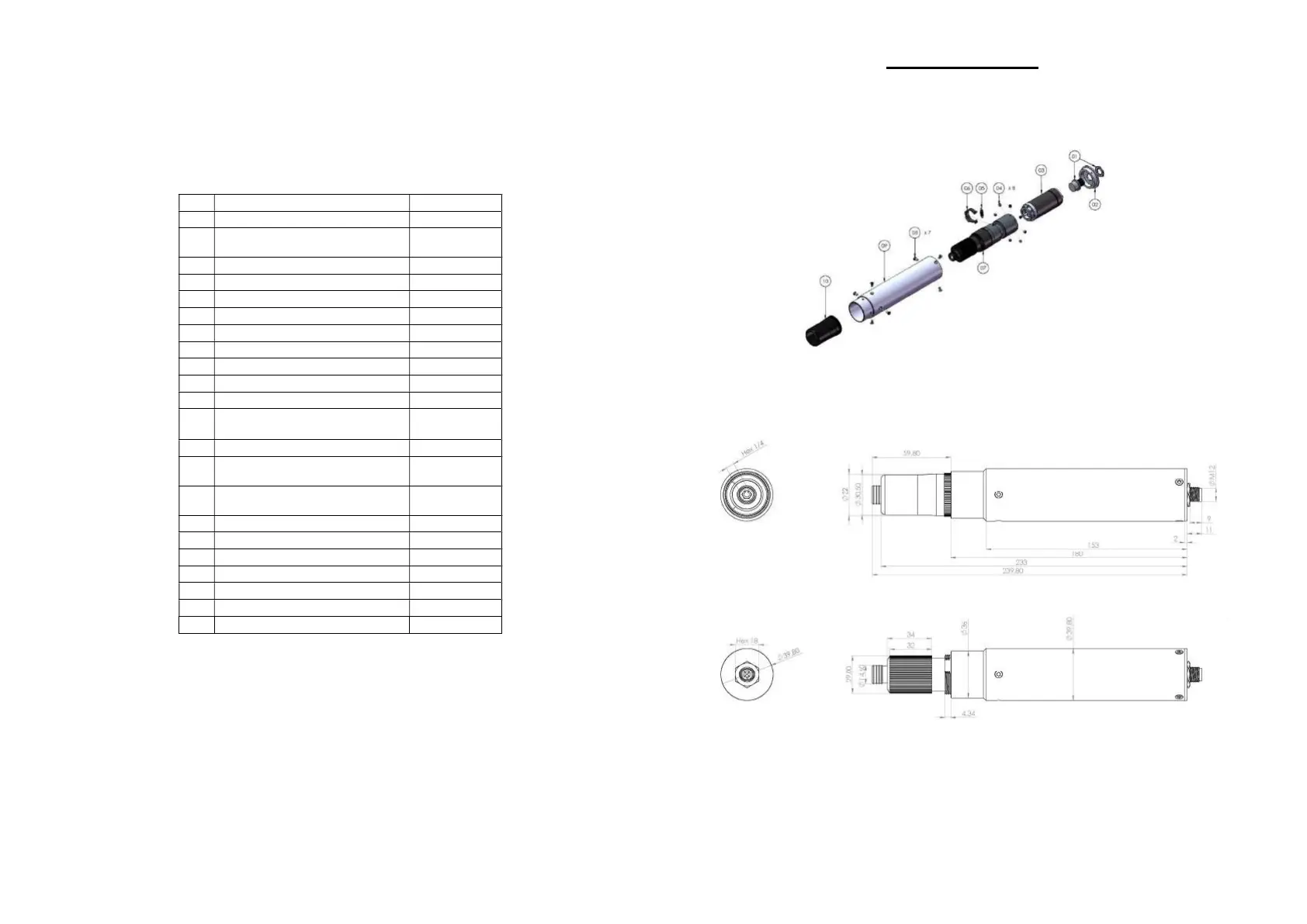

ESPLOSO/ EXPLODED VIEW+ INGOMBRO/ DRAWING
