INSTRUCTIONS DE MONTAGE
Assemblée - Installation Murale
4.
3.
Sélectionnez le matériel approprié pour le montage du support.
MONTANT DE MUR
• Fixer le support de montage (D) au mur en utilisant les vis (AA) à l'emplacement des
poteaux marqués.
CLOISON SÈCHE
• Percez des trous aux endroits indiqués et xer le support de montage (D) au mur avec
des boulons à ailettes et des rondelles (non inclus).
MUR DE BÉTON
• Percer des trous de 5/16 pouces aux endroits marqués, puis insérez les ancrages (BB)
dans les trous. Fixer le support de montage (D) au mur en utilisant les vis (AA).
MONTANT DE MUR CLOISON SÈCHE MUR DE BÉTON

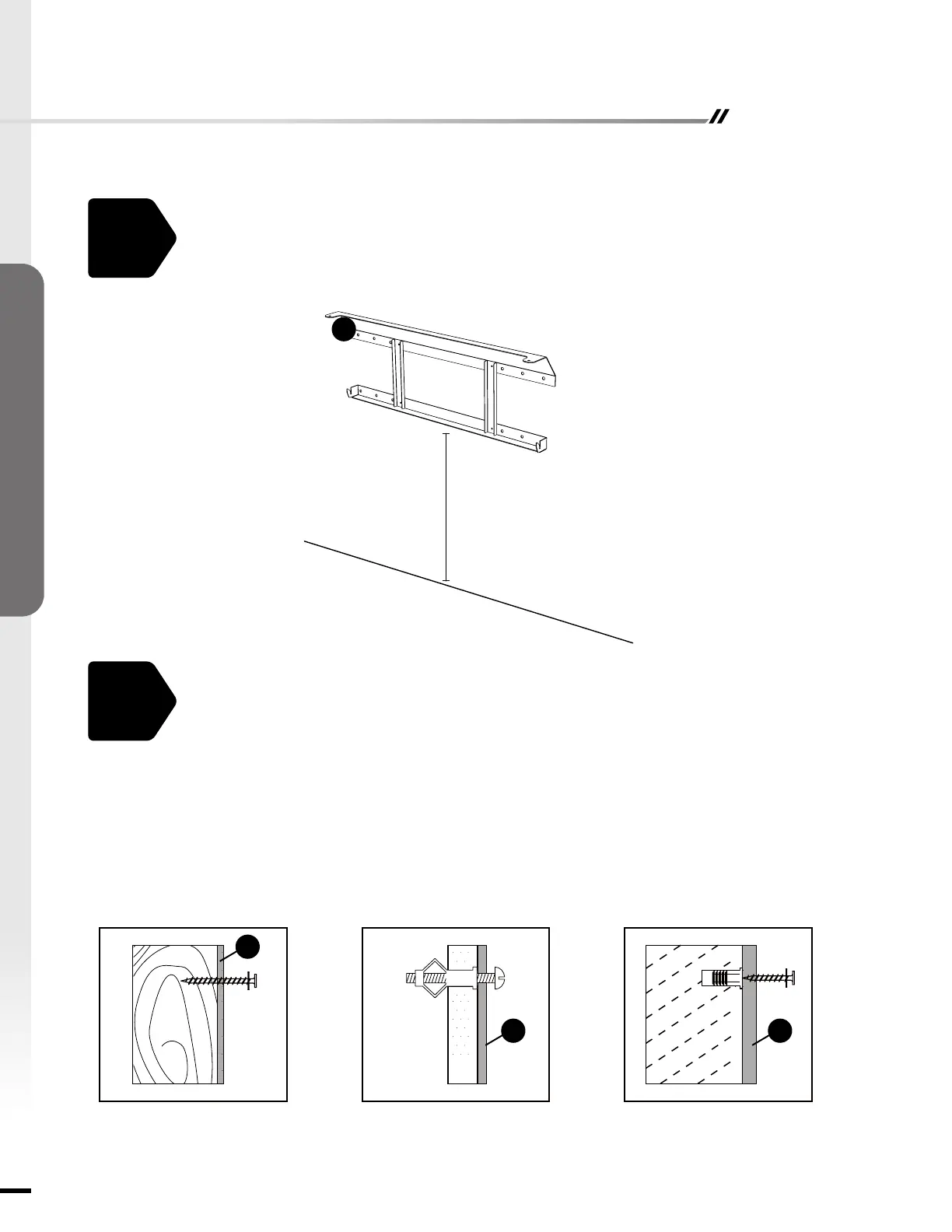

Choisissez un emplacement sur le mur pour xer le support de montage (D). Positionner
le support de montage (D) à l'endroit désiré. Utilisez un niveau pour aligner le support et
marquer les quatre trous avec un crayon.
D
D
D D
AA
BB
AA
Distance minimale entre les
objets: 11.5 pouces
