PRÜFEN, INSTANDHALTEN, REINIGEN
- Bei Wartungsarbeiten auf evtl. Gefährdungen achten (Einklemmen, Anstoßen).
- Zur Reinigung am besten ein leicht feuchtes Tuch und ein nicht scheuerndes Reinigungsmittel benutzen.
FEHLERSUCHE (F) und BESEITIGUNG (B)
F: Stativ steht schief:
B: Prüfen ob Füße in Endstellung eingerastet sind (siehe B.4).
B: Grundrohr bis zum Anschlag aus dem Sockel ziehen und Sockelschraube festziehen (siehe C).
F: Auflageplatte wackelt:
B: Steckverbindung prüfen, Rändelschraube festziehen (siehe D).
B: Prüfen, ob Steckschuh mit Platte fest verschraubt ist (siehe A.2).
B: Klemmgriff des Gelenks fest anziehen (siehe F.14).
Das Universal-Tischstativ zeichnet
sich aus durch vielseitige Einsatz-
und Verstellmöglichkeiten.

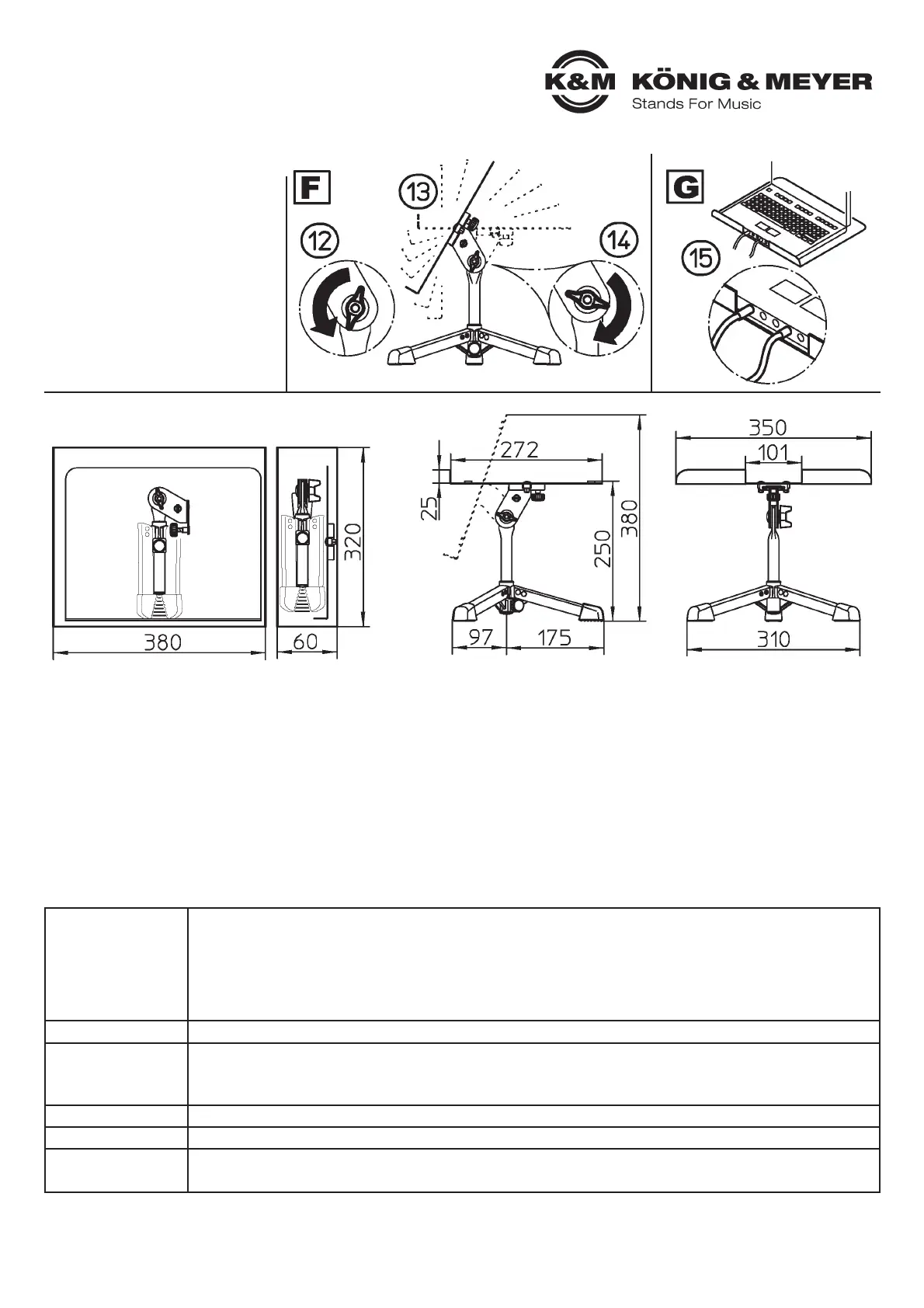

F. Stufenlose Verstellung des
Neigewinkels:
F. - Klemmgriff lösen 12,
F. - Platte in gewünschte Position
F. - schwenken 13,
F. - Klemmgriff wieder anziehen 14
G. Auflagewinkel mit Freimachung für
G. Laptop anschlüsse 15
G. Position: mittig - Breite: 101 mm
ABMESSUNGEN
Transportstellung - (Umkarton) Aufstellmaße
KÖNIG & MEYER GmbH & Co. KG
Kiesweg 2, 97877 Wertheim, www.k-m.de
12140-000-55 Rev.12 03-80-120-00 10/17
TECHNISCHE DATEN / SPEZIFIKATIONEN
Material
Füße, Grundrohr, Schwenkgelenk: Stahl, pulverbeschichtet, Farbe schwarz
Schrauben, Muttern: Stahl, verzinkt, vernickelt
Steckschuh: Zink-Druckguss, pulverbeschichtet, Farbe schwarz
Auflageplatte: Aluminium, pulverbeschichtet, Farbe schwarz
Parkettschoner: Thermoplastischer Elastomer (TPE)
Sockel, Klemmstück, Stopfen: Polyamid (PA)
Traglast max. 4,0 kg
Abmessungen
Stativ: Fußkreis ø 350 mm
Höhe: bei waagerechter Platte - 250 mm, bei geneigter Platte bis zu 380 mm
Platte: Breite - 350 mm, Tiefe - 272 mm, Anschlagwinkel - 25 mm, Stärke - 1,5 mm
Packmaß H x B x T: Stativ: 225 x 100 x 85 mm, Platte: 350 x 272 x 25 mm; Karton: 470 x 325 x 90 mm
Gewicht 1,3 kg
Zubehör
(im Lieferumfang)
4 Gumminoppen: ø 12,7 x 3,5 mm, selbstklebend, schwarz
BENUTZERHINWEISE / FUNKTIONEN
