Material
Fuß- und Grundrohre, Klammer: Alu, gepulvert, schwarz
Streben, Haltearm, Ablagen: Stahl, gepulvert, schwarz
Schrauben, Nieten, Scheiben: Stahl, verzinkt
Schellen, Griffe, Scheiben, Unterteller: PA, PE
Parkettschoner: TPE
Traglast Laptop, Maus
Maße
Stativ: Fußkreis-ø 740 mm; Rohrkombination: ø 30/25 mm
Stativ: Höhe: 760-1250 mm (bei vollem Fußkreis 740 mm)
Laptopablage, innen: 400 x 290 mm,
Mauspad: 240 x 190 mm
Karton innen: 700 x 120 x 380 mm
Gewicht 4,0 kg
Zubehör (optional) 11450-000-00 Tragetasche
TECHNISCHE DATEN
INSTANDHALTEN, REINIGEN
- Schonender Umgang mit dem Stativ erhält die Teleskopierbarkeit,
- die Tragkraft und die Sicherheit der Installation
- Bei Wartungsarbeiten -stets im unbelasteten Zustand- auf mögliche
- Gefährdungen achten (z.B. Einklemmen, Anstoßen, Kippen)
- Prüfen Sie regelmäßig den ordnungsgemäßen Zustand der Bauteile
- sowie den Festsitz der Schraubverbindungen
- Zur Reinigung und Pflege ein leicht feuchtes Tuch und ein nicht
- scheuerndes Reinigungsmittel benutzen
FEHLERSUCHE (F) und BESEITIGUNG (B)
F: Stativ wackelt
F: B: Bodenunebenheiten beseitigen
F: B: Fußgestell in max. Auslage bringen und Klemmschraube anziehen
F: Auszugrohr fährt ungewollt ein:
F: B: Flügelmutter 3.3 festziehen
F: Auflageplatten wackeln
F: B: Sicherstellen, dass die Platten korrekt sitzen
F: B: Schraubverbindungen (4.3, 5.2, 10.3) festziehen

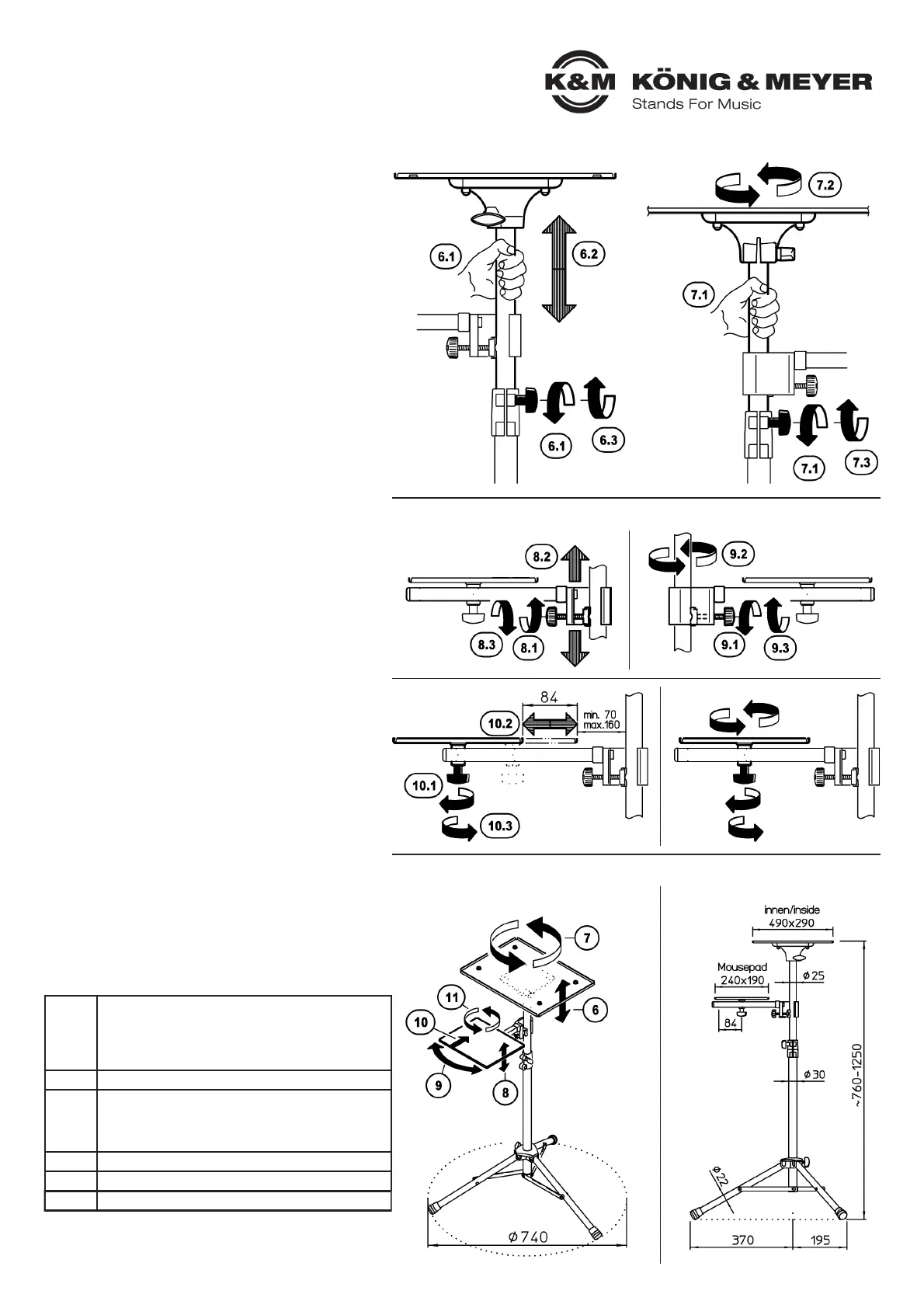

6. und 7. LAPTOP-AUFNAHMEPLATTE
HINWEIS
Änderungen der Einstellungen (Höhe/Richtung) können die Sicherheit
der Traglast gefährden. Wir raten zu besonderer Vorsicht bzw. empfeh-
len zuvor die Traglast von der Laptop-Aufnahmeplatte zu entfernen.
6. HÖHE
6.1 Auszugrohr festhalten und Flügelmutter der Spannschelle lösen
6.2 Auszugrohr in gewünschte Höhe bringen
6.3 Flügelmutter wieder festdrehen
7. RICHTUNG
7.1 Auszugrohr festhalten und Flügelmutter der Spannschelle lösen
7.2 Auszugrohr (mitsamt Laptopplatte) wie gewünscht ausrichten
7.3 Flügelmutter wieder festdrehen
8., 9., 10. und 11. MAUSABLAGE
8. HÖHE
8.1 Haltearm festhalten und Rändelschraube der Klammer lösen
8.2 Klammer am Grund- oder Auszugrohr entlang in gewünschte
8.2 Höhe schieben
8.3 Rändelschraube wieder festdrehen
9. RICHTUNG - TRAGARM
9.1 Haltearm festhalten und Rändelschraube der Klammer lösen
9.2 Haltearm in gewünschte Richtung drehen
9.3 Rändelschraube wieder festdrehen
10. ABSTAND
10.1 Mausablage festhalten und Flügelmutter unter der Ablage lösen
10.2 Mausablage entlang des Haltearmes verschieben (bis 84 mm)
10.3 Flügelmutter wieder festdrehen
11. ROTATION - MAUSABLAGE
11.1 Mausablage festhalten und Flügelmutter unter der Ablage lösen
11.2 Mausablage verdrehen (360°)
11.3 Flügelmutter wieder festdrehen
12. und 13. ÜBERSICHTEN
12. EINSTELLMÖGLICHKEITEN
12. - Laptop-Aufnahmeplatte (siehe Pos. 6., 7.)
12. - Mausablage (siehe Pos. 8. - 11.)
13. ABMESSUNGEN
6. und 7. LAPTOP-AUFNAHMEPLATTE
6. HÖHE 7. RICHTUNG
8., 9., 10. und 11. MAUSABLAGE
8. HÖHE 9. RICHTUNG - TRAGARM
12. und 13. ÜBERSICHTEN
12. EINSTELLMÖGLICHKEITEN
12. Kapitel 6. - 11.
13. ABMESSUNGEN in mm
10. ABSTAND 11. ROTATION - MAUSABLAGE
