TECHNISCHE DATEN
Material
Standrohr: Stahl, pulverbeschichtet, schwarz
Fuß- und Auflageplatte:
Aluminium, pulverbeschichtet, schwarz
Schrauben, Scheiben: Stahl, verzinkt
Kappen, Griffe, Noppen: PE, PA, PUR, schwarz
Traglast max. 8 kg zentrische Last
Maße
Fuß: B x T: 298 x 261mm
Auflageplatte: B x T: 304 x 265 mm
Höhe: 324/333 mm
Karton 370 x 340 x 50 mm
Gewicht 1,8 kg
WARTUNG, REINIGUNG
- Pflege- und Wartungsarbeiten sind stets im unbelasteten
- Zustand durchzuführen. Dabei ist auf eventuelle
- Gefährdungen wie z.B.:
- - Einklemmen, - Anstoßen, - Kippen, zu achten und diese
- zu vermeiden
- Zur Pflege ein leicht feuchtes Tuch und ein nicht
- scheuerndes Reinigungsmittel benutzen
BENUTZERHINWEISE /
FUNTIONEN

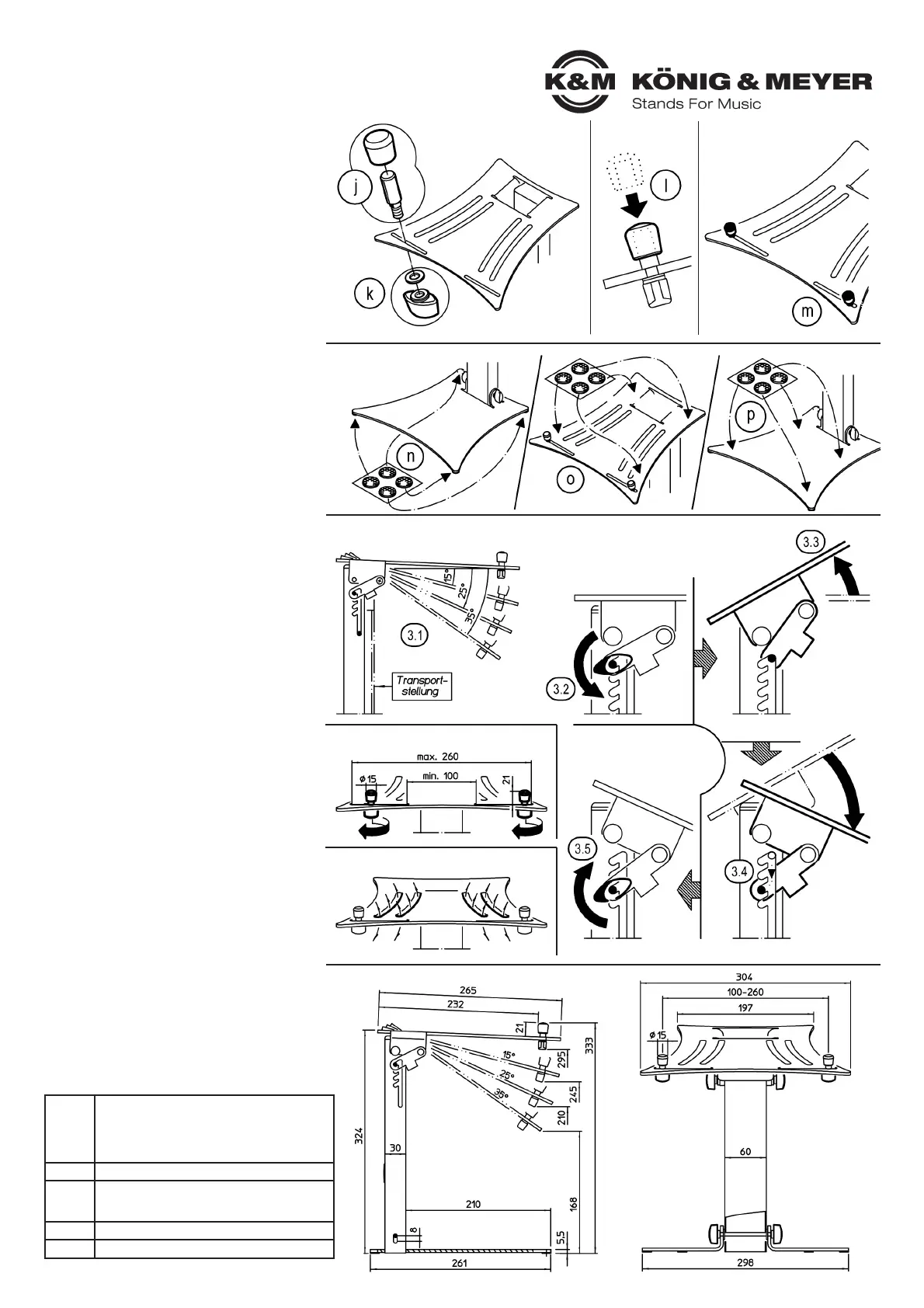

3. NEIGUNG EINSTELLEN
3.1 Einstellbare Neigungswinkel:
3.1 ~0° (waagerecht) - 15° - 25° - 35°
3.1 90° (zusammengeklappt = Transportstellung)
3.2 Beide Flügelmuttern lockern
3.3 Auflageplatte anheben bis sich die Querstange im
3.3 senkrechten Schlitz befindet
3.4 Querstange in gewünschten schrägen Schlitz führen -
3.4 bis zum Anschlag
3.5 Beide Flügelmuttern wieder festziehen
4. ANSCHLÄGE PLATZIEREN
4.1 Flügelmuttern B.1 lockern...
4.2 ...und Anschlagbolzen nach Wunsch verschieben
4.3 Flügelmuttern wieder fest anziehen
5. LÜFTUNGSSCHLITZE
Die vier geschwungenen Schlitze in der Auflageplatte
dienen der besseren Belüftung des abgestellten Gerätes.
6. ABMESSUNGEN
FEHLERSUCHE (F) und BESEITIGUNG (B)
F: Installation wackelt
F: B: Untergrund auf Eignung prüfen (Ebenheit, Festigkeit)
F: B: Richtigen Aufbau überprüfen: sitzt das Rohr 2.4
F: B: richtig, sitzt die Querstange in einem Schlitz am
F: B: Anschlag 3.4.
F: B: Vollzähligkeit und richtige Position der Gumm-
F: B: inoppen C unter der Fußplatte 2.6.n prüfen und ggf.
F: B: herstellen,
F: B: Gelockerte Schraubverbindungen anziehen
F: Gerät sitzt nicht richtig bzw. wackelt
F: B: Position der Anschlagbolzen B, 2.5 prüfen und
F: B: berichtigen
F: B: Vollzähligkeit und richtige Position der Gummi-
F: B: noppen C auf der Aufnahmeplatte 2.6.o prüfen und
F: B: ggf. herstellen
2.5 ANSCHLÄGE B aus dem Zubehörbeutel entnehmen
2.5 j Anschlagbolzen B.3 von oben durch einen der
2.5 j beiden unteren Schlitze der Auflageplatte schieben.
2.5 j Die seitlichen Abflachungen des Bolzens dienen als
2.5 j Verdrehschutz und müssen in den Schlitz
2.5 j eintauchen
2.5 k Flügelmutter B.1 und U-Scheibe B.2 von unten mit
2.5 k dem Gewinde des Anschlagbolzens verschrauben
2.5 l Gummikappe B.4 auf den Anschlagbolzen aufpressen
2.5 m Am anderen Schlitz nun den zweiten Anschlag B
2.5 m montieren
2.6 GUMMINOPPEN C aus dem Zubehörbeutel entnehmen
2.6 n Auf der Unterseite der Fußplatte vier Noppen in den
2.6 n Ecken aufkleben
2.6 o Die anderen 4 Noppen werden auf die Auflageplatte
2.6 o geklebt, wobei die genauen Abstände von den
2.6 o Dimensionen des Gerätes abhängen
2.6 p Für den Fall, dass ein zusätzliches Gerät auf der
2.6 p Fußplatte abgestellt wird, können auch hier
2.6 p 4 Noppen platziert werden
2.5 ANSCHLÄGE
2.6 GUMMINOPPEN
3. NEIGUNG EINSTELLEN
4. ANSCHLÄGE PLATZIEREN
5. LÜFTUNGSSCHLITZE
6. ABMESSUNGEN
