BENUTZERHINWEISE / FUNKTION

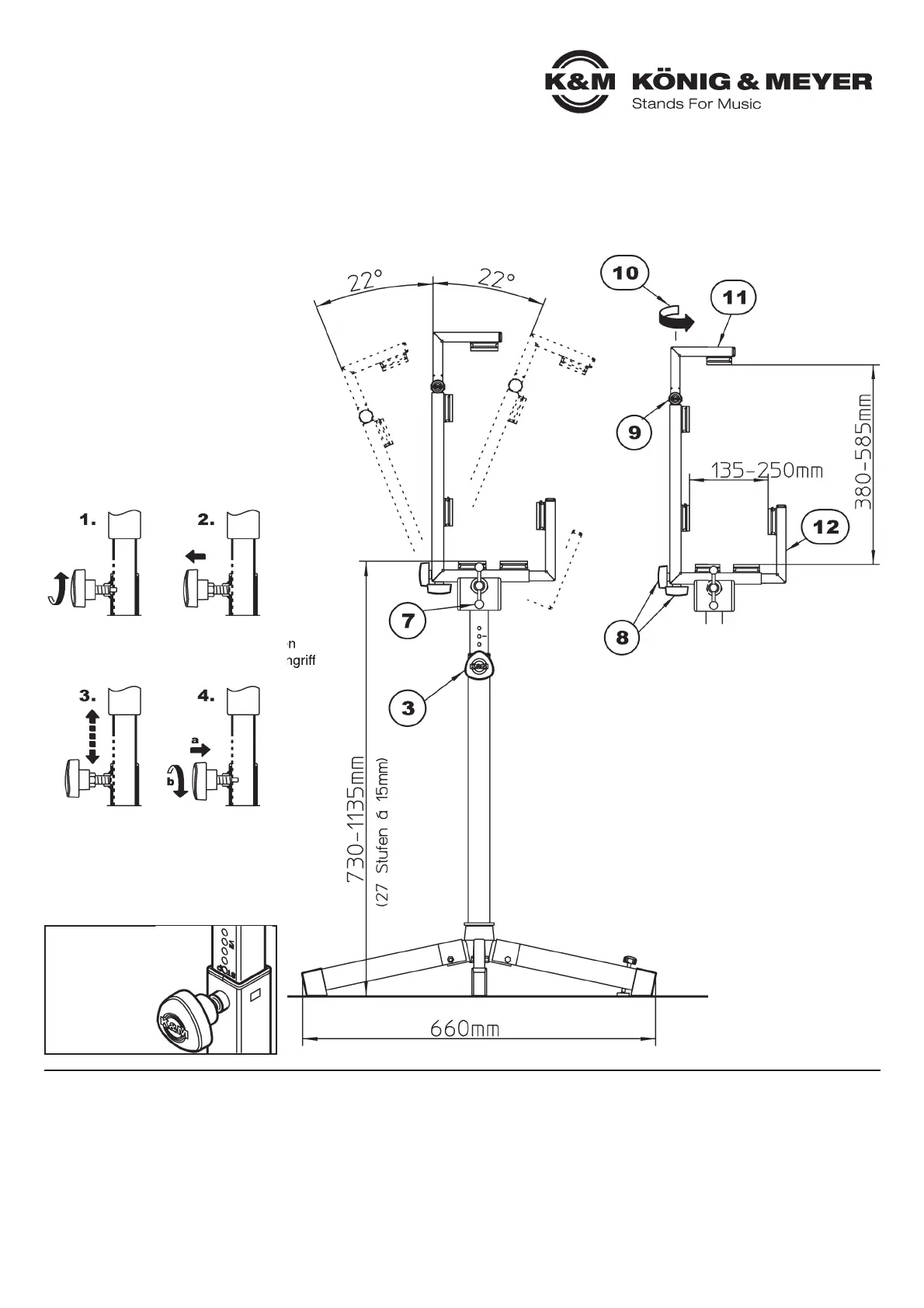

ABMESSUNGEN
NEIGUNGSVERSTELLUNG
PRÜFEN, INSTANDHALTEN, REINIGEN
HÖHENVERSTELLUNG
Die Abstecklöcher des
Auszugrohres sind markiert;
das erleichtert es sehr,
stets die gleiche Höhe
einzustellen.
STOP-Markierung
zeigt maximalen
Auszug an.
Der Neigungswinkel des
Instruments ist auf einen
Wert von ±22° begrenzt, d.h.:
a.
es schafft viel Raum für
individuelle Einstellungen
b.
es schützt die Installation vor
unbeabsichtigtem Kippen
Dazu Knebelgriff 7 leicht lösen,
Halterung in gewünschte Position
neigen, Knebelgriff wieder festziehen.
- bei Wartungsarbeiten auf evtl. Gefährungen achten
- Zur Reinigung und Pflege am besten ein leicht feuchtes Tuch und ein nicht scheuerndes Reinigungsmittel benutzen
FEHLERSUCHE (F) und BESEITIGUNG (B)
F: Stativ steht wackelig:
F: B: Untergrund prüfen bzw. in Ordnung bringen; Schrauben an Füssen und Rohren nachziehen, ggf. Ausgleichschraube einstellen.
F: Halterung wackelt:
F: B: Knebelgriff nachziehen.
F: Instrument wackelt:
F: B: Akkordeonmaße auf Tauglichkeit prüfen (siehe Techn.Daten); ggf. Schrauben an der Halterung nachziehen.
Rast-Klemmschraube
3 etwas lösen
Griff ziehen bis
Sicherungsbolzen
nicht mehr im Eingriff
Auszugrohr ein-
bzw. ausfahren
Sicherungsbolzen in
gewünschtes Loch
rasten lassen und
Rast-Klemmgriff 3
wieder fest anziehen
- Vor dem Einhängen des Akkordeons
- durch Drehen der Klemmgriffe 8 die
- Abstände der Haltebügel 11, 12 bezüglich
- Höhe und Tiefe in etwa voreinstellen.
- Rändelschraube 9 lösen und oberen
- Haltebügel 11 seitlich wegdrehen.
- Instrument sicher halten und in Halterung
- einhängen.
- Oberen Haltebügel 11 wieder zurückdrehen
- und Instrument durch Anziehen des
- unteren Klemmgriffes 8 vorab sichern.
- Anschließend hinteren Klemmgriff 8
- anziehen um das Instrument über den
- Bügel 12 auch an Vorder- und Rückseite
- einzuklemmen.
AKKORDEON BEFESTIGEN
