TECHNISCHE DATEN / SPEZIFIKATION
Material
Halterung, Gelenk: Polyamid PA-6
Tischfuß: Stahl, gepulvert schwarz
Schrauben: Stahl, verzinkt
Traglast
Tablets Höhe: min. 220 mm, max. 331 mm
Tablets Breite: min.128 mm, max. 232 mm
Tablets Tiefe: min. 6 mm, max. 11 mm
Maße Stativ mit Halter B x T x H: 229/340 x145 x 230/303 mm
Karton B x T x H: 243 x 144 x 262 mm
Gewicht netto 1,3 kg, brutto 1,6 kg
FEHLERSUCHE (F) und BESEITIGUNG (B)
F: Halterung wackelt
F: B: Verschraubungen prüfen, ggf. nachziehen
F: Tablet sitzt nicht richtig
F: B: Position der seitlichen Haltearme korrigieren, so dass die Halteecken
F: B: spielfrei am Tablet anliegen (2-9)
F: B: Achten Sie auf symmetrische Einstellung der unteren Haltearme (4,5)
F: B: Assymetrisch eingestellte Arme stören die Optik und gefährden den Halt
F: B: des Tablets.
F: B: Tablet am oberen Haltearm nicht nur anlehnen, sondern korrekt
F: B: einfassen (7,8).
F: B: Mindest- bzw. Maximalabmessungen beachten (1)
BENUTZERHINWEISE und FUNKTIONEN
Das Tablet kann verstellt werden in
Neigung & Format.
Zu diesem Zweck muss das Tablet
nicht aus der Halterung entnommen
werden.

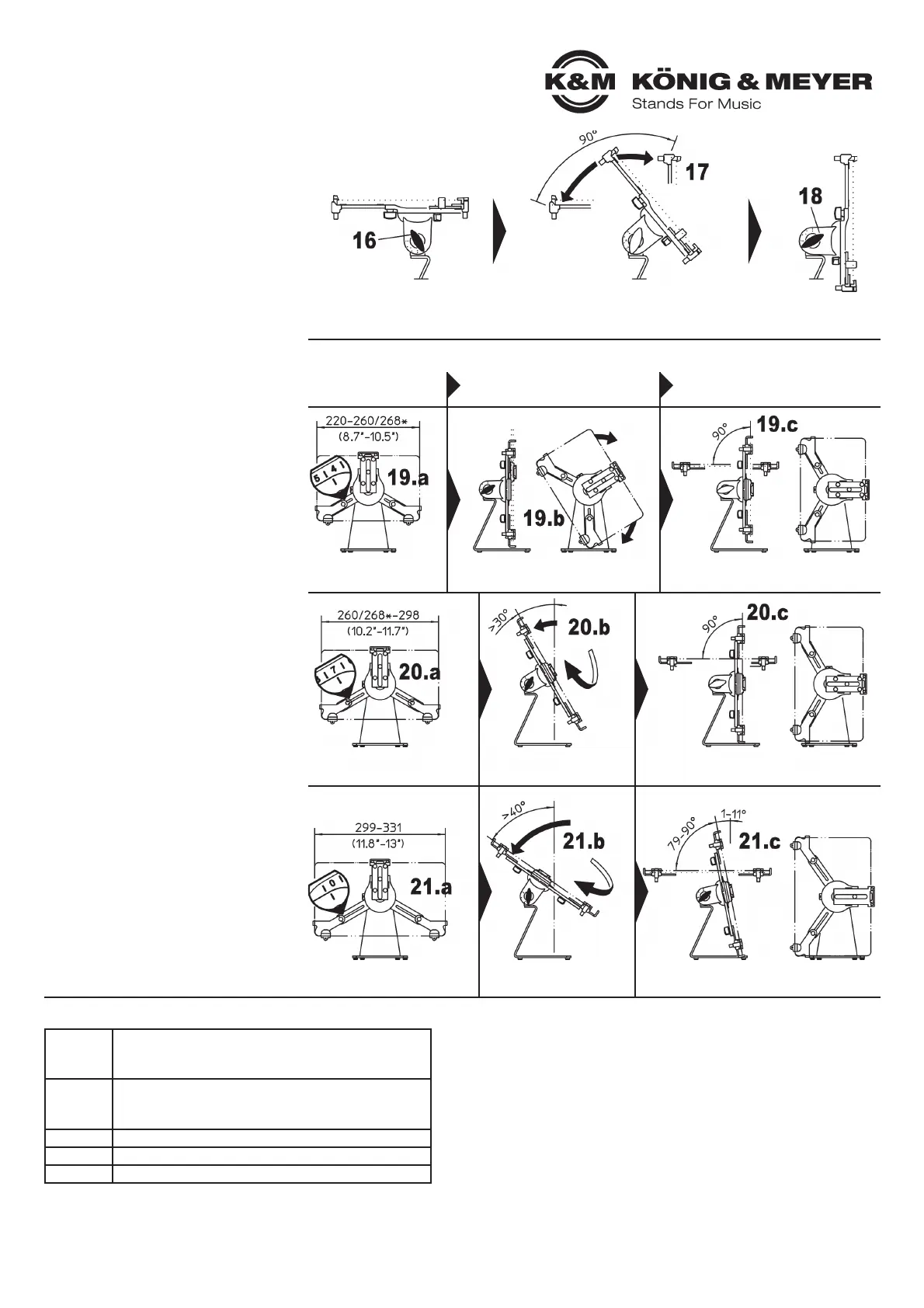

NEIGUNG (16-18)
Das Tablet kann zwischen senk- und
waagerechter Endstellung in jeder
Position fixiert werden. Dazu:
16 Tablet halten und Flügelmutter etwas lösen
17 Tablet neigen wie gewünscht und...
18 ...Flügelmutter wieder festziehen
FORMAT (19 oder 20 oder 21)
Die Halterung verfügt über eine
90°-Verdrehfunktion zur Einstellung
von Hoch- oder Querformat.
BEACHTE: Unsichtbare Anschläge in der
Halterung begrenzen die Verdrehung.
Da die Bauform des Tischstativs bewußt
kompakt gehalten ist, ergibt sich je nach
Tabletgröße folgende Vorgehensweise:
19 a. TABLET-SEITENLÄNGE:
19 a. 220 bis 260/268* mm
19 a. Einstellung SKALA: -0,3 bis 4,3
19 b. Halterung/Tablet nehmen und
19 b. in gewünschte Position drehen.
19 c. Mögliche Neigungswinkel:
19 c. - im Querformat: 0° - 90°
19 c. - im Hochformat: 0° - 90°
20 a. T
ABLET-SEITENLÄNGE:
20 a. 260/268* bis 298 mm
20 a. Einstellung SKALA: 4.4 bis 7
20 b. Halterung/Tablet nehmen,
20 b. um ca.30° nach hinten neigen
20 b. und in gewünschte Position drehen.
20 c. Mögliche Neigungswinkel:
20 c. - im Querformat: 0° - 90°
20 c. - im Hochformat: 0° - 90°
21 a.
TABLET-SEITENLÄNGE: 299 bis 331 mm
21 a. Einstellung SKALA: 7.1 bis 10
21 b. Halterung/Tablet nehmen,
21 b. um ca. 40° nach hinten neigen
21 b. und in gewünschte Position drehen.
21 c. Mögliche Neigungswinkel:
21 c. - im Querformat: 0° - 90°
21 c. - im Hochformat: 1-15° - 90°
* je nach
Tablet-Eckenradius
NEIGUNG (16-18)
FORMAT (19 / 20 / 21)
QUERFORMAT
Tablet-Seitenlänge
VERDREHEN
vom Quer- ins Hochformat
Tablet kann in senkrechter oder
geneigter Stellung verdreht werden.
Das Hochformat kann von senkrecht (0°)
bis waagerecht (90°) eingestellt werden.
Tablet vor dem Verdrehen
mind. 30° nach hinten neigen.
Das Hochformat kann von senkrecht (0°)
bis waagerecht (90°) eingestellt werden.
HOCHFORMAT
Neigungswinkel
Endstellung:
- waagerecht
- am Anschlag
Endstellung:
- senkrecht
- am Anschlag
Zwischenposition:
- schräg (0-90°)
- frei wählbar (Pos. sichern durch
- festes Anziehen der Flügelmutter 17
Tablet vor dem Verdrehen
ca. 40° nach hinten neigen.
Das Hochformat kann geneigt (1-15°)
bis waagerecht (90°) eingestellt werden.
