24185 Boxenhalter
- universell einstellbar durch Kugelgelenk
- Bei Wartungsarbeiten auf Gefährdungen achten (Klemmen etc.)
- und entsprechend sichern.
- Regelmäßig Festigkeit der Schraubverbindungen prüfen.
- Reinigen mit leicht feuchtem Tuch und nicht scheuerndem
- Reinigungsmittel.
(F)FEHLERSUCHE und (B)BESEITIGUNG
F - Lautsprecher sitzt locker auf der Halteplatte
B - Verschraubungen prüfen und nachziehen
B - Gewindeeinsätze der Boxen überprüfen
F - Lautsprecher hält die Position nicht
B - Madenschraube 4 nachziehen
Lautsprecher mit 4 Schrauben an der Halteplatte befestigen.
HINWEIS: Aus Sicherheitsgründen ggf. zu zweit arbeiten.
F
H
PRÜFEN, INSTANDHALTEN, REINIGEN TECHNISCHE DATEN
Material
Rohre, Platte - Stahl, schwarz gepulvert
Gelenk - Zink-Druckguß, schwarz gepulvert
Schrauben - Stahl, verzinkt
Tragelast Lautsprecher, max. 8 kg
Abmessungen
Boxenplatte: 80 x 95 mm,
Wandplatte: 95 x 95 mm,
Tiefe: 177 mm
Gewicht 0,7 kg
KÖNIG & MEYER GmbH & Co. KG
Kiesweg 2, 97877 Wertheim, www.k-m.de
24185-000-55 Rev.05 03-80-716-00 8/13
MONTAGE DES LAUTSPRECHERS

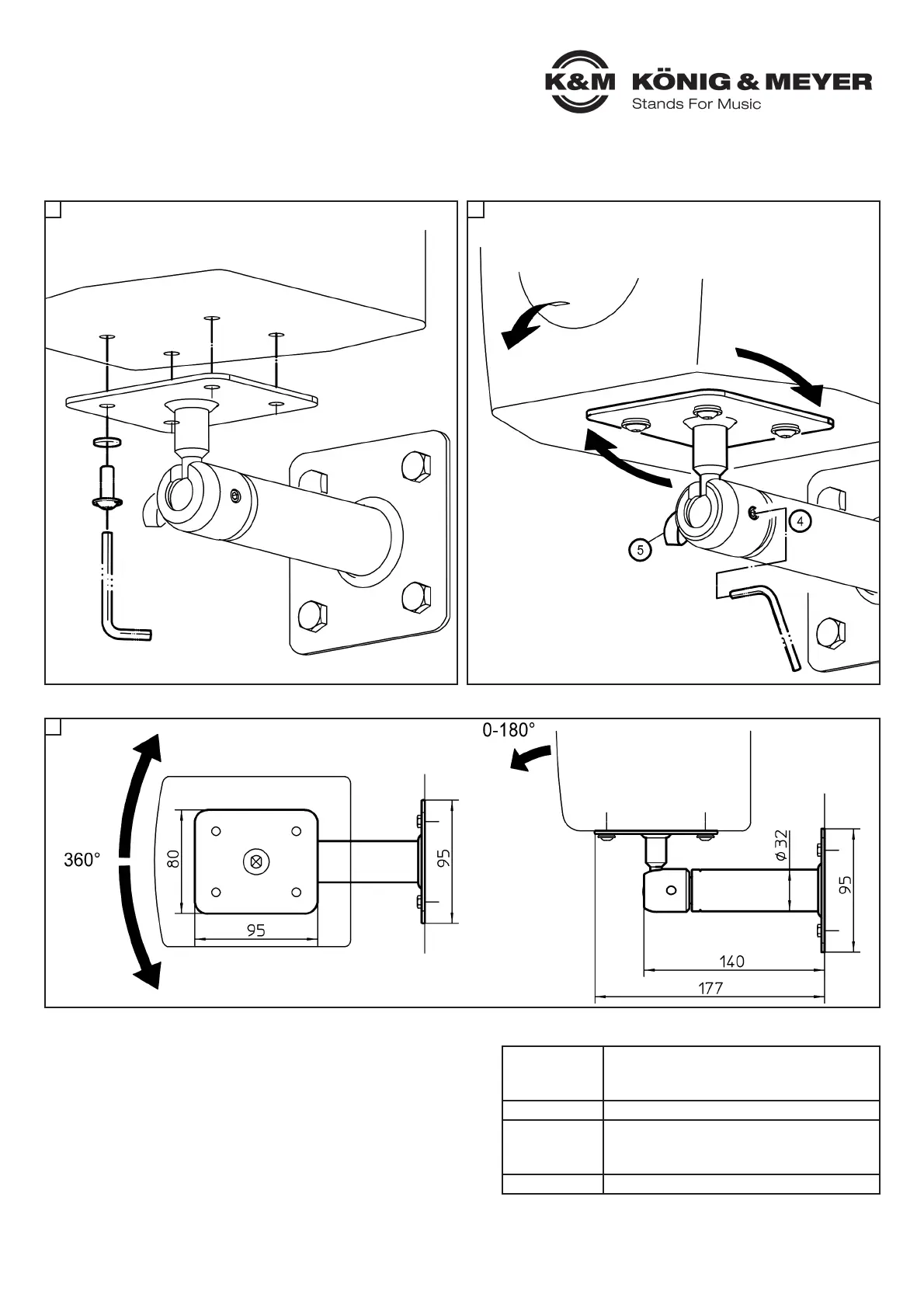

ABMESSUNGEN & VERSTELLBEREICHE
Stufenlos verstellbar in Richtung und Neigung.
a. Box festhalten, b. Flügelschraube 5 und Madenschraube 4 lösen,
c. Box in gewünschte Position bringen, d. Schrauben wieder festdrehen.
G
LAUTSPRECHER EINSTELLEN
