24496 Boxendeckenhalter
- Bei Wartungsarbeiten auf evtl. Gefährdungen achten (Einklemmen, Anstoßen, Leiter?)
- Zur Reinigung am besten ein leicht feuchtes Tuch und ein nicht scheuerndes
Reinigungsmittel benutzen
- Wird das Produkt eingesetzt bei Produktionen und Veranstaltungen gelten Prüfpflichten
lt. BGV C1 §§ 33ff (siehe auch Beiblatt Allg. Sicherheit)
FEHLERSUCHE (F) und BESEITIGUNG (B)
F: Deckenhalterung sitzt locker an der Decke
F: B: Eignung der Decke prüfen (Fachmann einschalten)
F: B: Verschraubung prüfen und nachziehen/ersetzen (Fachmann einschalten)
F: Box sitzt locker an der Halteplatte
F: B: Schrauben prüfen und nachziehen bzw. austauschen
F: B: Boxencase prüfen
F: Box neigt sich ungewollt nach vorne
F: B: Schraubverbindung 6.a nicht fest genug angezogen, d.h. Schrauben nachziehen
AUFBAUANLEITUNG (1-5)
5
6
PRÜFEN, INSTANDHALTEN, REINIGEN TECHNISCHE DATEN
Material
Platten, Rohr, Bügel: Stahl, pulverbeschichtet
schwarz
Verschraubung: Stahl, verzinkt
Lagerschalen, Kappen: Kunststoff (PE, PA)
Tragelast Lautsprecher, max. bis 25 kg
Maße B x T x H: 295 x 160 x 118 mm
Karton B x T x H: 350 x 220 x 130 mm
Gewicht netto: 1,8 kg; brutto: 2,1 kg
KÖNIG & MEYER GmbH & Co. KG
Kiesweg 2, 97877 Wertheim, www.k-m.de
24496-000-55 Rev.10 03-80-883-00 6/15

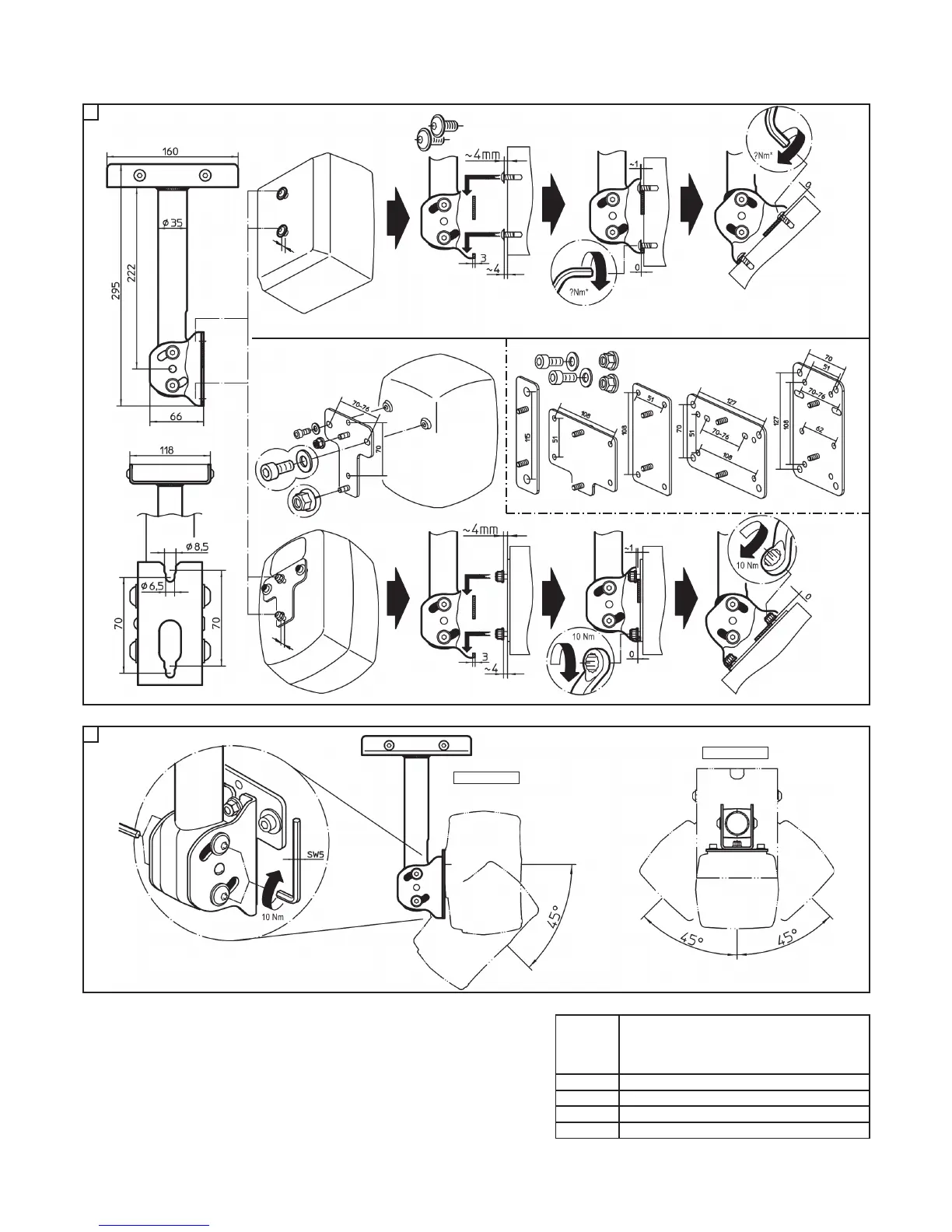

FUNKTIONEN (6)
5.a DIREKTE Verschraubung:
5.b INDIREKTE Verschraubung
5.b per ADAPTERPLATTE
5.b (Art.: 24352 -24359)
5.b.1
Muttern bis ca.4 mm
Abstand in Box eindrehen und diese bis
zum Anschlag in Halteplatte einhängen
5.a.1
Schrauben bis ca. 4 mm
Abstand in Box eindrehen und diese dann
bis zum Anschlag in Halteplatte einhängen
*Nm-Angaben des Lautsprecherherstellers beachten! -allg. 10 Nm
24359-Ad.6 24358-Ad.5 24357-Ad.4 24356-Ad.3 24354-Ad.2 24352-Ad.1
5.a.2
Untere Schraube mit
dem Schlüssel festziehen
5.a.3
Halterung nach
schwenken und
obere Schraube mit
dem Schlüssel festziehen
(Schrauben M6 oder M8 - ISO 7380, ISO 4762
nicht im Lieferumfang)
(Schrauben M6 x 14, Scheiben ø 6,4/12
und die Sicherungsmuttern M6 gehören
zum Lieferumfang der hier darge-
stellten Adapterplatten)
5.b.0
Adapterplatte mit den
beiden Inbusschrauben
fest an den Lautsprecher
schrauben
5.b.2
Untere Mutter mit dem
Schlüssel (SW10) festziehen
5.b.3
Halterung nach
schwenken und obere
Mutter mit dem Schlüssel
(SW10) festziehen (10Nm)
6.a
Vor dem Verstellen der Neigung oder der Richtung zunächst die vier
Halbrundkopfschrauben leicht lösen, gewünschte Position einstellen und
alle 4 Schrauben wieder anziehen: empf. Anziehdrehmoment (10 Nm)
Richtung: +/- 45°
Neigung:
0 - 45°
Lautsprecher mit der Halteplatte verbinden
Einstellungen: Neigung / Richtung
Seitenansicht
Halteplatte
Halte-
platte
Halte-
platte
Draufsicht
