- Schonender Umgang mit dem Stativ erhält die Teleskopierbarkeit, die Tragkraft und die Sicherheit der Installation
- Bei Wartungsarbeiten -stets im unbelasteten Zustand- auf evtl. Gefährdungen achten (Einklemmen, Anstoßen, Kippen)
- Zur Reinigung und Pflege am besten ein leicht feuchtes Tuch und ein nicht scheuerndes Reinigungsmittel benutzen
FEHLERSUCHE (F) und BESEITIGUNG (B)
F: Stativ wackelt B: Bodenunebenheiten beseitigen, Klemmschrauben nachziehen
F: Auszugrohr wackelt B: Schrauben der Spannschelle und des Sicherungringes nachziehen
F: Auszugrohr fährt ein unter Last B: Last prüfen (max.12 kg) sowie Klemmschrauben nachziehen
F: Stativ kippt B: Bodenunebenheiten beseitigen
B: Schwenkarm ausbalancieren und über einen Fuß ausrichten
BENUTZERHINWEISE / FUNKTION
PRÜFEN, INSTANDHALTEN, REINIGEN

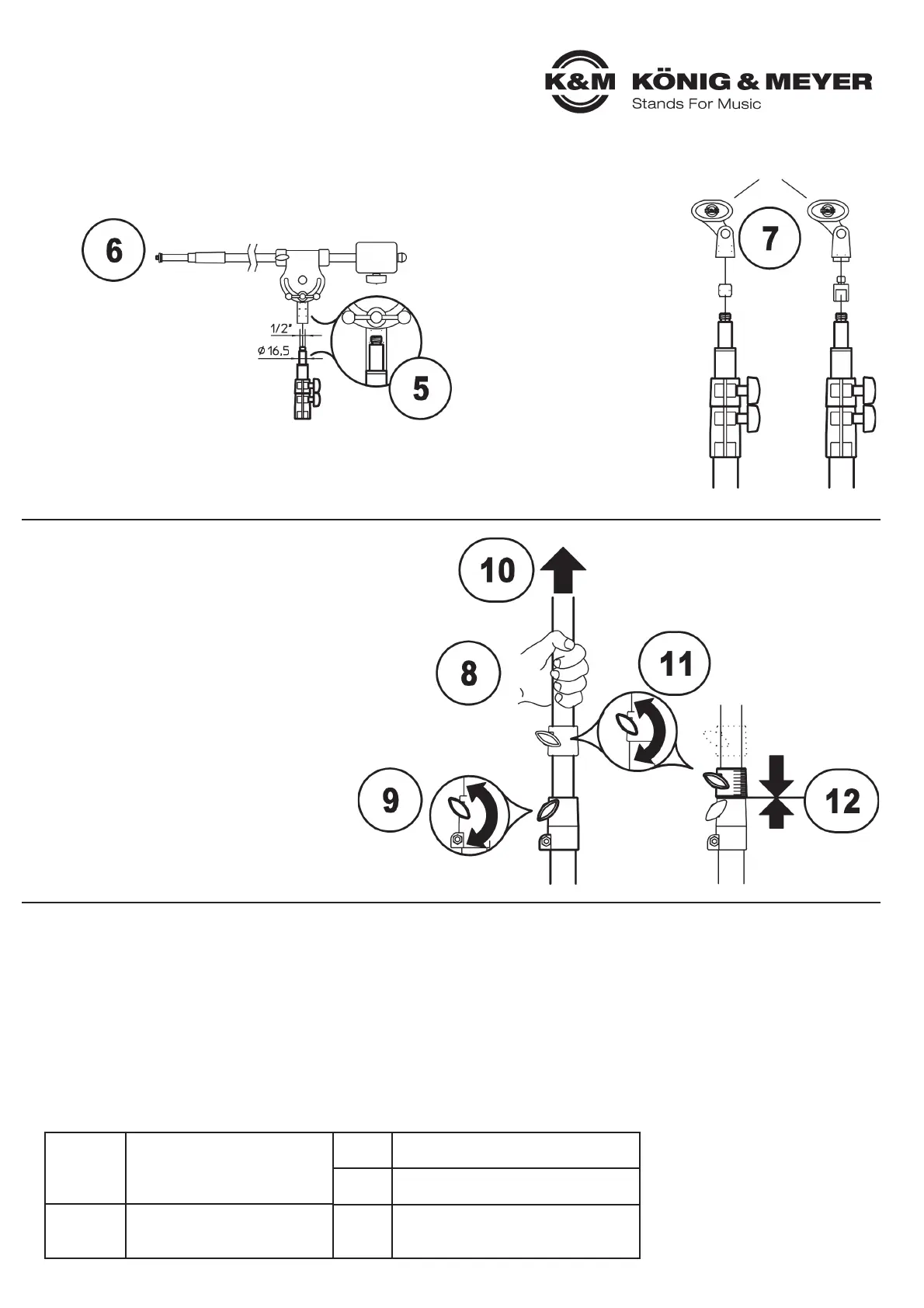

A. SCHWENKARM K&M 21231
5 Gewindebuchse (1/2") des
5 Armes auf den Gewinde-
5 bolzen (1/2") des Statives
5 setzten und miteinander bis
5 zum Anschlag verschrauben.
6 Nähere Informationen zum
6 Schwenkarm finden Sie in
6 der Bedienungsanleitung
6 des K&M 21231.
B. K&M MIKROFONKLAMMERN
B. 85035 - ø 17-22 mm
B. 85050 - ø 22-28 mm
B. 85055 - ø 28-34 mm
B. 85060 - ø 34-40 mm
B. 8507,0 - ø 34-40 mm
7 Diese Mikrofonklammern
7 verfügen jeweils über einen
7 3/8" und 5/8"-Gewindeanschluß.
7 Zur Montage am 21411 benutzen
7 Sie bitte folgende Reduziergewinde:
7 K&M 215 für 5/8"-Mikroklammern
7 K&M 218 für 3/8"-Mikroklammern
Bsp.: K&M-85050
K&M 215
(1/2"-5/8")
K&M 21231
K&M 218
(1/2"-3/8")
KÖNIG & MEYER GmbH & Co. KG
Kiesweg 2, 97877 Wertheim, www.k-m.de
21411-400-55 Rev.09 03-80-704-00 7/15
MIKROFON MONTIEREN (mit König & Meyer-Zubehör)
STATIVHÖHE EINSTELLEN
BEACHTE:
18 Vor dem Lösen der Klemmschrauben stets
18 das Auszugrohr mit einer Hand festhalten
19 Klemmschraube der Spannschelle lösen
10 Auszugrohr in gewünschte Höhe bringen und
10 Klemmschraube 9 wieder festdrehen
11 Klemmschraube des Sicherungsringes lösen
12 Sicherungsring auf der Spannschelle
12 aufsitzen lassen; Klemmschraube 11 wieder
12 festdrehen
Das Einfahren des Stativs erfolgt in
umgekehrter Reihenfolge.
TECHNISCHE DATEN / SPEZIFIKATIONEN
Material
- Rohre, Gewindebolzen: Stahl
- Schellen: Polyamid (PA)
- Parkettschoner: TPE
- Verbindungselemente: Stahl vern./verz.
Abmessungen
- Höhe: 1430-2380 mm
- Fußkreis: ø 1240 mm
Packmaß
Gewicht
B x T x H: 100 x 90 x 1170 mm
5 kg
Karton
Gewicht
B x T x H: 130 x 120 x 1185 mm
5,7 kg
Zubehör
(optional)
- Schwenkarm 21231
- Reduziergewinde 215, 218
- Mikrofonklammern 85035, 85050, 85055, 85060
- Tragetasche 21311
