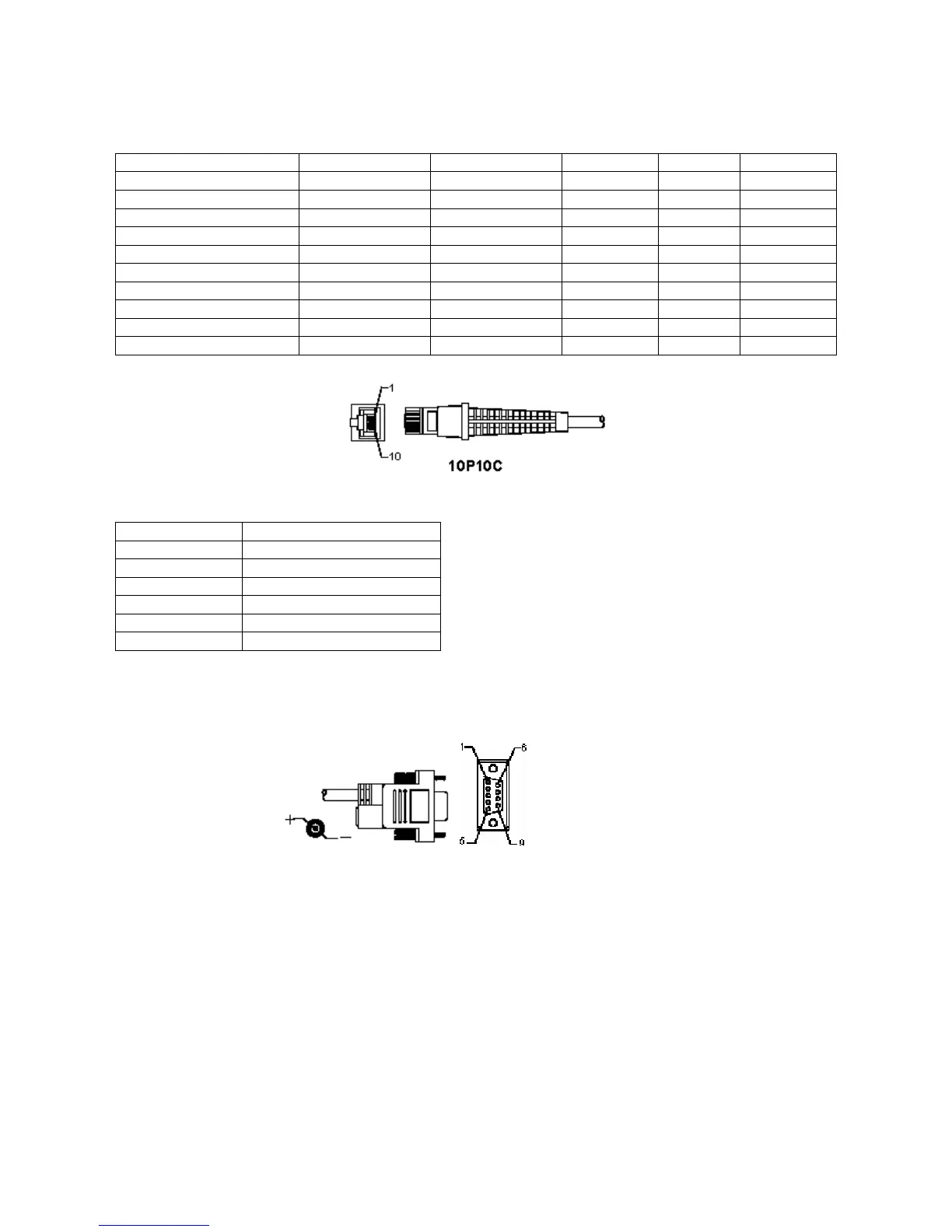

ANSCHLUSSBELEGUNG
10 Pin Modularstecker
RJ-45 Stecker 10P10C TTL WAND KB RS-232 KB-USB
1 X X x X
2 x X X X
3 PWR-CTL x X x
4 GND GND GND GND GND
5 WERT LESEN WERT LESEN PC-DATEN X PC-DATEN
6 DATEN DATEN PC-CLK X PC-CLK
7 VCC VCC VCC VCC VCC
8 SW-DET X KB-CLK X X
9 S.O.S. X KB-DATEN X X
10 X X X RX X
RS-232 Ausgangssignal
Funktion DB9F+DC (oder ohne DC)
GND 5
CTS 7
RTS 8
RX 3
TX 2
VCC+5V 9
Hinweis:
Für PC-Anwendungen wird ein Kabel mit DC-Buchse benötigt, um eine externe Stromversorgung
vorzunehmen.
DB9F+DC –Buchse
Innen (+)
