215

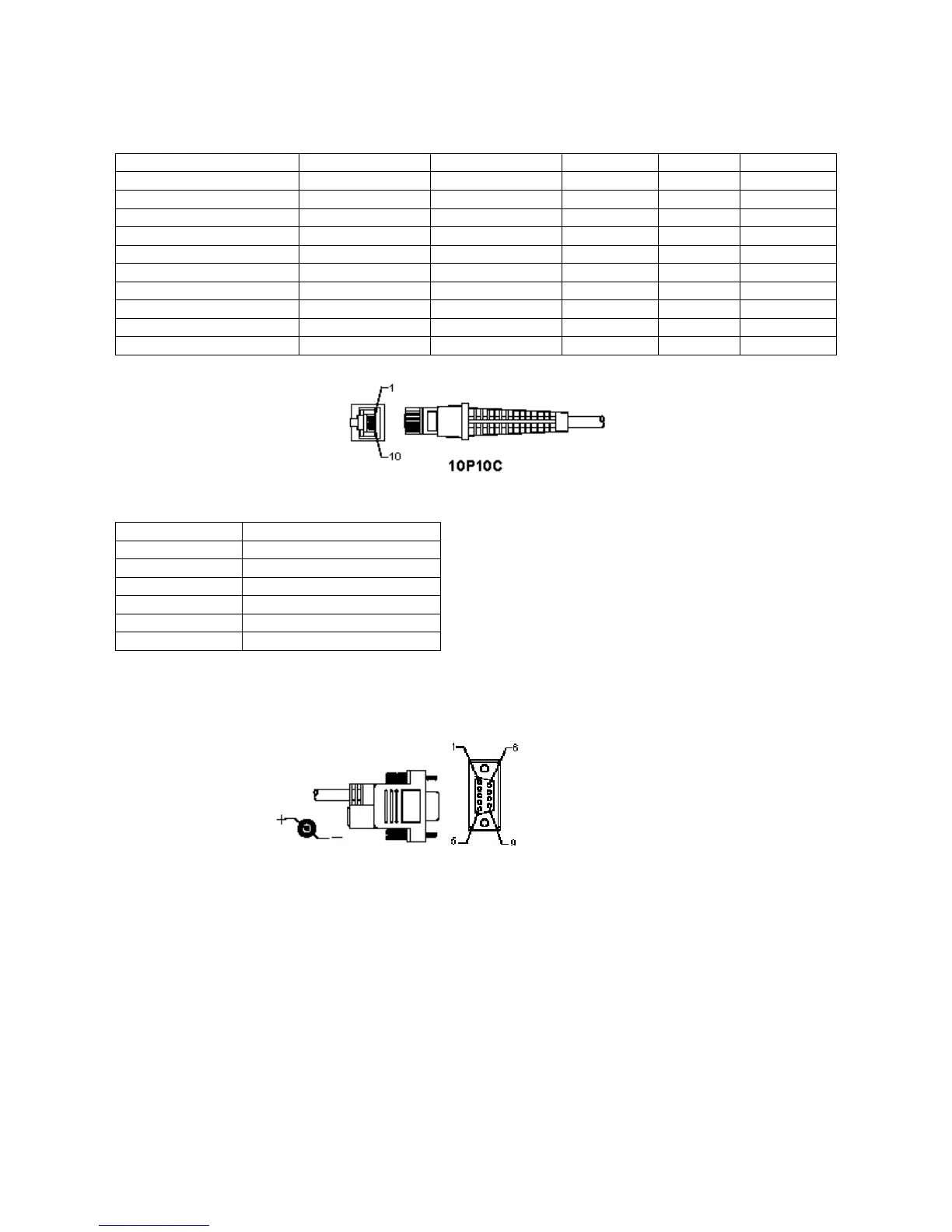

PINTOEWIJZING
10-Pins modulaire stekker
RJ-45 Mannelijk 10P10C TTL WAND KB RS-232 KB USB
1 X X x X
2 x X X X
3 PWR-CTL x X x
4 GND GND GND GND GND
5 GOED LEZEN GOED LEZEN PC-DATA X PC-DATA
6 DATA DATA PC-CLK X PC-CLK
7 VCC VCC VCC VCC VCC
8 SW-DET x KB-CLK X X
9 S.O.S. X KB-DATA x X
10 x x x RX x
RS-232-signaaluitgang
Functie DB9F+DC (of zonder DC)
GND 5
CTS 7
RTS 8
RX 3
TX 2
VCC+5V 9
Opmerking:
Voor PC-toepassingen is een kabel met een DC-voedingsstekker vereist om een externe voedingsingang te
accepteren.
DB9F+DC-aansluiting
Binnenste (+)
