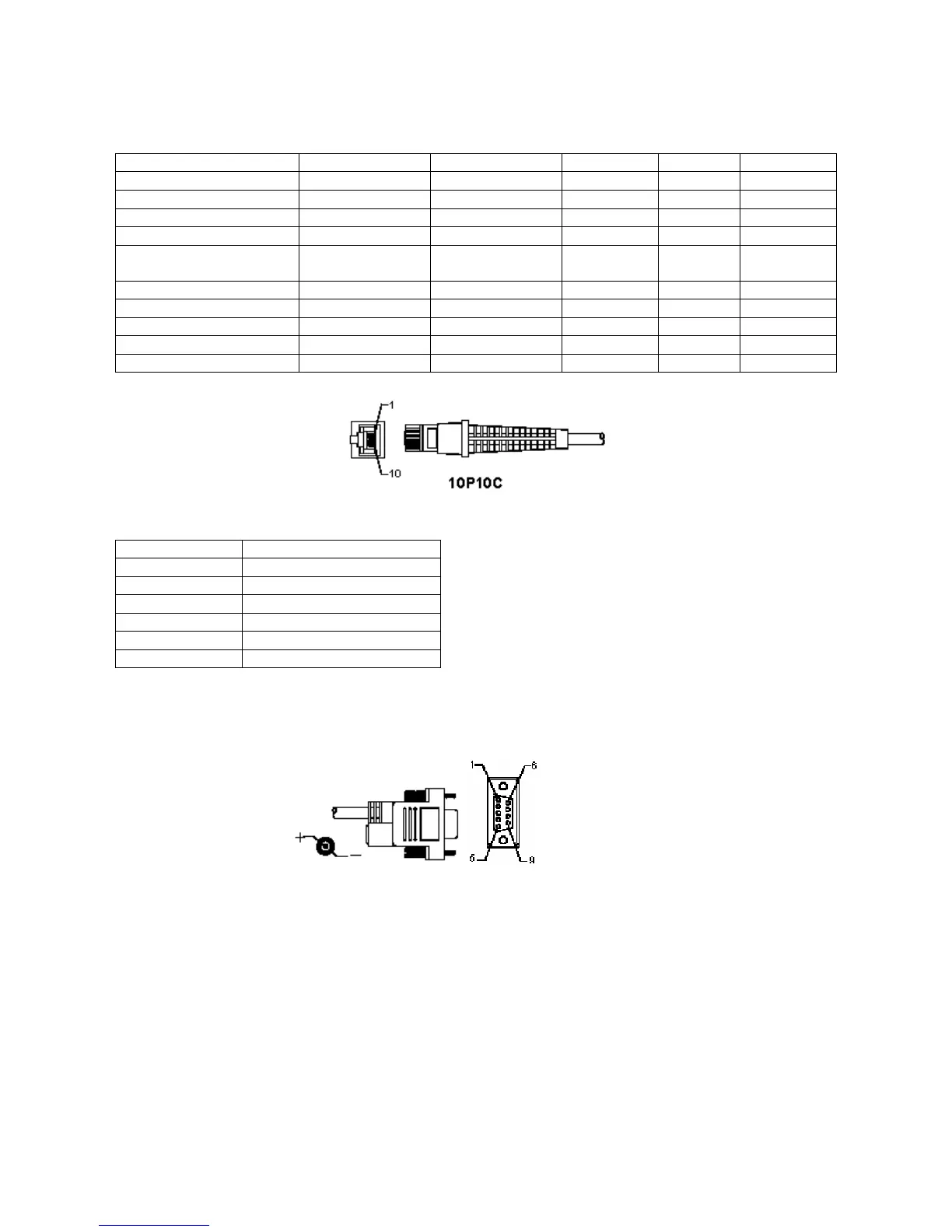

ASSEGNAZIONE PIN
Spinotto modulare a 10 pin
RJ-45 Maschio 10P10C TTL WAND KB RS-232 KB USB
1 X X X X
2 X X X X
3 PWR-CTL x x X
4 GND GND GND GND GND
5
BUONA
LETTURA
BUONA
LETTURA
PC-DATA X PC-DATA
6 DATA DATA PC-CLK X PC-CLK
7 VCC VCC VCC VCC VCC
8 SW-DET x KB-CLK X X
9 S.O.S. X KB-DATA x X
10 x x x RX x
Segnale uscita RS-232
Funzione DB9F+DC (o senza DC)
GND 5
CTS 7
RTS 8
RX 3
TX 2
VCC+5V 9
Nota:
Per applicazioni PC, è necessario un cavo con un jack di alimentazione DC per accettare un ingresso di
alimentazione esterno.
DB9F+DC –Jack
Interno (+)
