323

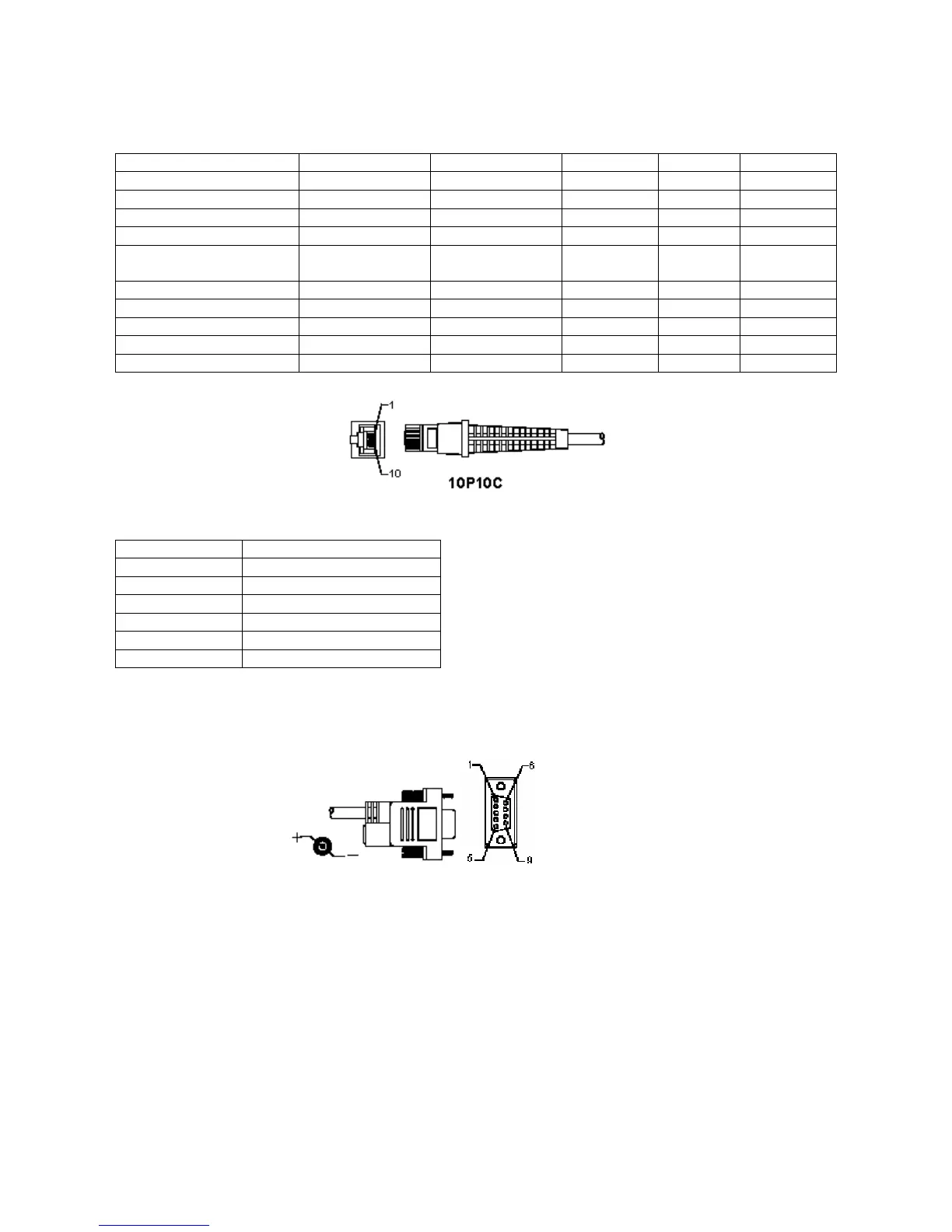

ASIGNACIÓN DE PIN
Toma modular de 10 patillas
RJ-45 Macho 10P10C TTL LÁPIZ LECTOR KB RS-232 KB USB
1 X X X X
2 X X X X
3 PWR-CTL X X X
4 GND GND GND GND GND
5
BUENA -
LECTURA
BUENA -
LECTURA
PC-DATOS X PC-DATOS
6 DATOS DATOS PC-CLK X PC-CLK
7 VCC VCC VCC VCC VCC
8 SW-DET x KB-CLK X X
9 S.O.S. X KB-DATOS x X
10 x x x RX x
Salida de señal RS-232
Función DB9F+DC (o sin CC)
GND 5
CTS 7
RTS 8
RX 3
TX 2
VCC+5V 9
Nota:
Para aplicaciones de PC, se necesita un cable con una toma de alimentación CC para aceptar una entrada
de alimentación externa.
DB9F+DC –Toma
Interna (+)
