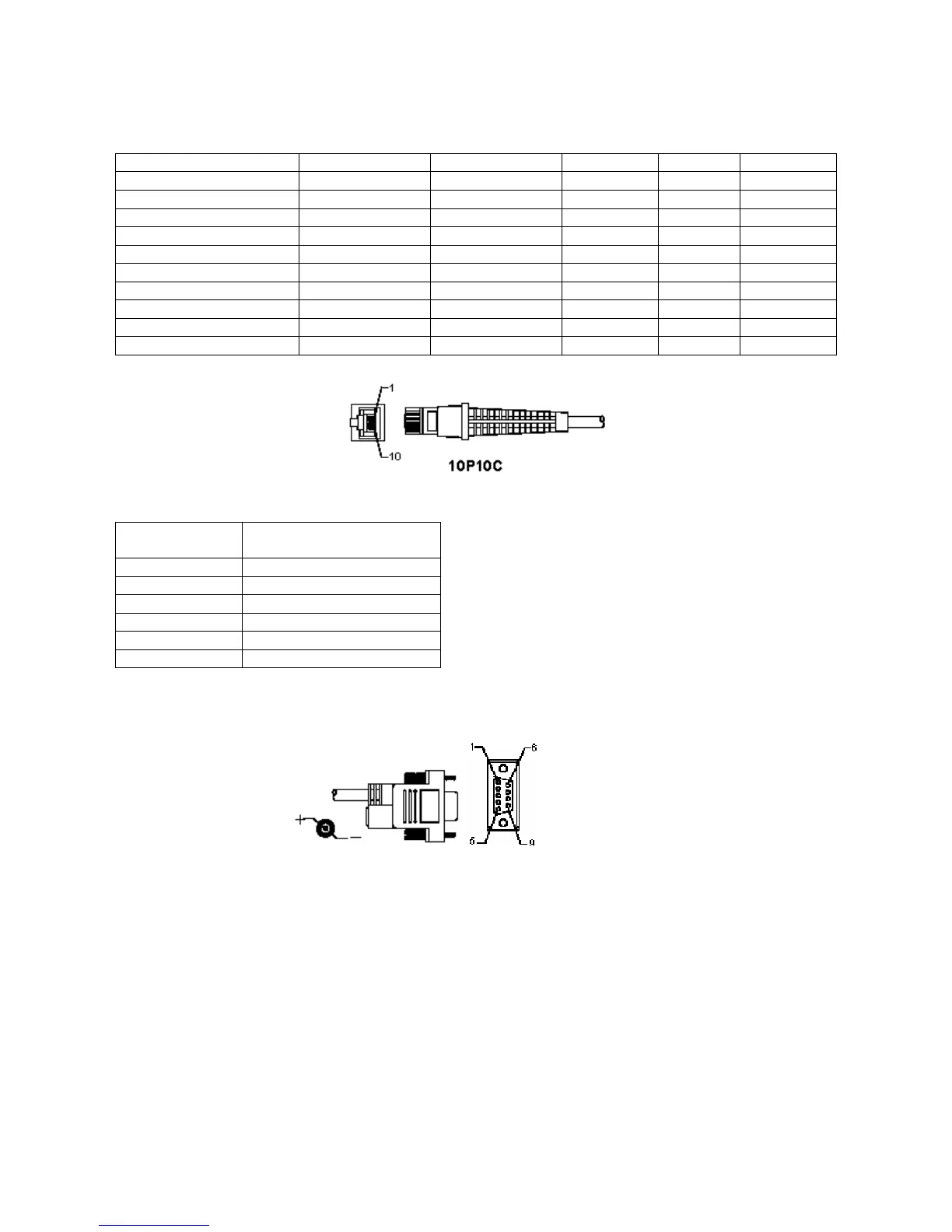

ÉRINTKEZŐKIOSZTÁS
10-Érintkezős RJ Dugasz
RJ-45 dugasz 10P10C TTL WAND KB RS-232 KB USB
1 X X x X
2 x X X X
3 PWR-CTL x X x
4 FÖLD FÖLD FÖLD FÖLD FÖLD
5 GOOD-READ GOOD-READ PC-DATA X PC-DATA
6 ADAT ADAT PC-CLK X PC-CLK
7 VCC VCC VCC VCC VCC
8 SW-DET x KB-CLK X X
9 S.O.S. X KB-DATA x X
10 x x x RX x
RS-232 jel kimenet
Funkció
DB9F+DC (vagy DC (táp)
nélkül)
FÖLD 5
CTS 7
RTS 8
RX 3
TX 2
VCC+5V 9
Megjegyzés:
Számítógépes alkalmazásokhoz tápcsatlakozós kábel kell, amellyel megoldható a külső táplálás.
DB9F+DC –Jack
Belső (+)
