431

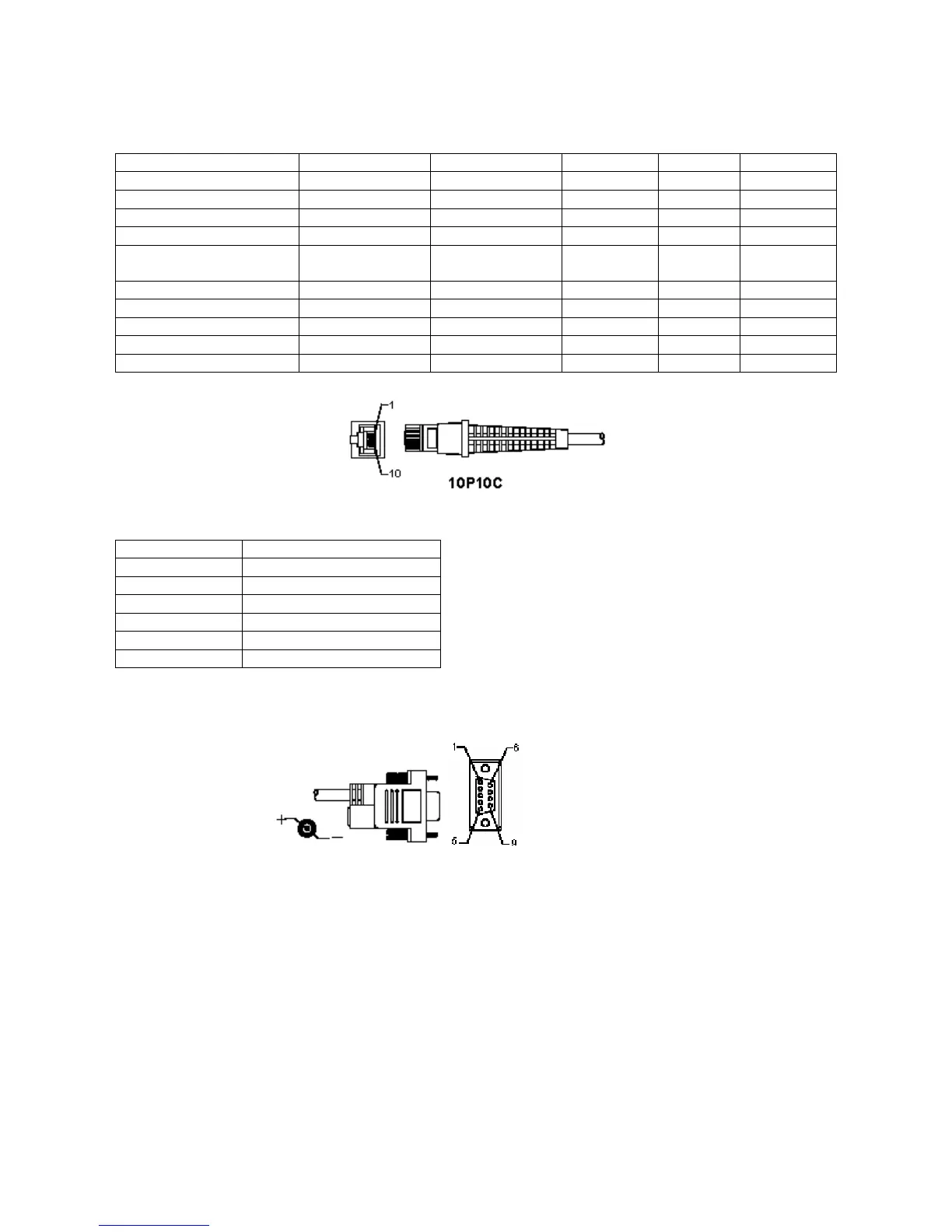

PIN-KOODIN MÄÄRITTÄMINEN
10-piikkinen moduuliliitin
RJ-45 Uros 10P10C TTL WAND KB RS-232 KB USB
1 X X x X
2 x X X X
3 PWR-CTL x X x
4 GND GND GND GND GND
5
ONNISTUNUT
LUENTA
ONNISTUNUT
LUENTA
PC-TIEDOT X PC-TIEDOT
6 TIEDOT TIEDOT PC-CLK X PC-CLK
7 VCC VCC VCC VCC VCC
8 SW-DET x KB-CLK X X
9 S.O.S. X KB-TIEDOT x X
10 x x x RX x
RS-232-SIGNAALIN TULO
Toiminto DB9F+DC (tai ilman DC)
GND 5
CTS 7
RTS 8
RX 3
TX 2
VCC+5V 9
Huomaa:
PC-sovelluksissa vaaditaan vaihtovirtapistorasia ulkoisen virtalähteen hyväksymiseksi.
DB9F+DC –pistorasia
Sisäinen (+)
