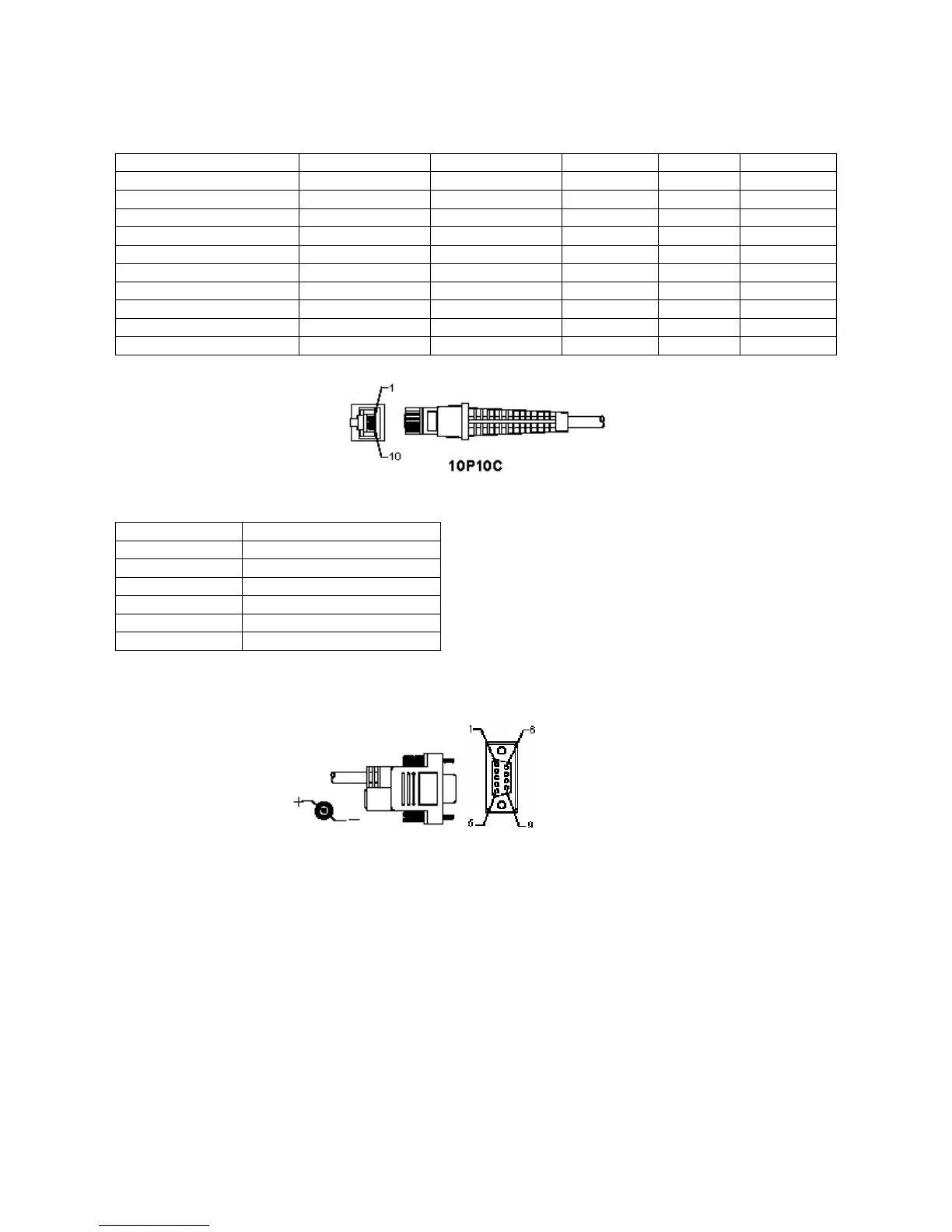

TILLDELNING AV PIN
10 Pin modulär plugg
RJ-45 Han 10P10C TTL WAND KB RS-232 KB USB
1 X X x X
2 x X X X
3 PWR-CTL x X x
4 GND GND GND GND GND
5 BRA-AVLÄST BRA-AVLÄST PC-DATA X PC-DATA
6 DATA DATA PC-CLK X PC-CLK
7 VCC VCC VCC VCC VCC
8 SW-DET x KB-CLK X X
9 S.O.S. X KB-DATA x X
10 x x x RX x
RS-232 Signalutgång
Funktion DB9F+DC (eller utan DC)
GND 5
CTS 7
RTS 8
RX 3
TX 2
VCC+5V 9
Obs:
För datorprogram, är en kabel med ett DC-uttag som krävs för att ta emot en extern ingående effekt.
DB9F+DC –uttag
Inner (+)
