27

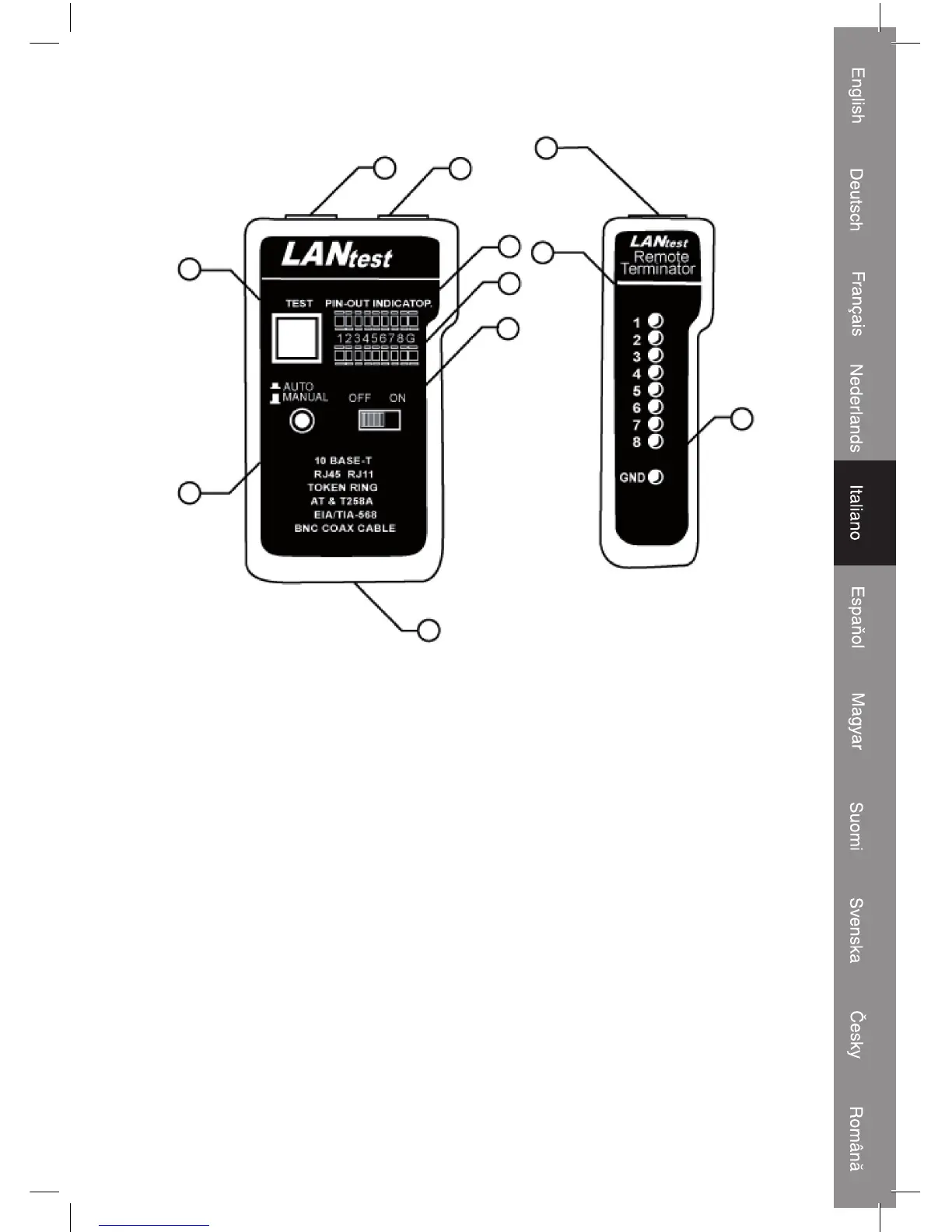

Unità
principale
Unità a
distanza
1) Jack RJ45
2) Jack RJ45
3) Display LED per estremità sorgente (jack 1)
4) Display LED per estremità ricevente (jack 2)
5) Interruttore di alimentazione
6) Interruttore LED modalità scansione
7) Interruttore test per scansione manuale
8) Jack RJ45
9) Display LED per estremità ricevente (uguale a jack 2)
10) LED messa a terra per estremità ricevente
11) Vano batterie (9 V a blocco)
Funzionamento e collegamento:
Test loop di prova
1) Test cavo 10 Base-T.
• inserire una delle estremità del cavo da testare nella sorgente del jack RJ45
(contrassegnata con “”) e un'altra estremità del cavo da testare nei jack RJ45
riceventi.
7
6
11
1
8
9
10
2
3
4
5
