28
• Far scorrere l'interruttore su ON. In modalità automatica, i LED si illumineranno in
sequenza, per indicare lo stato del fi lo. In modalità manuale, il primo LED si illuminerà,
indicando lo stato del fi lo. Premere un pulsante sull'unità a distanza per continuare sul
fi lo successivo.
• Scegliere la modalità di scansione automatica o la modalità di scansione manuale
premendo l'interruttore automatico/manuale.
• Se il fi lo è in buone condizioni, i LED superiore e inferiore si illumineranno
contemporaneamente.

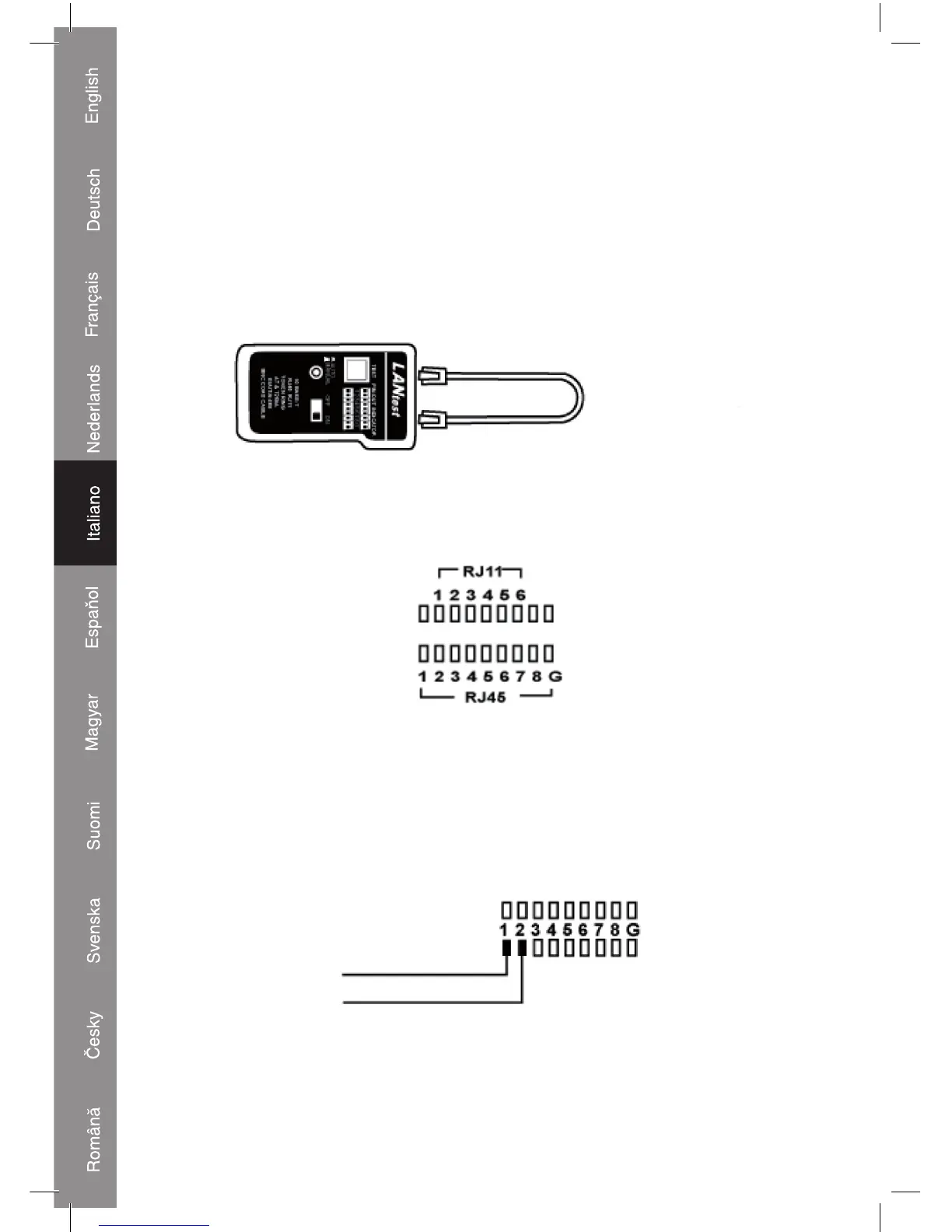

Test loop di prova
2) Test del cavo modulare
• Attenersi alle procedure del test del cavo 10 Base-T. Il display del LED deve comunque
essere letto secondo quanto illustrato di seguito.
3) Test cavo 10 Base-2
• Inserire i 2 cavi dell'adattatore BNC connessi su entrambi i jack RJ45, quindi collegare il
cavo da testare a entrambe le estremità dei cavi dell'adattatore BNC.
• Per le altre procedure, consultare il test del cavo 10 Base-T.
Nota: il pin centrale di BNC deve apparire sul LED 1 e il pin di schermatura di BNC deve
apparire sul LED 2 (vedere la fi gura più avanti).
PIN CENTRALE BNC
SCHERMATURA BNC
Nota 2: Poiché i cavi 10 Base-2 sono dotati di 2 soli fi li, si consiglia di leggere il risultato
della scansione LED con la modalità manuale.
