39

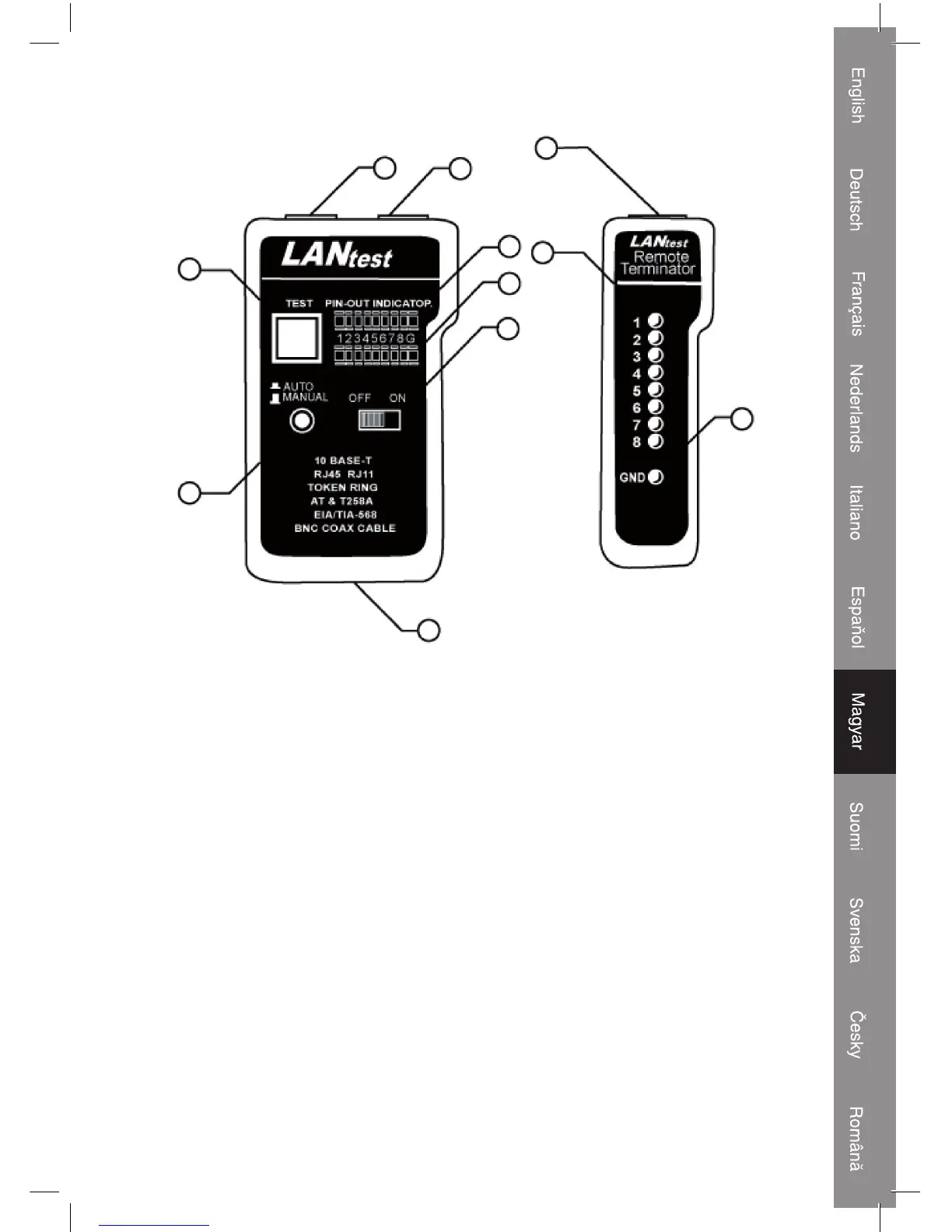

Master
egység
Távoli
egység
1) RJ45 jack-csatlakozó
2) RJ45 jack-csatlakozó
3) LED kijelző a küldő véghez (jack-csatlakozó 1)
4) LED kijelző a fogadó véghez (jack-csatlakozó 2)
5) Be- és kikapcsoló
6) Letapogatási mód kapcsoló LED-je
7) Tesztkapcsoló manuális letapogatáshoz
8) RJ45 jack-csatlakozó
9) LED kijelző a fogadó véghez (ugyananaz mint jack-csatlakozó 2)
10) Földelés LED a fogadó véghez
11) Teleptartó rekesz (9 V blokk)
Kezelés és csatlakoztatás:
Vizsgálóhurok
1) 10Base-T kábel tesztelése.
• a tesztelt kábel egyik végét dugaszolja a (“” jelzésű) küldő RJ45 jack-csatlakozóra, a
tesztelt kábel másik végét pedig a fogadó RJ45 jack-csatlakozókra.
7
6
11
1
8
9
10
2
3
4
5
