40
• Kapcsolja be a készüléket a be- és kikapcsolóval. Automatikus módban a LED-ek
egymás után kigyulladva jelzik a vezeték állapotát. Manuális módban először az első
LED gyullad ki, és az első vezeték állapotát jelzi. A remote unit (távoli egység) egyik
gombjának megnyomásával léphet tovább a következő vezetékhez.
• Az Auto/Manual kapcsolót lenyomva állítsa a készüléket automatikus vagy manuális
letapogató módba.
• Ha a vezeték rendben van, a felső és az alsó LED egyidejűleg kezd világítani.

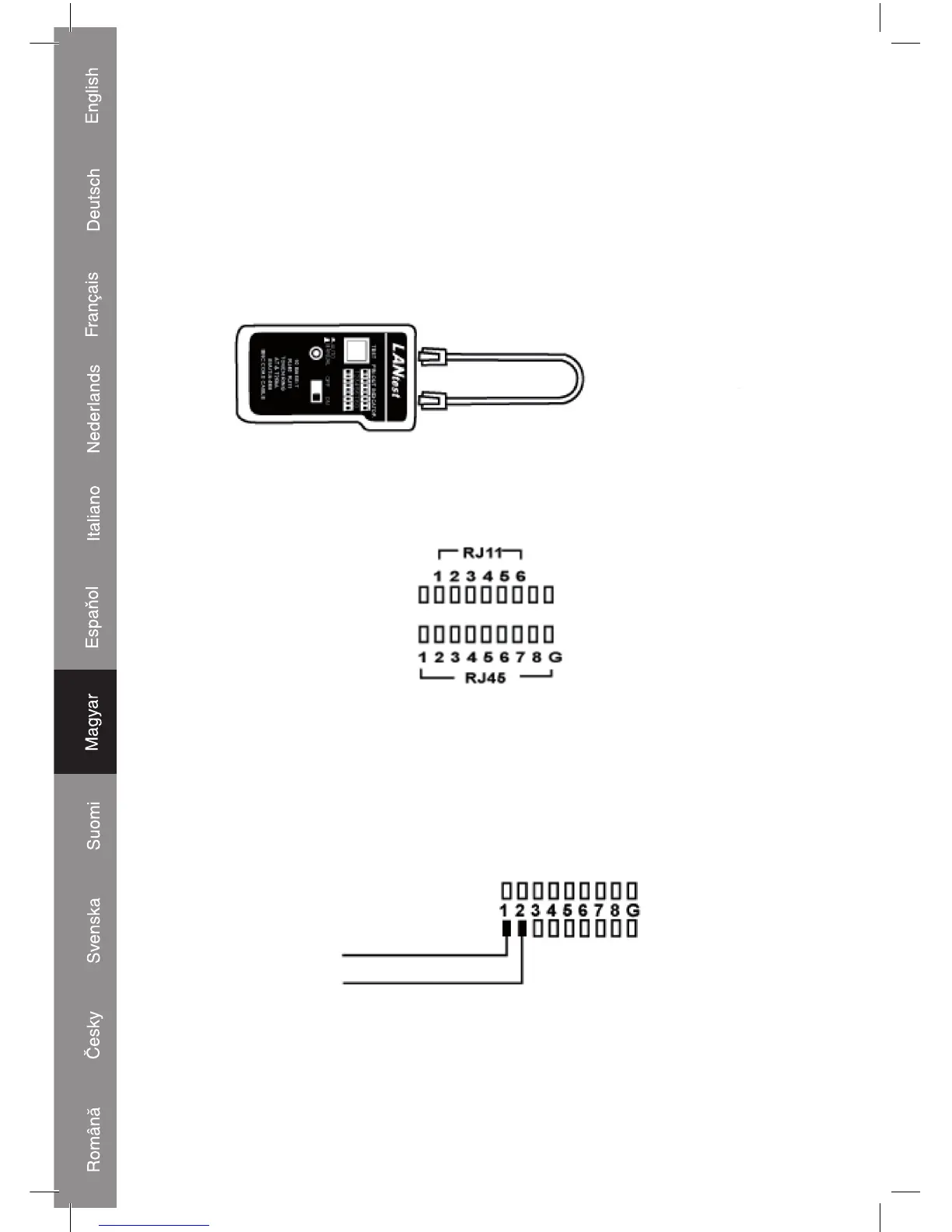

Vizsgálóhurok
2) Moduláris kábel tesztelése
• Végezze el a 10Base-T kábel tesztelésénél megismert eljárást. A LED kijelzőt viszont
az alábbi ábra szerint kell leolvasni.
3) 10Base-2 kábel tesztelése
• Dugaszolja a 2 mellékelt BNC adapterkábelt mindkét RJ45 jack-csatlakozóra, majd
csatlakoztassa a tesztelt kábelt a BNC adapterkábel mindkét végéhez.
• A többi eljárás a 10Base-T kábel tesztelésénél megismerttel azonos.
Megjegyzés: a BNC középső érintkezőjét az 1. LED-en, a BNC árnyékoló érintkezőjét a
2. LED-en kell leolvasni (lásd az alábbi ábrát).
BNC KÖZÉPSŐ
ÉRINTKEZŐ
BNC ÁRNYÉKOLÓ
Megjegyzés 2: Mivel a 10Base-2 kábelben csak 2 vezeték van, azt javasoljuk, hogy a
LED-en a manuális letapogatás eredményét olvassa le.
