45

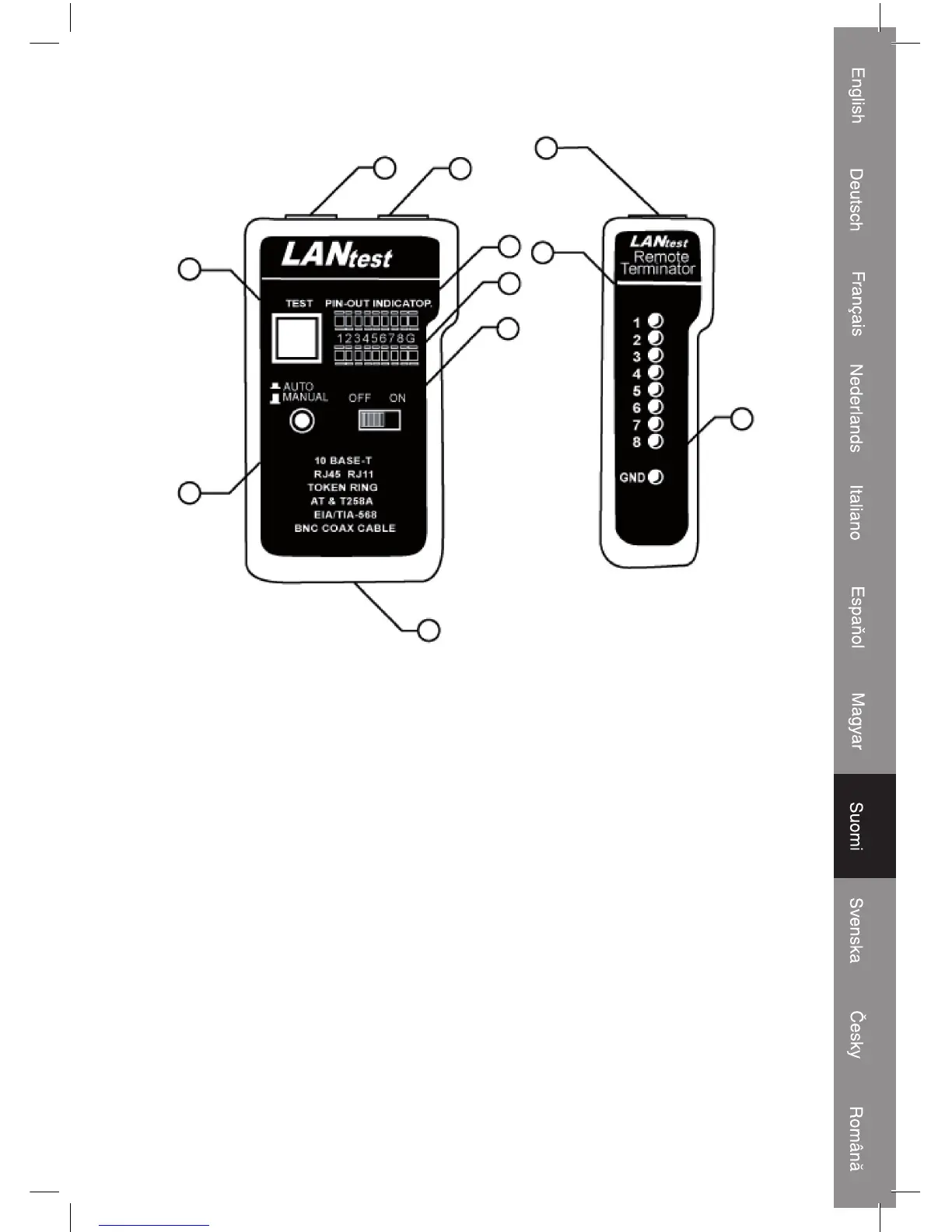

Pääyksikkö Kaukoyksikkö
1) RJ45-liitin
2) RJ45-liitin
3) LED-näyttö lähdepäätä varten (liitin 1)
4) LED-näyttö vastaanottavaa päätä varten (liitin 2)
5) Virtakytkin
6) Selaustilan LED-kytkin
7) Testikytkin manuaalista selaus
8) RJ45-liitin
9) LED-näyttö vastaanottavaa päätä varten (vastaa liitintä 2)
10) Maadoituksen LED vastaanottavaa päätä varten
11) Paristokotelo (9 V akku)
Toiminta ja kytkentä:
Kaikutesti
1) 10Base-T -kaapelin testaus.
• Liitä testattavan kaapelin toinen pää lähteenä toimivaan RJ45-liittimeen (merkitty “”) ja
toinen testattavan kaapelin pää vastaanottaviin RJ45-liittimiin.
7
6
11
1
8
9
10
2
3
4
5
