46
• Liu'uta virtakytkin päälle. Audiotilassa LED-merkkivalot syttyvät vuoron perään ja ne
osoittavat johdon tilan. Manuaalisessa tilassa ensimmäinen LED-merkkivalo syttyy
ja osoittaa ensimmäisen johdon tilan. Paina kaukoyksikön painiketta jatkaaksesi
seuraavaan johtoon.
• Valitse Auto/Manual -kytkin vaitaksesi automaattisen Auto-selaustilan tai manuaalisen
Manual-selaustilan painamalla Auto/Manual-kytkintä.
• Kun johto on hyväksyttävä, laitteen ylä- ja alamerkkivalot syttyvät samanaikaisesti.

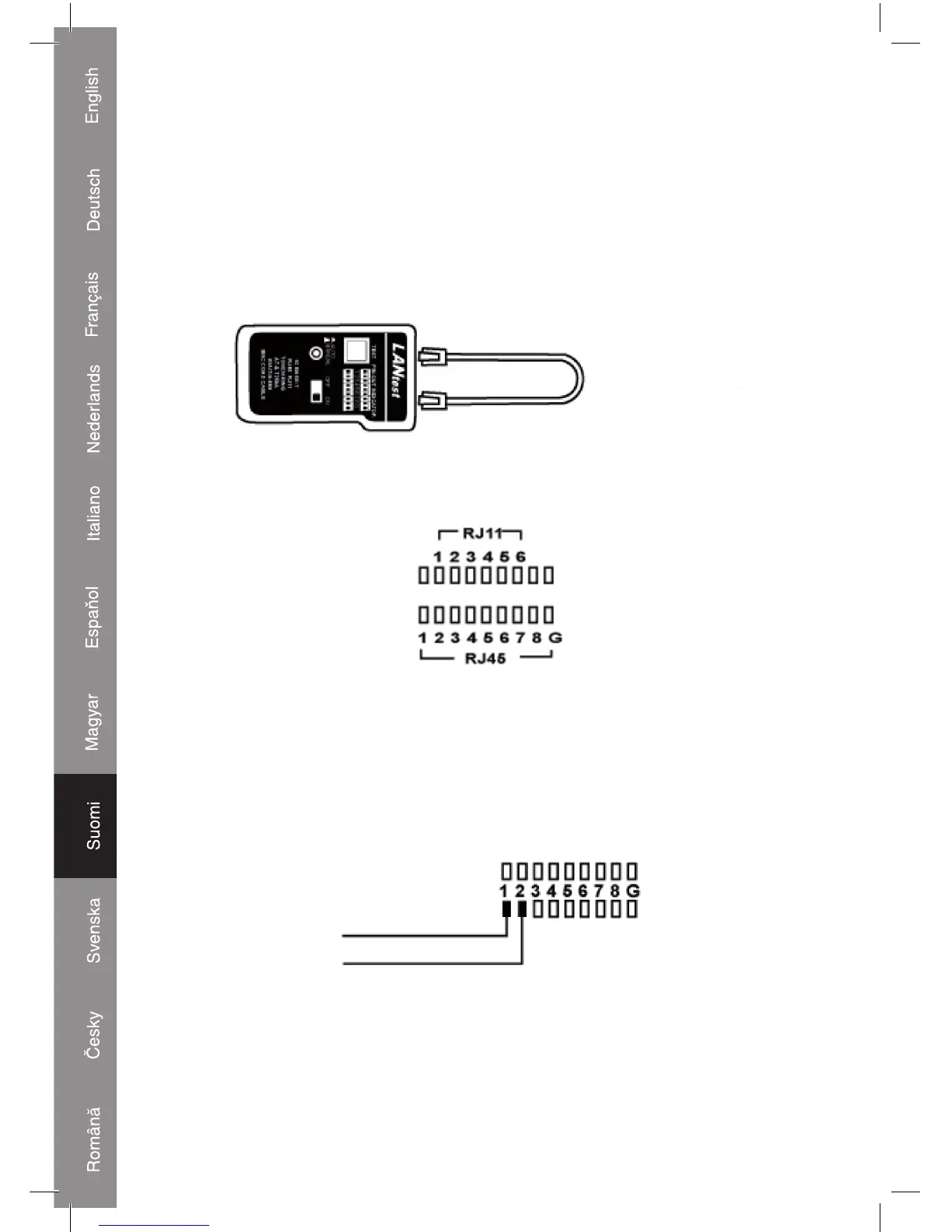

Kaikutesti
2) Modulaarinen kaapelitesti
• Noudata 10Base-T -kaapelitestin ohjeita. LED-näyttö tulee lukea kuitenkin seuraavasti.
3) 10Base-2 -kaapelitesti
• Liitä 2 liitettyä BNC-sovitinkaapelia molempiin RJ45-liittimiin, kytke testattava kaapeli
molempiin BNC-sovitinkaapelien päihin.
• Noudata tämän jälkeen 10Base-T-kaapelitestin ohjeita.
Huom: BNC-kaapelin keskuspiikki on luettava yksiköstä LED 1 ja BNC-kaapelin
suojapiikki tulee lukea yksiköstä LED 2 (katso kuva alla)
BNC-KESKUSPIIKKI
BNC-SUOJAUS
Huom 2: Koska 10Base-2 -kaapelissa on vain 2 johtoa, suosittelemme LED-valon
tuloksen lukemista manuaalista tilaa käyttäen.
