Hlavní
jednotka
Vzdálená
jednotka

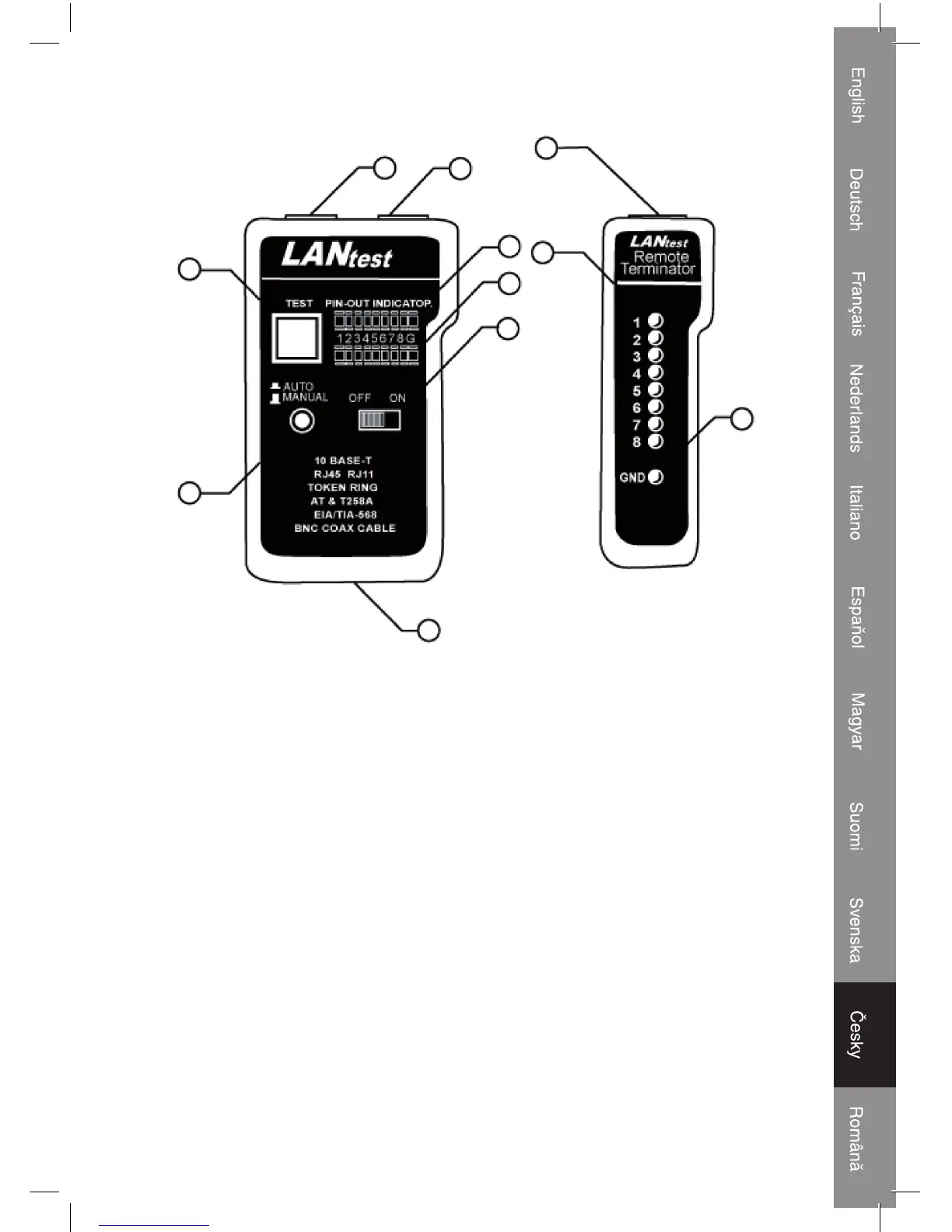

1) Konektor RJ45
2) Konektor RJ45
3) LED displej pro zdrojový konec (jack 1)
4) LED displej pro přijímací konec (jack 2)
5) Hlavní vypínač
6) LED indikátor přepínače skenovacího režimu
7) Spínač testování při ručním skenování
8) Konektor RJ45
9) LED displej pro přijímací konec (stejný jako jack 2)
10) LED indikace uzemnění na přijímacím konci
11) Držák baterie 9 V
Obsluha a zapojení:
Test vratné smyčky
1. Test kabelu 10Base-T
• Zapojte jeden konec testovaného kabelu do zdrojového konektoru RJ45 (s označením
„“) a druhý konec testovaného kabelu zapojte do přijímacího konektoru RJ45.
7
6
11
1
8
9
10
2
3
4
5
