• Zapněte hlavní vypínač do polohy ON. V automatickém režimu testování se začnou
LED diody postupně rozsvěcovat a indikují stav jednotlivých vodičů v kabelu. V ručním
testovacím režimu se rozsvítí první LED dioda, indikující stav prvního vodiče. Stisknutím
tlačítka na jednotce testeru přejděte na kontrolu dalšího vodiče.
• Stiskem přepínače Auto/Manual můžete zvolit automatický nebo manuální režim
testování jednotlivých vodičů.
• Je-li vodič v pořádku, rozsvítí se současně horní a spodní LED dioda.

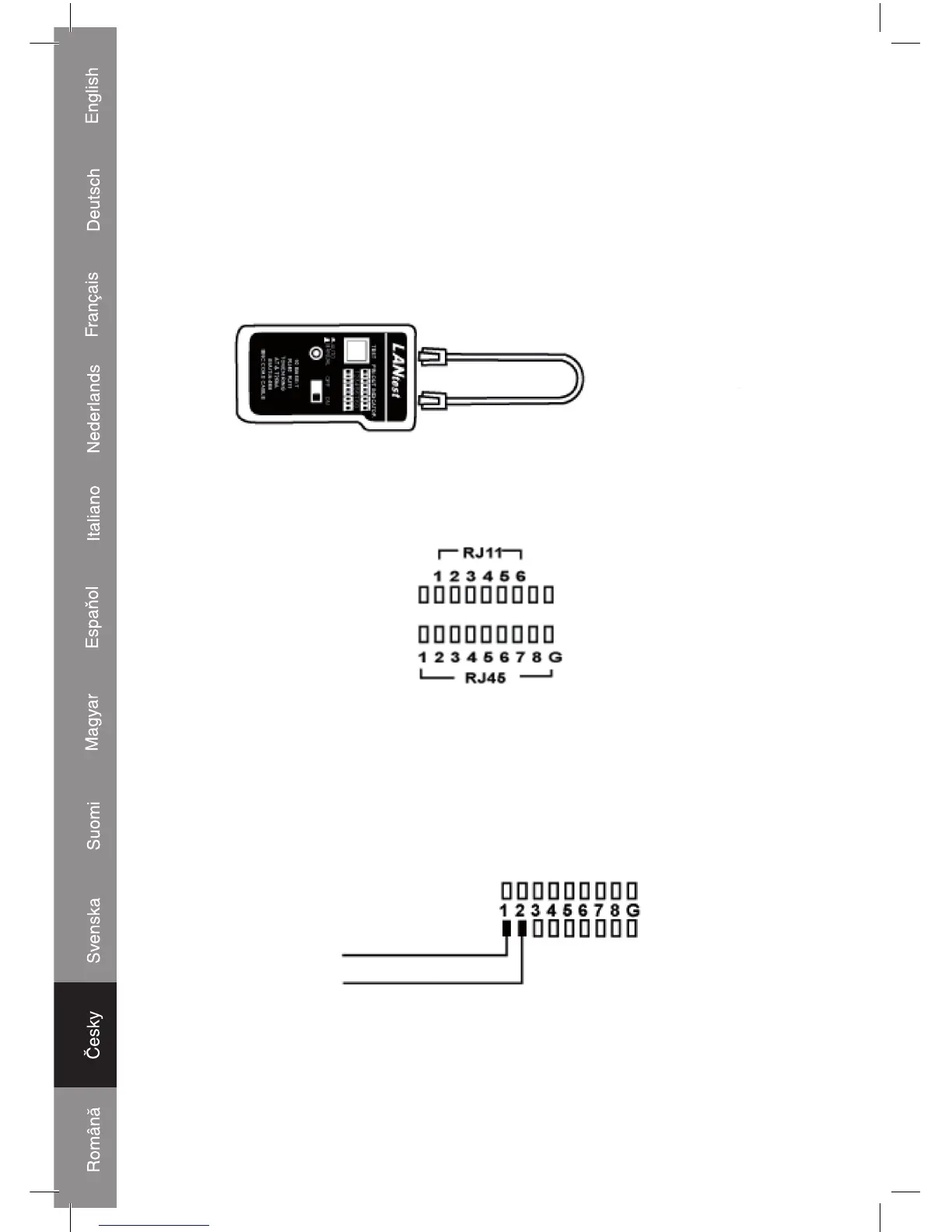

Test vratné
smyčky
2. Testování modulačního kabelu
• Postupujte stejně jako při testování kabelu 10Base-T. Ale v tomto případě vyhodnoťte
LED displej podle následujícího zobrazení:
3. Test kabelu 10Base-2
• Zapojte 2 přiložené kabelové adaptéry do obou konektorů RJ45 a pak připojte testovaný
kabel k oběma koncům kabelových BNC adaptérů.
• Dál postupujte stejně jako při testování kabelu 10Base-T.
Poznámka: Středový (živý) kontakt sledujte na diodě LED 1 a stínění v BNC konektoru
na LED 2 (viz následující obrázek).
STŘEDNÍ KONTAKT
BNC
STÍNĚNÍ BNC
Poznámka 2: Vzhledem k tomu, že kabel 10Base-2 má pouze 2 vodiče, doporučujeme
při jeho zkoušení sledovat výsledek na LED diodách v režimu ručního
testování.
