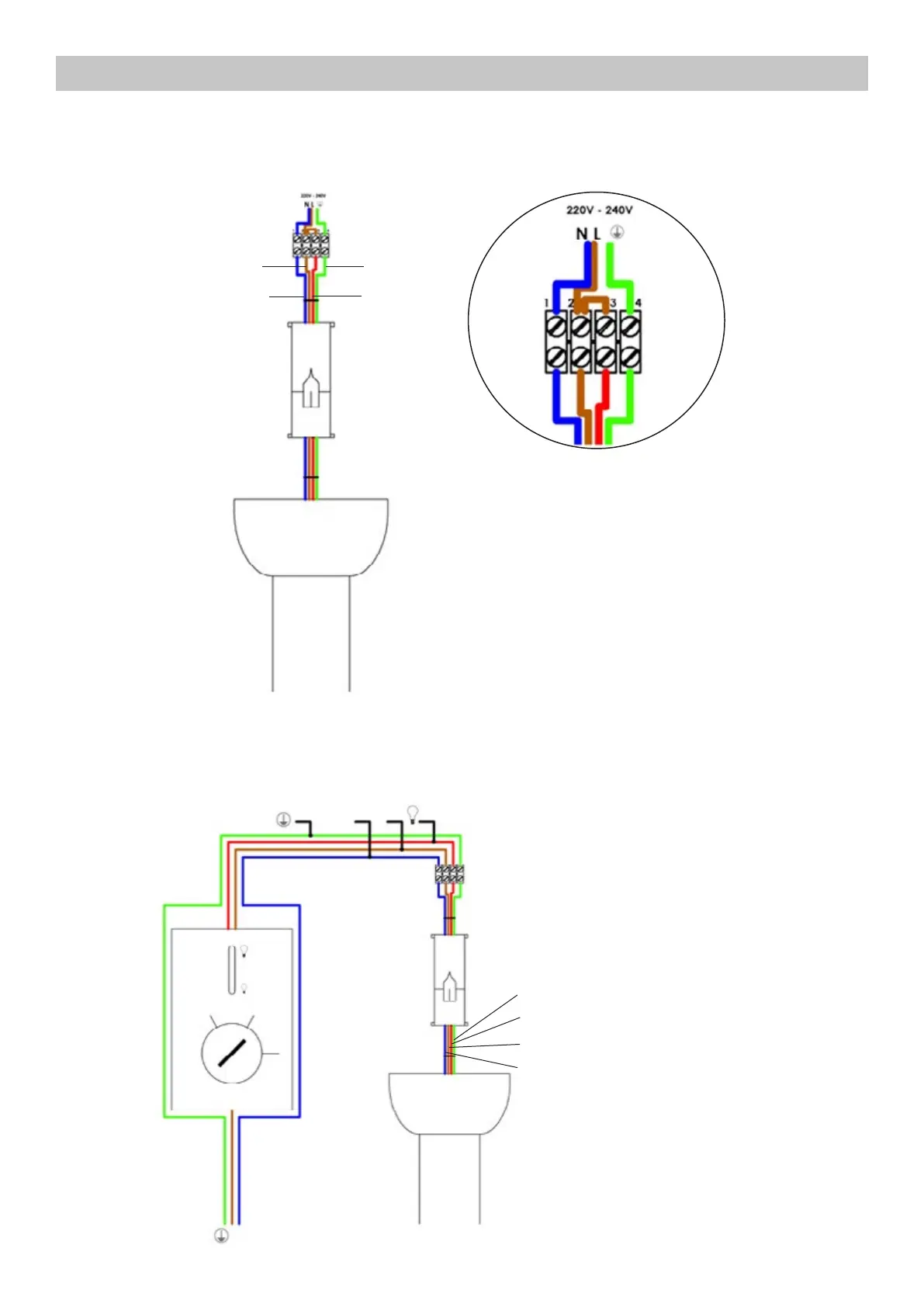

CONNESSIONI ELETTRICHE
A: VENTILATORE COLLEGAMENTO DIRETTO
VERDE
N = N = BLU
L = L = MARRONE
SIMBOLO MESSA A TERRA = VERDE
SIMBOLO LAMPADINA= LUCE= ROSSO
ROSSO
MARRONE
BLU
B. VENTILATORE CON VARIATORE DI VELOCITÀ
VERDE
ROSSO
MARRONE
BLU
N = N = BLU
L = L = MARRONE
SIMBOLO MESSA A TERRA = VERDE
SIMBOLO LAMPADINA= LUCE= ROSSO
LN
L N
220V - 240V
1 2 3 4
