102

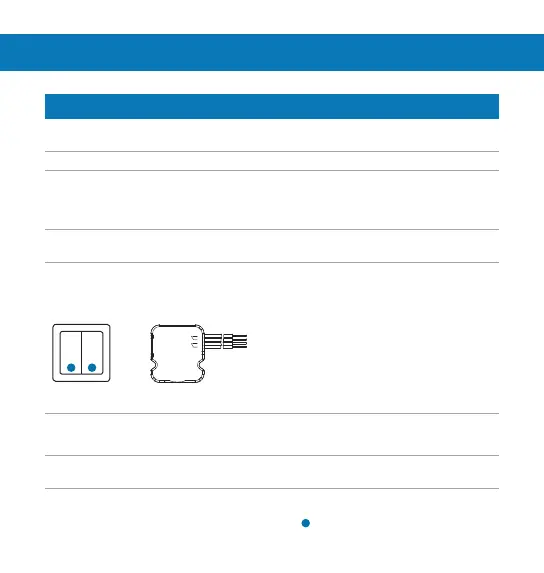

Tryckknappsläge – seriell tryckknapp
Beskrivning Anslutning av den trådlösa universalsändaren till bruklig seriell
tryckknapp.
Användning Individuell styrning av upp till två trådlösa mottagargrupper.
Anslutnings-
möjlighet
En seriell tryckknapp kan anslutas till den trådlösa universalsändaren
när båda seriella knappkontakterna ska användas. Upp till två seriella
tryckknappar kan anslutas samtidigt till den trådlösa universalsändar-
en om endast en seriell knappkontakt används till en seriell tryckknapp.
DIP-brytare
Inställning
Ställ in läge B. För att aktivera läge B, ta ur batteriet i minst 30 sekunder
och sätt i det igen. Båda DIP-brytarlägena på OFF.
Anslutningsbeläggning (sidan 96) Anslut den första tryckknappen till ingångs-
kanal 1/2.
Anslut den andra tryckknappen till ingångs-
kanal 3/4.
Vid användning med tryckknappsmodul
8080.04 ska följande beaktas: I läget tryck-
knappsfunktion = läge "I" måste läget "C"
= "Dimning" ställas in. Endast då tillkopplas ap-
paraten så länge som tryckknappen är intryckt.
Koppling
1 Tryck på tryckknappen 1 x vid "FRÅN": Radiosignalen "TILL" skickas.
1 Tryck på tryckknappen 1 x vid "TILL": Radiosignalen "FRÅN" skickas.
LED-
signalering
Vid varje signalöverföring tänds den trådlösa universalsändarens
LED-lampa en kort stund.
Aktiveringspunkt på vipptryckknappen
S
