D

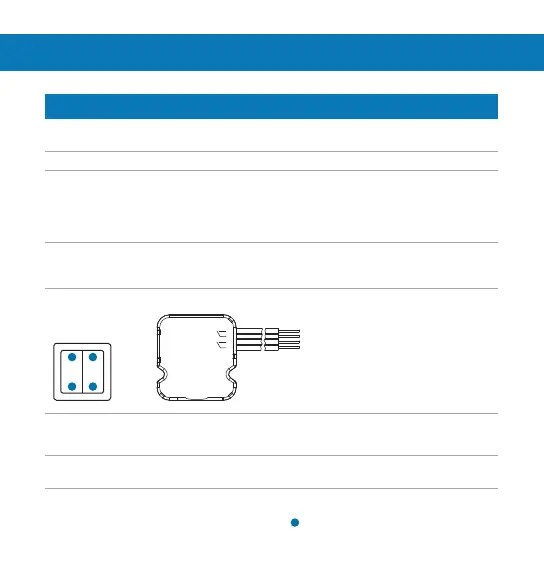

Schaltermodus – Serienschalter
Beschreibung Anschluss des Funk-Universalsenders an herkömmlichen
Serienschalter.
Anwendung Individuelle Steuerung von bis zu zwei Funk-Empfängergruppen.
Anschlussmög-
lichkeit
Ein Serienschalter kann am Funk-Universalsender angeschlossen
werden, wenn beide Serienschalterkontakte genutzt werden sollen.
Bis zu zwei Serienschalter können gleichzeitig am Funk-Universal-
sender angeschlossen werden, wenn jeweils nur ein Serienschalter-
kontakt eines Serienschalters genutzt wird.
DIP-Schalter
Einstellung
Modus A einstellen. Zum Aktivieren des ModusA, Batterie für
mind. 30 Sek. herausnehmen und anschließend wieder einsetzen.
Beide DIP-Schalterpositionen auf ON.
Anschlussbelegung (Seite 8) 1ten Serienschalter an Eingangs-
kanal 1 / 2 oder 1 / 4 anschließen.
2ten Serienschalter an Eingangs-
kanal 3 / 2 oder 3 / 4 anschließen.
Alle Schalterstellungen (2x EIN und
2x AUS) müssen am Empfänger
angelernt werden.
Schaltvorgang
2 Serienschalter EIN-schalten:Funksignal „EIN“ wird gesendet
1 Serienschalter AUS-schalten: Funksignal „AUS“ wird gesendet
LED-Signalisie-
rung
Bei jeder Signalaussendung leuchtet die LED des
Funk-Universalsenders kurz auf.
Betätigungspunkt auf der Schalterwippe
