D
Tastermodus – Serientaster
Beschreibung Anschluss des Funk-Universalsenders an herkömmlichen Serientaster.
Anwendung Individuelle Steuerung von bis zu zwei Funk-Empfängergruppen.
Anschlussmög-
lichkeit

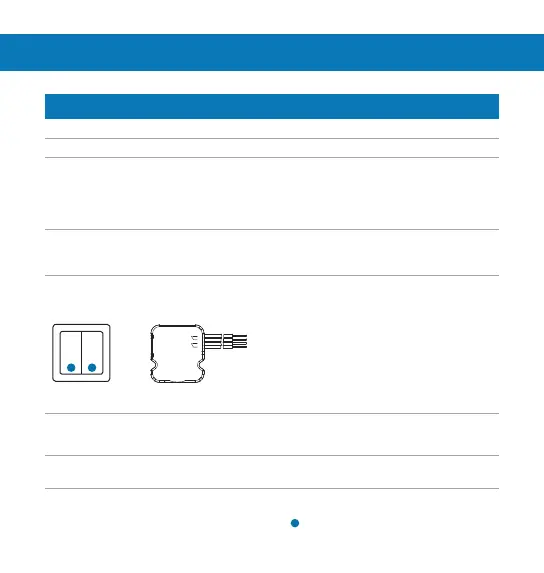

Ein Serientaster kann am Funk-Universalsender angeschlossen werden,
wenn beide Serientasterkontakte genutzt werden sollen.
Bis zu zwei Serientaster können gleichzeitig am Funk-Universalsender
angeschlossen werden, wenn jeweils nur ein Serientasterkontakt eines
Serientasters genutzt wird.
DIP-Schalter
Einstellung
Modus B einstellen. Zum Aktivieren des ModusB, Batterie für
mind. 30 Sek. herausnehmen und anschließend wieder einsetzen.
Beide DIP-Schalterpositionen auf OFF.
Anschlussbelegung (Seite 8) 1ten Taster an Eingangskanal 1 / 2 anschließen.
2ten Taster an Eingangskanal 3 / 4 anschließen.
Bei Verwendung mit dem Taster-Modul
8080.04 ist folgendes zu beachten:
In der Stellung Tasterfunktion = Stellung „I“
muss der Modus „C“ = „Dimmen“ eingestellt
werden. Nur dann wird das Gerät solange
eingeschaltet, wie der Taster gedrückt ist.
Schaltvorgang
1 Wenn „AUS“, Taster 1 x tasten: Funksignal “EIN“ wird gesendet
1 Wenn „EIN“, Taster 1 x tasten: Funksignal „AUS“ wird gesendet
LED-Signalisie-
rung
Bei jeder Signalaussendung leuchtet die LED des
Funk-Universalsenders kurz auf.
Betätigungspunkt auf der Schalterwippe
