27

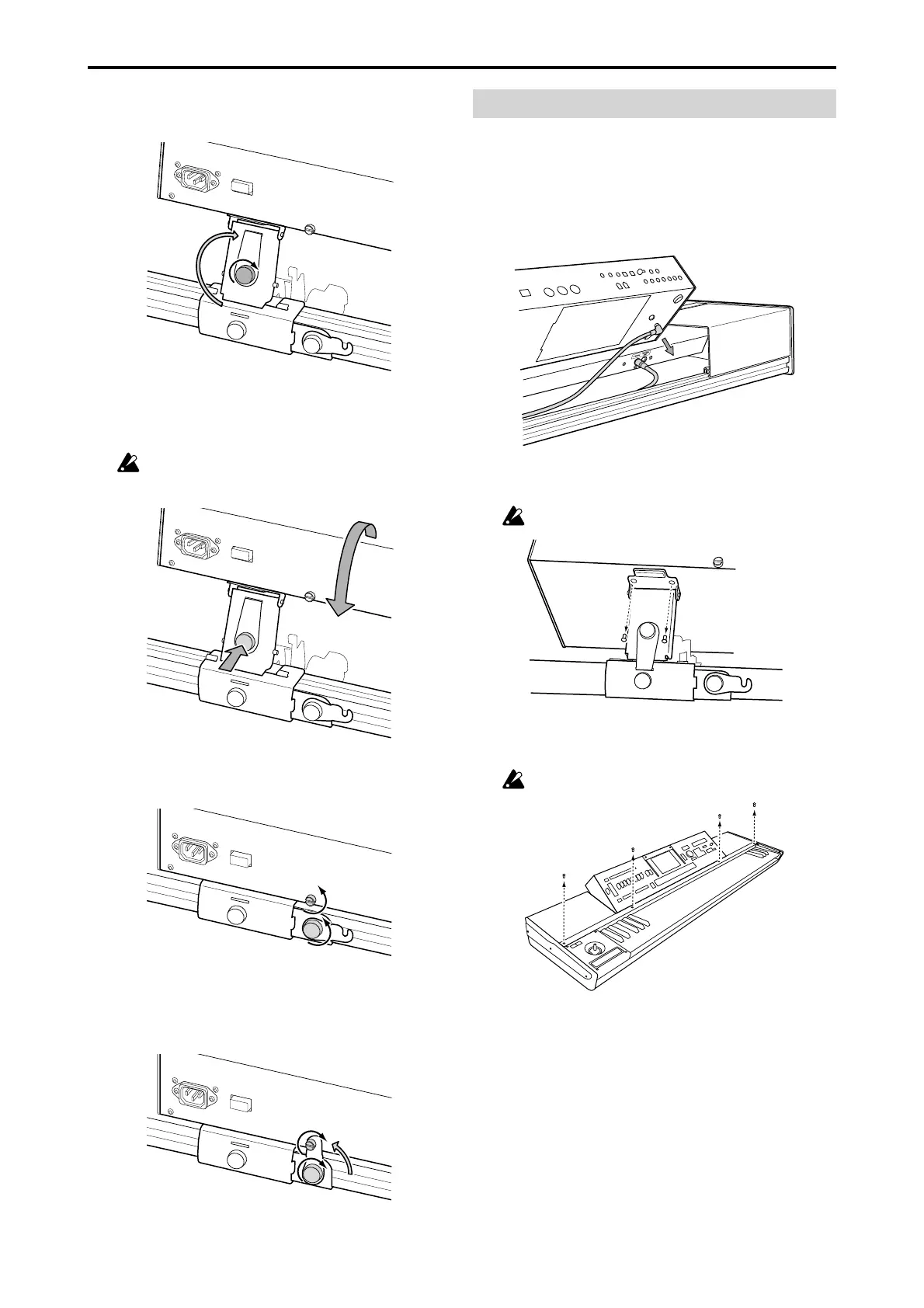

2. ロック・プレートを180度回転させて、サポート・アームの溝にはめ
込み、固定ネジAを締めて固定します。
3. 図のように、モジュールのリア・パネルに付いている取っ手を上に
軽く持ち上げて、サポート・アームの固定ネジAを軽く押しながら、
持ち上げた取っ手を離します。モジュールがゆっくり倒れます。
モジュールとキーボード・アセンブリで手をはさまないよう
に注意してください。
4. モジュール側のネジとストッパーの固定ネジAを緩めます。
5. 図のようにストッパーを縦に回転させて、モジュール側のネジに合
わせます。モジュール側のネジとストッパーの固定ネジAをしっか
り締めてストッパーを固定します。
モジュールの取り外し方
1.
モジュールが倒れた状態（収納状態）のときは、「モジュールの起こ
し方」の手順1〜5を参照してモジュールを起こした状態にします。
2. モジュール底部のTOKYBD端子に接続されているケーブル・プ
ラグ（L字プラグ）を取り外します。
3.
図のようにモジュールとリフトアップ・アタッチメントを固定している2
本の固定ネジBを、お手持ちの＋（プラス）ドライバーで取り外します。
取り外した ネジは無くさないようにしてください。
4. キーボード・アセンブリにモジュールを固定しているKBカバーの
4本のネジを、お手持ちの＋（プラス）ドライバーで取り外します。
取り外した ネジは無くさないようにしてください。
