[6] - Sensorrohr
[10] - Heizstabstutzen (Kork 1½″)
[11] - Heizregister (unterer)
[12] - Heizregister (oberer)
[13] - Magnesiumschutzanode
[14] - Thermometer
[15] - Thermische Isolierung
[16] - oberer Deckel
[17] - unterer Deckel
[18] - Stellfüsse
[20] - Revisionsöffnung
[21] - Deckel der Revisionsöffnung
ZW - Kaltwasser
CW - Warmwasser
C - Zirkulation
ZG1, ZG2 -Heizmediumversorgung
PG1, PG2 -Heizmediumrückkehr
A-I - Bemessung (in der Tabelle)
Der obere Heizregier (Stutzen
ZG2, PG2) und das obere
Sensorrohr kommen nur in den
SB- und SBZ-Modelle vor.

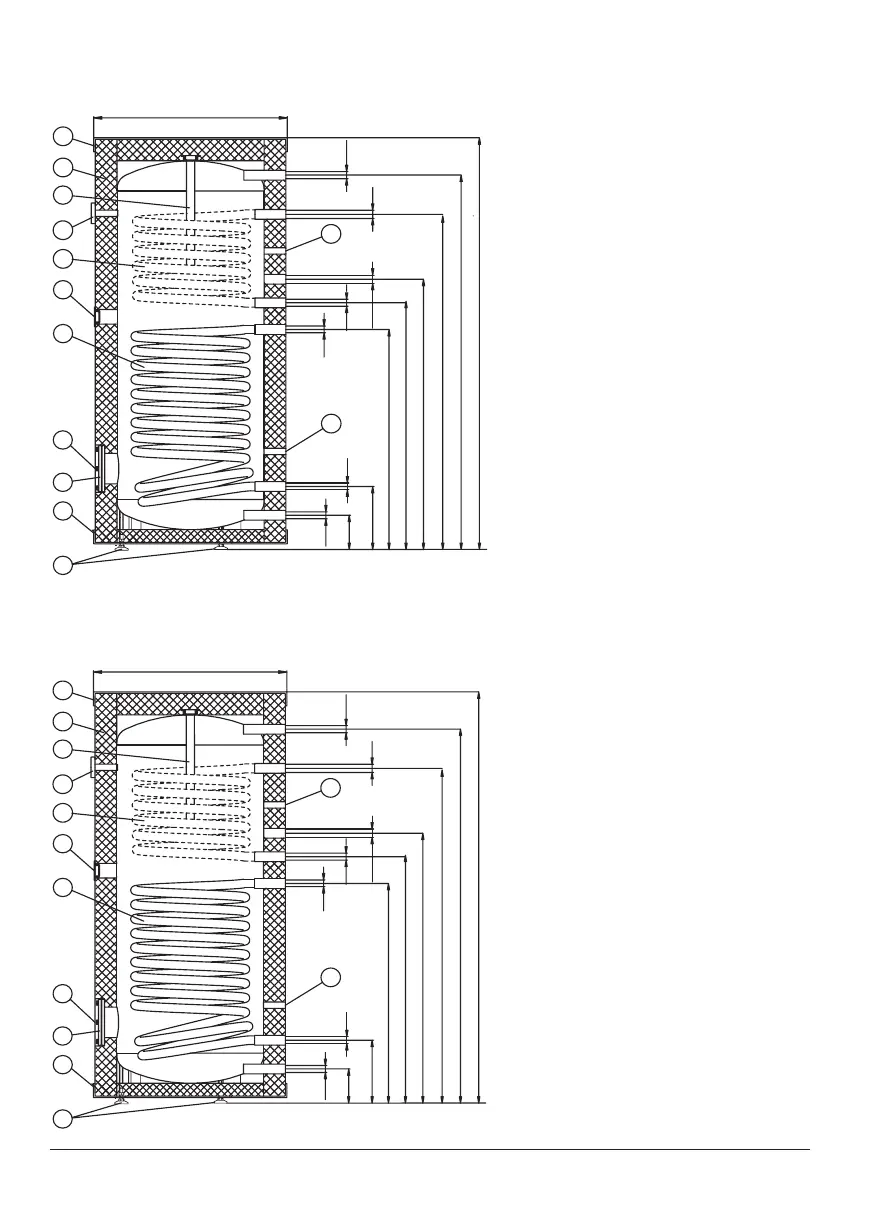

Aufbau der Speicher SB; SBZ; SW; SWZ (250l; 300l)
16
15
13
14
12
10
11
20
21
17
18
ZW
PG1
6
ZG1
PG2
C
6
ZG2
CW
ø695 (250, 300 l)
G3/4
G1
A
B
C
D
E
F
G
H
G3/4
G1
G1
G1
G3/4
16
15
13
14
12
10
11
20
21
17
18
ZW
PG1
6
ZG1
PG2
C
6
ZG2
CW
G1
G1
A
B
C
D
E
F
G
H
G3/4
G1
G1
G1
G1
ø755 (400 l)
ø854 (500 l)
Aufbau der Speicher SB; SBZ; SW; SWZ (400l; 500l)
