2.

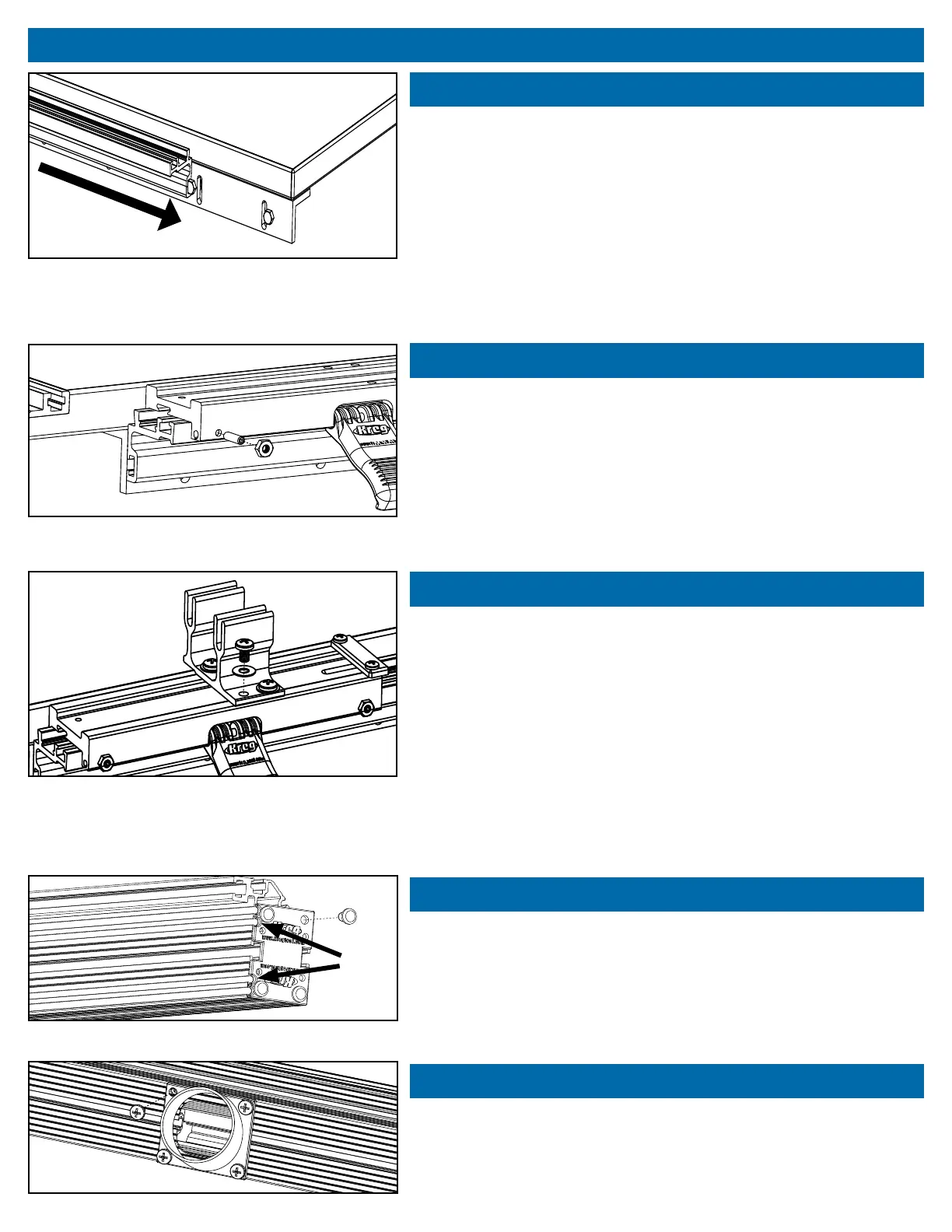

Ubique el riel de montaje (#1) y deslícelo sobre los pernos hexagonales de ¾”
(#5) como se muestra. Si planea usar el microajustador Kreg (se vende por
separado), coloque el riel de montaje de manera que quede al ras con el borde
frontal de la montura para mesa. Si no planea usar el microajustador, coloque
el riel de montaje de manera que quede al ras con el borde posterior de la
montura para mesa. De ser necesario, aplique presión a la parte superior del
riel de montaje a medida que aprieta los pernos con una llave de 7/16”, para
asegurarse de que la guía se mantenga al ras con la cubierta de mesa.
Nota: Si está utilizando una mesa para rebajadora casera u otro tipo de cubierta
de mesa para rebajadora, sólo deberá apretar a mano los pernos/tuercas en
este punto. Deberá realizar más ajustes antes de poder fi jar el ensamble.
Paso 3
Ubique la abrazadera de bloque (#2) y deslícela sobre el riel de montaje
(#1). Enrosque dos tornillos de fi jación de nailon (#29) en el frente de la
abrazadera de bloque (como se muestra), con un destornillador de cabeza
plana. Los tornillos de fi jación de nailon se deben colocar hasta la misma
profundidad, hasta que entren en contacto recién con la abrazadera de
bloque. Haga retroceder cada uno de los tornillos de nailon 1/8 de giro y
bloquéelos en su sitio con dos tuercas hexagonales de 10-32 (#32). Estos
tornillos de fi jación de nailon le quitan la “holgura” a la guía y permiten un
movimiento más fl uido del riel de montaje. Ajuste según sea necesario.
Paso 4
Ubique el montaje de la guía (#3) y alinee los cuatro orifi cios con los orifi cios
correspondientes en la abrazadera de bloque (#2). Asegúrelos juntos, con
las cuatro arandelas de latón (#17) y cuatro tornillos para metales de cabeza
plana Phillips de ¼-20 x 3/8” (#18), sin ajustar por completo. Deberá ajustar la
posición del montaje de la guía en el paso 11 antes de ajustar.
Nota: Si está utilizando una mesa para rebajadora casera u otro tipo de mesa para
rebajadora, deberá alinear y asegurar el riel de montaje y la abrazadera de bloque
antes de comenzar este paso. Apriete los cuatro pernos hexagonales de ¼-20 x
¾”, insertados previamente a través de los orifi cios ranurados de la montura para
mesa, asegurándose de que el borde superior de la abrazadera de bloque (#2)
quede al ras con la superfi cie de la cubierta de mesa para rebajadora o 0,08 cm
por debajo de ésta y que la abrazadera de bloque y el riel de montaje (#1) queden
perfectamente paralelos al borde de la cubierta de mesa.
Paso 5
Paso 7
Fije el puerto para polvo (#14) a la parte posterior de la guía grande (#4) con
cuatro tornillos para metales de cabeza plana Phillips de ¼-20 x 3/8” (#18), de
manera que el puerto quede en ángulo, facilitando la fi jación de una maguera
de aspiradora.
Paso 6
A continuación, fi je las dos tapas de extremo de la guía (#7) a cada uno de
los extremos de la guía grande (#4), con los ocho remaches a presión de
nailon de ¼” (#21). Estas tapas deben estar fi jas, de manera que las cuatro
ranuras curvas de las tapas de extremo se alineen con las cuatro ranuras
curvas de la guía grande.
Curved
Notches
