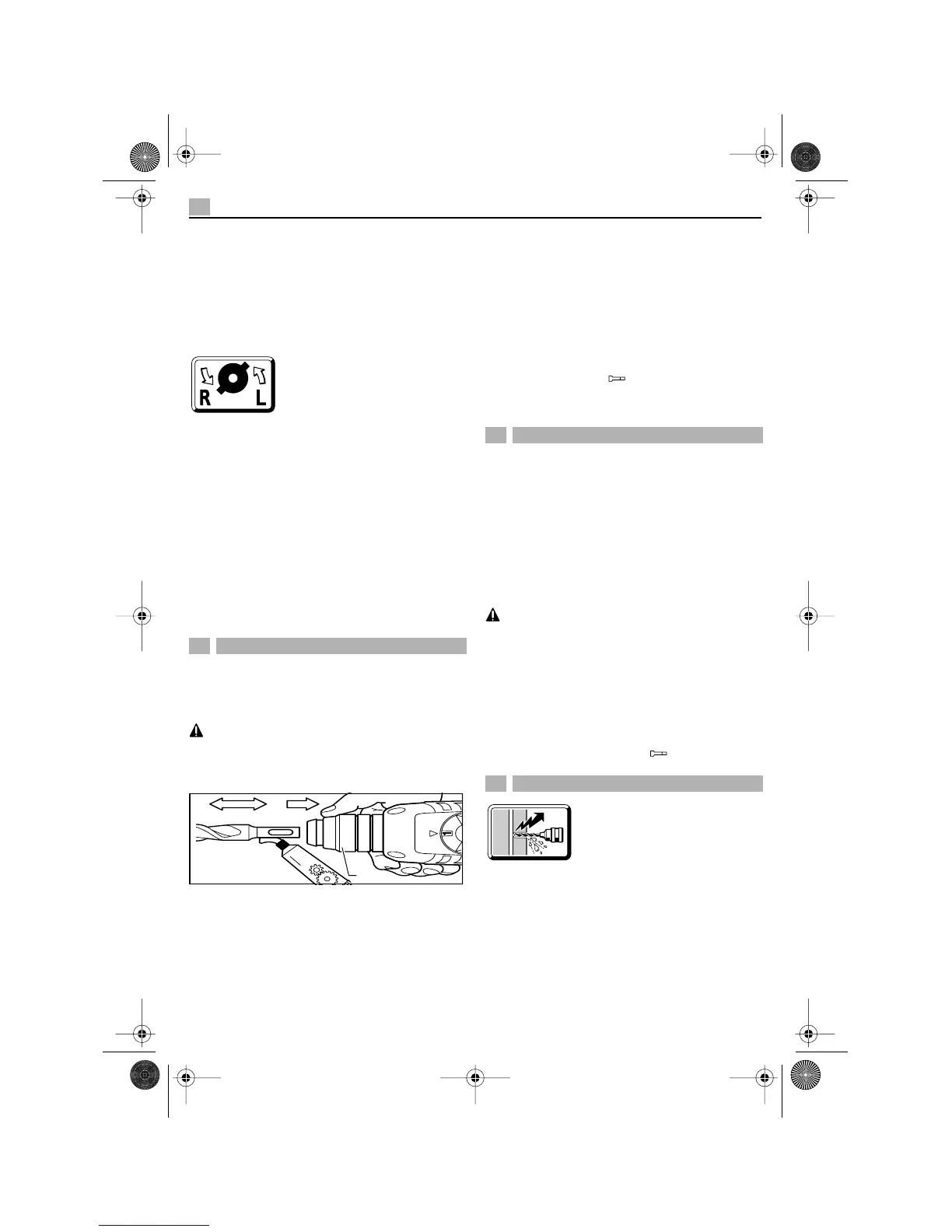

12 Français HME 20, HMX 24
PRESELECTION DE LA VITESSE DE ROTATION
(HMX 24)
La molette 9 sert à présélectionner de manière conti-
nue la vitesse de rotation des plages de vitesse 1 et 2.
Ce réglage agit aussi sur la broche en rotation.
Position A = vitesse de rotation la plus réduite.
Position G = vitesse de rotation la plus élevée.
COMMUTATION DU SENS DE ROTATION
Le commutateur de sens de rota-
tion 6 ne doit être actionné que lors-
que la machine est à l’arrêt com-
plet!
Saisir le commutateur de sens de
rotation 6.
Rotation à droite: mettre le commutateur de sens
de rotation 6 sur la position „R“.
Rotation à gauche: mettre le commutateur de sens
de rotation 6 sur la position „L“.
Important! Appuyer chaque fois à fond le
commutateur de sens de rota-
tion 6, c’est-à-dire veiller à ce
qu’il s’encliquette de façon per-
ceptible.
Lorsque le commutateur de sens de rotation 6 a été
mis sur une position intermédiaire entre „R“ (rotation
à droite) et „L“ (rotation à gauche), l’appareil ne se
met pas en marche.
La fixation de l’outil 1 est conçue de manière à rece-
voir et à bloquer les forets et autres burins sans l’aide
d’aucune clé.
MISE EN PLACE DE L’OUTIL
Toujours extraire la fiche du cordon d’alimentation
modulaire hors de la prise électrique avant d’entre-
prendre une quelconque intervention sur l’appareil
lui-même.
Nettoyer puis graisser légèrement la queue de l’outil.
Repousser la bague de verrouillage 3 vers l’arrière.
Introduire l’outil dans la fixation tout en imprimant à
l’outil un mouvement de rotation selon son axe princi-
pal, jusqu’à ce qu’il enclenche. Relâcher la bague de
verrouillage 3. Contrôler enfin que l’outil est bien en
place et parfaitement maintenu.
Veiller à ne pas endommager le capuchon anti-pous-
sières 2.
Remplacer sans délai tout capuchon anti-pous-
sières détérioré!
RETRAIT DE L’OUTIL
Repousser la bague de verrouillage 3 vers l’arrière.
Extraire l’outil hors de la fixation.
MISE EN PLACE D’UN BURIN
Mettre le commutateur de vitesse / stop de frappe 4
dans une position intermédiaire. Ceci fait, l’outil de
burinage se laisse tourner sans difficulté dans la posi-
tion de travail désirée.
Remettre ensuite le commutateur de vitesse / stop de
frappe 4 sur la position . Le burin s’encliquette
automatiquement dès qu’il est sollicité radialement
par le processus de travail et de burinage.
Pour réaliser des travaux de perçage dans le métal, le
bois et les matières plastiques au moyen d’un foret à
queue cylindrique, l’utilisateur peut faire appel à un
mandrin (de 13 mm d’ouverture maximale), livrable
en tant qu’accessoire. Ce mandrin se monte sur
l’adaptateur (accessoire) permettant d’utiliser le pro-
gramme d’embouts de tournevis. L’appareil est com-
patible avec n’importe quel mandrin conventionnel
doté d’un filetage intérieur 1/2" x 20 UNF (de 13 mm
d’ouverture maximale).
MONTAGE D’UN MANDRIN
Toujours extraire la fiche du cordon d’alimentation
modulaire hors de la prise électrique avant d’entre-
prendre une quelconque intervention sur l’appareil
lui-même.
Nettoyer le filetage du mandrin (accessoire) ainsi que
celui de l’adaptateur 14 (accessoire).
Visser le mandrin sur l’adaptateur. Mettre l’adaptateur
en position dans la fixation d’outil. Le verrouiller
comme s’il s’agissait d’un simple foret. Pour bloquer le
mandrin (30 Nm), mettre le commutateur de vitesse /
stop de frappe 4 sur la position .
Ne pas percer de trous à travers
des gaines électriques ou des con-
duites d’eau ou de gaz dissimu-
lées. Avant de percer, procéder
toujours à un examen de la paroi
considérée. Si nécessaire, faire
appel à un détecteur de métal.
Pour percer dans les métaux, il convient de toujours
utiliser un foret parfaitement affûté et en excellent
état. Pour percer la pierre ou le béton, utiliser des
forets à mise au carbure.
Ajuster toujours la vitesse de rotation du foret au
matériau à travailler d’une part et au diamètre du foret
mis en oeuvre d’autre part. Pour travailler de manière
encore plus précise dans les métaux ou dans le bois,
faire appel à un support de preçage (accessoire).
7 Mise en place / Retrait de l’outil
Fett
3
8 Mandrin (accessoire)
9 Conseils pratiques
HME 20/HMX 24 - Titel.book Seite 12 Mittwoch, 1. August 2001 11:27 11
