HME 20, HMX 24 Deutsch
5
Ziehen Sie vor allen Arbeiten am Gerät den Netz-
stecker.
Betreiben Sie das Gerät nur mit dem Zusatzgriff
12
.
Den Zusatzgriff auf den Spannhals setzen und mit der
Spannschraube festziehen.
Schließen Sie das Netzkabelmodul an den Handgriff
an. Der Stecker muss einrasten.
Verwenden Sie das Netzkabelmodul nur für Kress-
Elektrowerkzeuge. Versuchen Sie nicht, andere
Geräte damit zu betreiben.
Verwenden Sie nur Original Kress-Netzkabelmodule
und zwar mindestens schwere Gummischlauchlei-
tung (Code-Bezeichnung H07 RN-F).
Prüfen Sie vor Inbetriebnahme, ob die Netzspan-
nung mit der Angabe auf dem Typenschild des
Gerätes übereinstimmt.
EIN-/AUSSCHALTEN
Den Ein-/Ausschalter
8
drücken bzw. wieder loslas-
sen.
Der Ein-/Ausschalter kann mit dem Feststellknopf
7
arretiert werden. Zum Lösen den Ein-/Ausschalter
8
kurz drücken und loslassen.
MECHANISCHE GANGWAHL
Mit dem Gangwahl-/Drehstoppschalter
4
können Sie
drei Einstellungen wählen.
1
=
Niedriger Drehzahlbereich:
Hammerbohren
,
Bohren mit normalen Spiralbohrern in Holz/Metall
über 8 mm ø
und
Rührarbeiten
.
2
=
Hoher Drehzahlbereich:
Bohren mit normalen
Spiralbohrern
bis 8 mm ø
.
= Keine Drehbewegung: Leichte Meißelarbeiten.
Die Umschaltung lässt sich am besten im Stillstand
vornehmen. Beachten Sie bitte, dass sich der Gang-
wahl-/Drehstoppschalter
4
jeweils nur um
1 Stufe
weiterschalten lässt. Nach Betätigung des Ein-/Aus-
schalters
8
bzw. beim Anlaufen der Maschine schaltet
das Getriebe in die vorgewählte Einstellung. Erst
dann kann der Gangwahl-/Drehstoppschalter
4
in die
nächste Einstellung weitergeschaltet werden.
BOHREN - HAMMERBOHREN
Zum Bohren den Umschalter
10
auf stellen.
Zum Hammerbohren auf stellen.
Die Umschaltung lässt sich am besten im Stillstand
vornehmen. Nach Betätigung des Ein-/Ausschalters
8
bzw. beim Anlaufen der Maschine schaltet das
Getriebe in die vorgewählte Einstellung.
Hinweise:
Linkslauf beim Hammerbohren beschädigt
den Bohrer. Bei Arbeiten mit Diamant-Bohrkronen
und bei Rührarbeiten das Schlagwerk ausschalten.
Für Meißelarbeiten den Umschalter
4
auf stellen.
Verwenden Sie beim Hammerbohren ausschließ-
lich hartmetallbestückte Bohrer mit SDS plus-
Schaft.
Die Verwendung handelsüblicher Steinbohrer
mit zylindrischem Schaft unter Verwendung des
Adapters
14
und eines üblichen Bohrfutters unter Ein-
satz des pneumatischen Hammerwerkes ist nicht
möglich.
DREHZAHLSTEUERUNG
Mit dem Ein-/Ausschalter
8
können Sie die Drehzahl stufenlos
steuern. Bei leichtem Druck auf
den Ein-/Ausschalter
8
beginnt die
Maschine langsam zu drehen; mit
zunehmenden Druck erhöht sich
die Drehzahl.
DREHZAHLVORWAHL (HMX 24)
Mit Stellrad
9
kann die Drehzahl in den Gängen
1
und
2
stufenlos vorgewählt werden, auch bei laufender
Maschine.
Position
A
=
niedrigste
Drehzahl.
Position
G
=
höchste
Drehzahl.
DREHRICHTUNG UMSCHALTEN
Betätigen Sie den Drehrichtungs-
umschalter
6
nur im Stillstand!
Greifen Sie den Drehrichtungsum-
schalter
6
beidseitig.
Rechtslauf:
Drehrichtungsumschalter
6
auf „
R
“ stel-
len.
Linkslauf:
Drehrichtungsumschalter
6
auf „
L
“ stel-
len.
Wichtig!
Drehrichtungsumschalter
6
jeweils bis
zum Anschlag am Gehäuse durchdrü-
cken, d. h. bis er spürbar einrastet.
Steht der Drehrichtungsumschalter
6
zwischen Pos.
„
R
“ und „
L
“, kann die Maschine nicht eingeschaltet
werden.

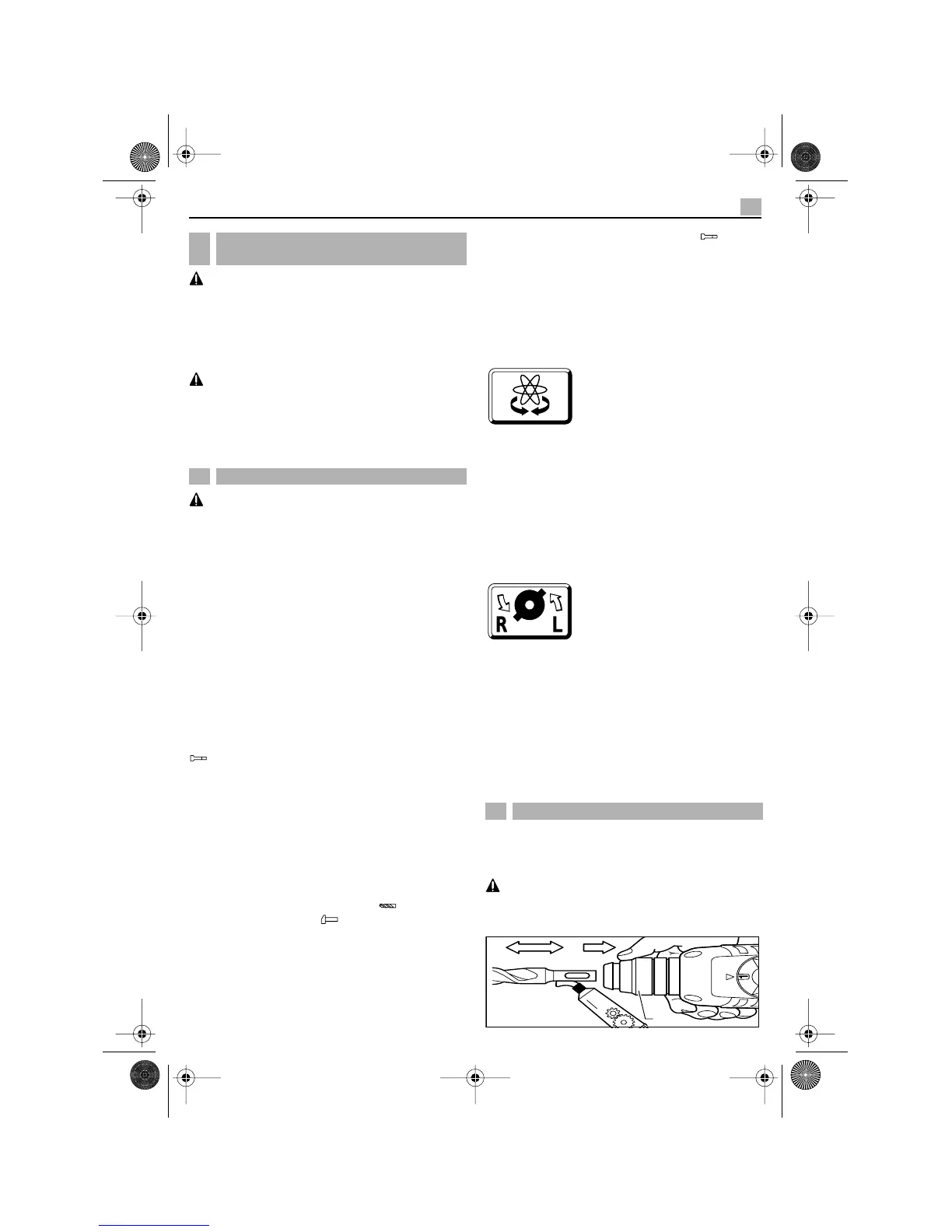

Die Werkzeugaufnahme
1
spannt Bohr- und Meißel-
werkzeuge ohne Werkzeugschlüssel.
WERKZEUG EINSETZEN
Ziehen Sie vor allen Arbeiten am Gerät den Netz-
stecker.
Reinigen Sie den Werkzeugschaft und fetten Sie ihn
leicht.
5
Zusatzgriff und Netzkabelmodul
montieren
6 Inbetriebnahme
7 Werkzeug einsetzen/entnehmen
Fett
3
HME 20/HMX 24 - Titel.book Seite 5 Mittwoch, 1. August 2001 11:27 11
